供应斯派莎克25P蒸汽减压阀

价 格: 面议
型号/规格:斯派莎克25P蒸汽减压阀
品牌/商标:SH



斯派莎克25P蒸汽减压阀 结构特点和用处

DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。
减压阀

减压阀安装和使用

1  安装减压阀之前必须对管路系统进行冲洗清理,以防焊渣、氧化皮等赃物流入阀内,影响阀门正常工作。

2  减压阀应安装便于操作和维修的地方,并且必须直立安装在水平管路上,应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿装反。

3  减压阀在安装使用时,应先把旁通管路上的截止阀打开,排除管路中的冷凝水和汽水混合物,以防减压阀开启时产生水击现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧螺母背紧,拧上防护罩。

4  减压阀前应安装过滤器,以防止介质中的杂质进入减压阀,影响其性能。

5  安装的减压阀前后应有一段直管,阀前直管长度约为600毫米,阀后直管长度约为1000毫米。

6  减压阀进口还要装汽水分离器和疏水阀,减压阀出口也要装疏水阀。

减压阀


选用原则:

1.减压阀进口压力的波动应控制在进口压力给定值的80%~105%,如超过该范围,减压阀的性能会受影响。
2.通常减压阀的阀后压力Pc 应小于阀前压力的0.5 倍,即Pc<0.5P1。 减压阀的每一档弹簧只在一定的出口压力范围内适用,超出范围应更换弹簧。
3.在介质工作温度比较高的场合,一般选用先导式活塞式减压阀或先导式波纹管减压阀。
4.介质为空气或水(液体)的场合,一般宜选用直接作用薄膜式减压阀先导式薄膜式减压阀。
5.介质为蒸汽的场合,宜选用先导活塞式减压阀或先导波纹管减压阀
6.为了操作、调整和维修的方便,减压阀一般应安装在水平管道上。



斯派莎克25P蒸汽减压阀 性能指标

dzsc/19/3244/19324419.JPG

灰色区域:示意该产品禁用。
A-D-E:螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:法兰连接 ANSI 150LB。
F-F:DP17G工作温度120℃。

注意:该系列产品的压力调节范围是0.2-1.7barg。



25P蒸汽减压阀主要技术参数

公称压力  PN25
PMA允许压力  25bar g @ 120℃
TMA允许温度  232℃
TMI允许温度  -10℃
PMO工作压力*  17bar g
TMO工作温度 DP17  232℃
DP17G 120℃
TMIO工作温度    0℃
出口压力范围(barg)  0.2-1.7
冷态测试压力 38bar g

25P蒸汽减压阀主要零件材料:

零件名称 零件材料
阀体 阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 316
调节弹簧 60Si2Mn
主阀弹簧 50CrVA

斯派莎克25P蒸汽减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150
Cv 2.8 5.5 8.1 12.0 17.0 28.0 45.5 60.1 93.3 146 186


25P蒸汽减压阀连接尺寸:

dzsc/19/3244/19324419.JPG

DN L H1 H D
15 147 221 133 185
20 154 224 136 185
25 160 235 145 207
32 180 236 156 207
40 200 238 176 255
50 230 246 183 255
65 250 295 200 320
80 310 323 230 350
100 350 340 263 380
125 400 359 306 455
150 450 375 330 500

订货须知:

一、①减压阀产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的斯派莎克25P蒸汽减压阀型号,请蒸汽减压阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门公司专家为您审核把关。如有疑问:请来电咨询:021-60340078,021-59260058,传真:021-59260058手机:15901754341,手机:18017623920,QQ:1324790089,QQ494522509.

www.shshvalve.comwww.shenhongfm.com   www.shshfamen.com

我们一定会尽心尽力为您提供优质的服务。提供全面、的“阀门系统解决方案”,也十分愿意帮助用户解决生产中所遇到的难题。

上海市申弘阀门有限公司
公司信息未核实
  • 所属城市:上海 上海市
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 李贤
  • 电话:021-60340078
  • 传真:021-59260058
  • 手机:15901754341
  • QQ :QQ:49452259
公司相关产品

供应【高压气体减压阀】

信息内容:

【高压气体减压阀】作用 【高压气体减压阀】主要用于气体管路,如空气/氮气/氧气/氢气/液化气/天然气等气体。本系列减压阀属于先导活塞式减压阀。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。气体减压阀主要用于气体管路,如空气减压阀、氮气减压阀、氧气减压阀、氢气减压阀、液化气减压阀、天然气减压阀等气体 气体简介 气体是物质的一个态。气体与液体一样是流体:它可以流动,可变形。与液体不同的是气体可以被压缩。假如没有限制(容器或力场)的话,气体可以扩散,其体积不受限制。气态物质的原子或分子相互之间可以自由运动。气态物质的原子或分子的动能比较高。 气体形态可过通其体积、温度和其压强所影响。这几项要素构成了多项气体定律,而三者之间又可以互相影响。气体有实际气体和理想气体之分。理想气体被假设为气体分子之间没有相互作用力,气体分子自身没有体积,当实际气体压力不大,分子之间的平均距离很大,气体分子本身的体积可以忽略不计,温度又不低,导致分子的平均动能较大,分子之间的吸引力相比之下可以忽略不计,实际气体...

详细内容>>

供应杠杆减压阀

信息内容:

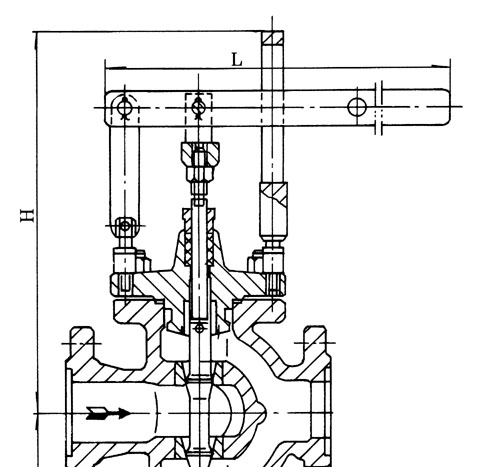

【杠杆减压阀】作用 杠杆减压阀是一种自动降低管路工作压力的专门装置,它可将阀前管路较高的水压减少至阀后管路所需的水平。减压阀广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,保证给水系统中各用水点获得适当的服务水压和流量。鉴于水的漏失率和浪费程度几乎同给水系统的水压大小成正比,因此减压阀具有改善系统运行工况和潜在节水作用,据统计其节水效果约为30%。该减压阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆等零件组成。主要配套在减压装置上,起到调节压力作用,减压比一般为0.6较合适。杠杆式减压阀亦可配用电动执行装置,实行远程自动操作。 【杠杆减压阀】主要零件材料 型号 零件名称 阀体、阀盖 阀杆 阀瓣 阀座 Y45H(Y)-64 Y45H(Y)-100 材料 WCB ...
