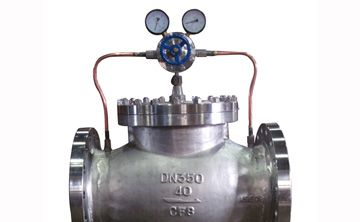

YGa43H高灵敏度大流量蒸汽减压阀 简介：

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。蒸汽减压是通过流体在阀门中的节流实现的，流体通过减压阀时的流动过程是绝热节流过程，这种过程是不可逆的绝热膨胀等焓流动，节流后焓值不变，温度有所降低，比容和熵有所增加。
本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。

YGa43H高灵敏度大流量蒸汽减压阀 压力调整步骤

按照以下步骤慢慢转动调节螺丝，即可完成设定。不当的调整操作可能形成水击或砰砰作响声等，可能对减压阀或其他设备造成损坏。

（1）关闭减压阀前后截断阀，在保证安全阀不起跳的情况下，开启旁路管线截断阀并保持足够的时间，以完成利用流通介质对管道中的异物或锈层的吹扫去除。吹扫完成后，关闭旁路管线截断阀。

（2）缓慢打开安装在减压阀前的截断阀，并调整减压阀后截断阀的开启度，保持管道有小流量通过。

（3）松锁紧螺母，缓慢转动调整螺丝，并观察阀后的压力表，直到要求的设定植为止（顺时针转动压力上升，逆时针转动压力下降）。对于带手柄的型号，由于正常状态下，手柄处于自锁位置，因此调整压力时，应首先按下手柄，松开自锁，再缓慢转动调整螺丝，并观察阀后最近的压力表，直到要求的设定植为止（顺时针转动手柄时，阀后压力上升；逆时针转动手柄时，阀后压力下降。）。

（4）缓慢打开减压阀后截断阀，并按照步骤（3）进一步调整阀后压力，直到要求的设定植为止。

（5）完成调整后，拧紧锁紧螺母。对于带手柄的型号，拉出手柄，利用内部装置锁紧；如果手柄没有锁紧，左右转动手柄，即可完成自锁动作。

YGa43H高灵敏度大流量蒸汽减压阀 的基本性能

减压阀（ reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，

(1) 调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

(2) 压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

(3) 流量特性：它是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

YGa43H高灵敏度大流量蒸汽减压阀 减压系统安装示意图

dzsc/19/3035/19303519.jpg

安装YGa43H高灵敏度大流量蒸汽减压阀 时注意

（1）不要随意拆卸减压阀，否则可能会影响减压阀的正常使用效果。

（2）在配管前,进行管路清洗,去除其中的异物和锈层,否则可能造成机器故障（3）在减压阀的进口前安装一个过滤器（滤网为100目或相当的）。否则将影响      阀的性能，无法实现正确的压力控制。

（4）在减压阀后安装一个安全阀。否则会由于意外过压，不能进行安全报警，并且会对设备造成损坏。

（5）在减压阀前后各安装一块压力表。否则将影响正常的压力设定和控制。

（6）在减压阀前安装一只蒸汽疏水阀，防止凝结水积聚。否则将造成凝结水无法及时排放，影响阀的性能或者造成其他不良后果。

（7）当安装快速开关阀时（例如电磁阀），与减压阀的距离至少3米。否则可能由于压力波动太快，造成减压阀无法实现正常的减压功能或大大缩短减压阀的使用寿命。

（8）在两级减压系统中，两个减压阀之间的距离最少3米，否则可能影响正常使用，无法实现正常的减压。

（9）按照流体的流向，正确进行安装，否则可能影响正常使用。

（10）不允许在减压阀上放置重物或对其进行扭转和剧烈的震动，否则可能产生机器故障。

（11）垂直向上安装减压阀；安全阀设定压力应略高于减压阀后的压力，一般高出10%或者0.07MPa；

（12）当减压比很大时，应安装多级减压器以保证管道中的流速≤30m/s。为了能容易的拆卸和更换减压阀，在其上下均应该预留足够的空间

YGa43H高灵敏度大流量蒸汽减压阀 操作须知

警告  （1）不许用裸手直接接触阀体，否则可能造成烫伤。

注意  （1）在操作前，应首先关闭减压阀前截断阀，并利用旁路去除全部异物和铁锈，否则可能造成减压阀故障，无法正常工作。

              （2） 通过旁路管线的二次侧压力必须低于设定压力。否则由于通过旁路管线的二次侧压力高于设定压力，引起安全阀起跳。

（3） 当调整压力时，慢慢地轻动调整螺丝，不当的调整操作可能行成水击或砰砰作响声等，对减压阀或其他设备造成损坏。

（4） 管线中的凝结水要完全排除，当长时间不用时，应关闭减压阀前后的截止阀。（管路中产生的铁锈可能造成故障）

（5） 对于带手柄的型号，确实需要进行手动操作时，应首先按下手柄，再进行转动调整；此时，不可用力过大或转动过快，以免损坏手柄。

YGa43H高灵敏度大流量蒸汽减压阀 主要技术参数和性能指标：

公称压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力（Mpa）*	2.4	3.75	6.0	9.6	15.0	24
密封试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
进口压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围（Mpa）	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
压力特性偏差（Mpa）△P2P	GB12246-1989
流量特性偏差（Mpa）P2G	GB12246-1989
最小压差（Mpa）	0.07	0.1	0.15	0.4	0.5	0.8
渗漏量	GB12245-1989

*：壳体试验不包括膜片、顶盖

YGa43H高灵敏度大流量蒸汽减压阀 主要零件材料：

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座 阀瓣	2Cr13
缸套 活塞	铝铁青铜
膜片	1Cr18Ni9
活塞环	合金铸铁/对位聚苯
导阀座 导阀杆	2Cr13
主阀弹簧	50CrVA
导阀主弹簧	50CrVA
调节弹簧	60Si2Mn

YGa43H高灵敏度大流量蒸汽减压阀 流量系数（Cv）：

       为合理选定 YGa43H高灵敏度大流量蒸汽减压阀 ，应正确计算阀的流通能力，否则会使调节阀的口径选得过大或过小。如果口径选得过大，不仅浪费投资，而且会使阀门经常处于小开度位置，从而造成调节品质下降。反之，如果口径选得过小，即使阀门处于全开状态，也不能适应负荷的需要，使调节系统失灵。    流通能力的定义是：当阀门全开，阀两端的压力降为0.1Mpa，流体的密度为1g/cm3时，每小时流经阀的流量，用符号Cv来表示。 对于蒸汽Cv值按下式计算 dzsc/19/3035/19303519.jpg

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

YGa43H大流量蒸汽减压阀 外形尺寸（PN1.6-4.0）： 单位：mm

公称通径DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500

YGa43H高灵敏度大流量蒸汽减压阀 外形尺寸（PN6.4-16.0）： 单位：mm

公称通径DN	外 形 尺 寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950		1080	515

YGa43H高灵敏度大流量蒸汽减压阀 简介：

本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。

订货须知： 一、①YGa43H高灵敏度大流量蒸汽减压阀 产品名称与型号②口径③是否带附件以便我们的为您正确选型④YGa43H高灵敏度大流量蒸汽减压阀 使用压力⑤使用介质的温度。 二、若已经由设计单位选定公司的 YGa43H高灵敏度大流量蒸汽减压阀  型号，请YGa43H高灵敏度大流量蒸汽减压阀  型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蒸汽减压阀系列，感谢您访问我们申弘阀门的网站如有任何 200P型水用减压阀  疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
