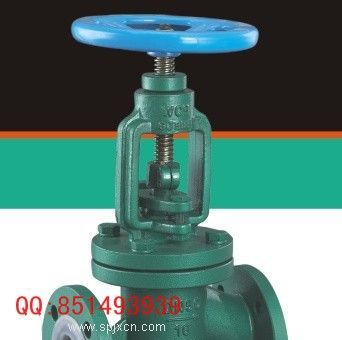

J41H铸钢法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式,(通用名称:明杆)截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具
J41H铸钢法兰截止阀也叫截门,是使用最广泛的一种阀门!它之所以广受欢迎,是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压,也适用于高压。【国标碳钢截止阀】的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。
铸钢法兰截止阀概要
铸钢法兰截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,法兰截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。
截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。 本类阀门在管道中一般应当水平安装。
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
截止阀的缺点如下:
1、流体阻力大,开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
法兰截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。
截止阀的结构形式:
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
压力等级 | 常温试验压力(Mpa) | |||
壳体 | 密封 | 低气压密封 | ||
公称压力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | 0.6 | |
4.0 | 6.0 | 4.4 | 0.6 | |
适用温度 | -40~+80℃ | |||
适用介质 | 天然气, 液化石油气等 |
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
3、本阀门采用尼龙制品作密封面,填料为软成型填料,上密封也为软材质,密封性能较好.
结构与安装注意事项 截止阀的结构形式:
截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
截止阀的安装与维护应注意以下事项:
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
截止阀的操作 对于截止阀,不但要会安装和维护,而且还要会操作。
启闭截止阀,用力应该平稳,不可冲击。某些冲击启闭的高压截止阀各部件已经考虑了这种冲击力与一般截止阀不能等同。
当截止阀全开后,应将手轮倒转少许,使螺纹之间严紧,以免松动损伤。
管路初用时,内部脏物较多,可将截止阀微启,利用介质的高速流动,将其冲走,然后轻轻关闭(不能快闭、猛闭,以防残留杂质夹伤密封面),再次开启,如此重复多次,冲净脏物,再投入正常工作。
常开截止阀,密封面上可能粘有脏物,关闭时也要用上述方法将其冲刷干净,然后正式关严。
如手轮、手柄损坏或丢失,应立即配齐,不可用活络板手代替,以免损坏阀杆四方,启闭不灵,以致在生产中发生事故。
某些介质,在截止阀关闭后冷却,使阀件收缩,操作人员就应于适当时间再关闭一次,让密封面不留细缝,否则,介质从细缝高速流过,很容易冲蚀密封面。
操作时,如发现操作过于费劲,应分析原因。若填料太紧,可适当放松,如阀杆歪斜,应通知人员修理。有的截止阀,在关闭状态时,关闭件受热膨胀,造成开启困难;如必须在此时开启,可将阀盖螺纹拧松半圈至一圈,消除阀杆应力,然后板动手轮。
我公司是一家不锈钢,铸钢止回阀、截止阀、闸阀、球阀等阀门产品的生产厂家。公司拥有的生产设备和检测仪器,产品畅销国内外市场,欢迎各界朋友莅临指导、参观和业务洽谈
本公司郑重承诺:
a. 产品的各项性能达到国家标准及有关优等品的规定标准。
b. 产品到货后,顾客验收过程中,如出现于合同要求之际不符情况,本公司接到顾客通知后两小时内作出答复。
c. 在正确安装,使用的条件下,产品出现种类质量问题如确系本公司产品质量问题,本公司将负责到底,并无偿进行包退、包修、包换。
d. 本公司承诺:三保四包:保质、保量、保及时、包修、包换、包退、包损失
主要性能参数:
型号 |
J41H-16C~160C |
J41Y-16C~160C |
J41W-16P~160P |
|
工作压力(MPa) |
1.6~16.0 |
|||
适用温度(℃) |
≤425 |
≤150 |
||
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
||
材料 |
阀体、阀盖 |
碳素钢 |
铬镍钛不锈钢 |
|
阀杆 |
铬不锈钢 |
铬镍钛不锈钢 |
||
密封面 |
堆焊铁基合金 |
堆焊硬基合金 |
本体材料 |
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
压力试验MPa
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
7.4 |
11.0 |
18.0 |
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
气密封试验 |
0.4-0.7 |
主要零件材料及性能:
体盖扳 |
阀杆 |
密封面 |
垫片(环) |
填料 |
工作温度℃ |
适用介质 |
WCB |
2Cr13 |
13Cr |
增强柔性石墨 |
柔性石墨 |
≤425 |
水、蒸汽、油品 |
WC1 |
38CrMoAI |
≤450 |
||||
WC6 |
≤540 |
|||||
WC9 |
≤570 |
|||||
ZGCr5Mo |
≤540 |
|||||
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
||||
ZGCr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸类 |
l.6MPa主要外形及连接尺寸:
1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
凸面法兰
16C |
10 |
130 |
90 |
60 |
40 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
370 |
280 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
415 |
320 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
460 |
360 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
510 |
450 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-Φ23 |
710 |
500 |
|
250 |
650 |
405 |
335 |
320 |
30 |
12-Φ25 |
786 |
550 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-Φ25 |
925 |
600 |
2.5MPa主要外形及连接尺寸:
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
|
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
|
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
|
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |
4.0MPa主要外形及连接尺寸:
4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-Φd |
H |
D0 |
凹凸法兰
40 |
10 |
130 |
90 |
60 |
41 |
35 |
14 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-Φ14 |
233 |
120 |
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4-Φ14 |
295 |
140 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
285 |
160 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
302 |
160 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
355 |
200 |
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
373 |
200 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
408 |
280 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
436 |
280 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
480 |
320 |
|
125 |
4001 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
588 |
360 |
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
611 |
400 |
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
720 |
400 |
6.4MPa主要外形及连接尺寸:
6.4MPa |
15 |
170 |
105 |
75 |
55 |
40 |
18 |
4-14Φ |
195 |
400 |
凹凸法兰
64 |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-Φ18 |
228 |
160 |
25 |
210 |
135 |
100 |
78 |
58 |
22 |
4-Φ18 |
275 |
180 |
|
32 |
230 |
150 |
110 |
82 |
66 |
24 |
4-Φ23 |
325 |
200 |
|
40 |
260 |
165 |
125 |
95 |
76 |
24 |
4-Φ23 |
360 |
240 |
|
50 |
300 |
175 |
135 |
105 |
88 |
26 |
4-Φ23 |
410 |
280 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
8-Φ23 |
450 |
320 |
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
8-Φ23 |
485 |
360 |
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
8-Φ25 |
537 |
400 |
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
8-Φ30 |
631 |
400 |
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
8-Φ34 |
646 |
450 |
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
12-Φ34 |
813 |
500 |

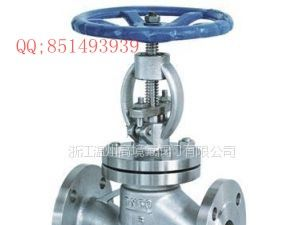

J41W不锈钢法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式,(通用名称:明杆)截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行 【详细说明】 J41W不锈钢法兰式截止阀是截止阀的一种,对阀体材质要求比较高一般有301.304.316等几个材质选择广泛应用于化工,船舶,医药,食品机械等行业。 不锈钢法兰截止阀 截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。 截止阀的阀瓣一旦处于开启状况,它的阀座和阀瓣密封面之间就不再的接触,并具有非常可靠的切断动作,合得这种阀门非常适合作为介质的切断或调节及节流使用。本类阀门在管道中一般应当水平安装。 截止阀一旦处于开启状态,它的阀座和阀瓣密封面之间就不再有接触,因而它的密封面机械磨损较小,由于...
