干膜制程多层板打样，干膜制程多层板打样厂家
| 价 格： | 面议 | |
| 型号/规格： | PCB打样 | |
| 品牌/商标： | 捷多邦 |
pcb打样详细介绍
PCB的中文名称为印制电路板又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。
PCB打样就是指印制电路板在批量生产前的试产主要应用为电子工程师在设计好电路并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。
PCB打样的设计过程中要考虑以下问题：
1、 要确保电路原理图组件图形与实物相一致和电路原理图中网络连接的正确性。
2、 印制电路板的设计不仅仅是考虑原理图的网络连接关系，而且要考虑电路工程 的一些要求，电路工程的要求主要是电源线、地线和其它一些导线的宽度，线路的连接，一些组件的高频特性，组件的阻抗、抗干扰等。
3、 印制电路板整机系统安装的要求，主要考虑安装孔、插头、定位孔、基准点等都要满足要求，各种组件的摆放位置和准确地安装在规定的位置，同时要便于安装、系统调试、以及通风散热。
4、 印制电路板的可制造性上和它的工艺性上的要求，要熟悉设计规范和满足生产工艺要求，使设计出的印制电路板能顺利地进行生产。
5、 在考虑元器件在生产上便于安装、调试、返修，同时印制电路板上的图形、焊盘、过孔等要标准，确保元器件之间不会碰撞，又方便地安装。
6、 设计出印制电路板的目的主要是应用，因此我们要考虑它的实用性和可靠性，同时减少印制电路板的板层和面积，从而来降低成本，适当大一些的焊盘、通孔、走线等有利于可靠性的提高，减少过孔，优化走线，使其疏密均匀，一致性好，使板面的整体布局美观一些。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王耀
- 电话：0755-33007055
- 传真：0755-33007098
- 手机：15817389008
- QQ ：
供应南京PCB打样，南京PCB打样超低价供应，品质保证
信息内容：布线原则 基本原则： 1、导体距线路板边缘的距离要大于0.3mm。 2、导线条弯角部分设计成圆角，可以防止铜箔剥落。 3、铜箔线条间距离最小为0.5mm，如为高频电路，由于分布参数的影响，其形状，间距则需另外考虑。 4、孔与基板边缘的距离通常为板厚的2倍，如果是排列孔，则需要3倍以上，否则，容易发生开裂现象。 5、圆角孔与圆孔接近时，容易发生开裂现象，其距离L应稍比板厚大。 6、模具冲孔后，孔径有一定收缩量，如用1.2mm的冲头冲孔，则出来的孔径将不足1.2mm，所以设计时要考虑到收缩量。 捷多邦样板展示 dzsc/19/2961/19296117.jpg 黑油沉金工艺 dzsc/19/2961/19296117.jpg 蓝油喷锡板 dzsc/19/2961/19296117.jpg 红油喷锡板 dzsc/19/2961/19296117.jpg 绿油喷锡板 ...

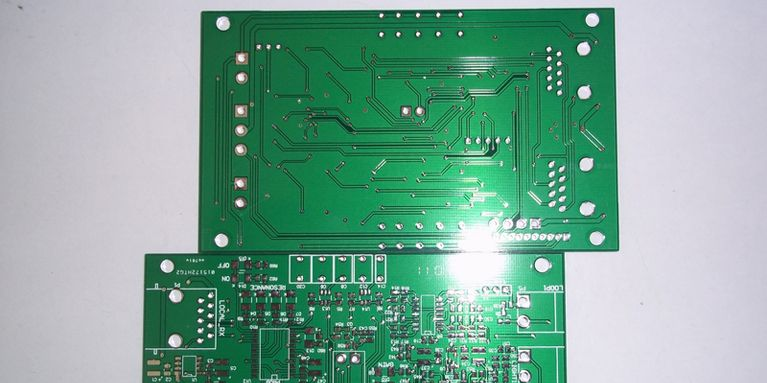

供应PCB、线路板、电路板单双面板打样
信息内容：【PCB的历史】 印制电路板的发明者是奥地利人保罗·爱斯勒（PaulEisler） ，他于1936年在一个收音机装置内采用了印刷电路板。1943年，美 国人将该技术大量使用于军用收音机内。1948年，美国正式认可这 个发明用于商业用途。自20世纪50年代中期起，印刷电路版技术才 开始被广泛采用。 在印制电路板出现之前，电子元器件之间的互连都是依靠电线 直接连接实现的。而现在，电路面板只是作为有效的实验工具而存 在；印刷电路板在电子工业中已经占据了统治的地位。 【PCB设计】 不管是单面板、双面板、多层板的设计，之前都是用protel 设计出来的，现在有用PADS、Allegro等设计。 印制电路板的设计是以电路原理图为根据，实现电路设计者所 需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连 接的布局、内部电子元件的优化布局、金属连线和通孔的优化布局 、电磁保护、热耗散等各种因素。的版图设计可以节约生产成 本，达到良好的电路性能和散热性能。简单的版图设计可以用手工 实现，复杂的版图设计需要借助计算机辅助设计（CAD）实现。
