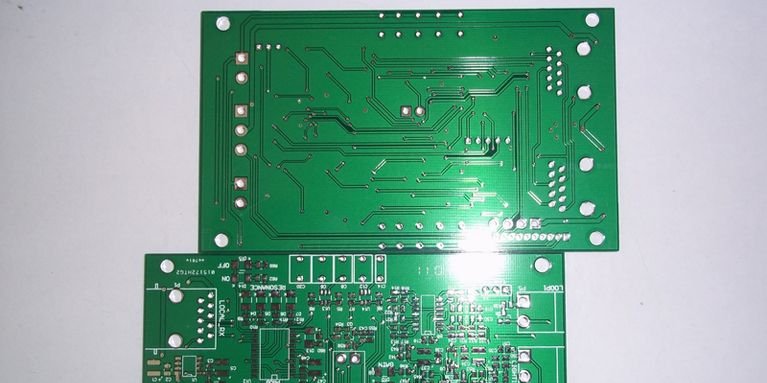

四层板概念:
四层板(4 layers)指的是电路印刷板PCB Printed Circuit Board用4层的玻璃纤维做成,可降低PCB的成本但效能较差。然后四层板、双面板,单面板、6层板---等如何分辨,下面介绍分辨PCB层数的方法:
(1)通过观看PCB板的切面得出,实际上这种方法是比较困难的,很少人有这种眼力。
(2)通过观察导孔就可以辩识。如果PCB板的正反面都能找到相同的导孔,或者将主板或显示卡对着光源,如果导孔的位置不能透光就是四层板。
四层板设计的基本方法介绍:
首先需要完全了解所选用元件器及各种插座的规格、尺寸、面积等。当合理地、仔细地考虑各部件的位置安排时,主要是从电磁场兼容性、抗干扰的角度、走线要短、交叉要少、电源和地线的路径及去耦等方面考虑。各部件位置定出后,就是各部件的连线,按照电路图连接有关引脚,完成的方法有多种,印制线路图的设计有计算机辅助设计与手工设计方法两种。
最原始的是手工排列布图,它比较费事,往往要反复几次才能完成,这种手工排列布图方法对刚学习印制板图的设计者来说也是很有帮助的。计算机辅助制图,现在有多种绘图软件,功能各异,但总的来说,绘制、修改较方便,并且可以存盘和打印。
确定印制电路板所需的尺寸,并按原理图,将各个元器件位置初步确定下来,然后经过不断调整使布局更加合理,印制电路板中各元件之间的接线安排方式如下:
⑴ 印制电路中不允许有交叉电路,对于可能交叉的线条,可以用“钻”、“绕”两种办法解决。即,让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去,或从可能交叉的某条引线的一端“绕”过去,在特殊情况下如果电路很复杂,为简化设计也允许用导线跨接,解决交叉电路问题。
⑵ 电阻、二级管、管状电容等元件有“立式”和“卧式”两种安装方式。立式指的是元件体垂直于电路板安装、焊接,其优点是节省空间;卧式指的是元件体平行并紧贴于电路板安装、焊接,其优点是元件安装的机械强度较好。这两种不同的安装元件,印制电路板上的元件也距是不一样的。
⑶ 同一级电路的接地点应量靠近,并且本级电路的电源滤波电容也应接在该级接地点上。特别是本级晶体管基极、发射极的接地点不能离得太远,否则因两个接地点间的铜箔太长会引起干扰与自激,采用这样“一点接地法”的电路,工作较稳定,不易自激。
⑷ 总地线必须严格按“高频→中频→低频”一级级地按弱电到强电的顺序排列原则,切不可随便乱接,级与级间的接线可长一些,特别是变频头、再生头、调频头的接地线安排要求更为严格,如有不当就会产生自激以致无法工作。调频头等高频电路常采用大面积包围式地线,以保证有良好的屏蔽效果。
⑸ 强电流引线(公共地线,功放电源引线等)应尽可能宽些,以降低布线电阻及其电压降,可减小寄生耦合而产生的自激。
⑹ 阻抗高的走线尽量短,阻抗低的走线可长一些,因为阻抗高的走线容易发射和吸收信号,引起电路不稳定。电源线、地线、无反馈元件的基极走线、发射极引线等均属低阻抗走线,射极跟随器的基极走线、收录机两个声道的地线必须分开,各自成一路,一直到功效末端再合起来,如两路地线连接,极易产生串音,使分离度下降。

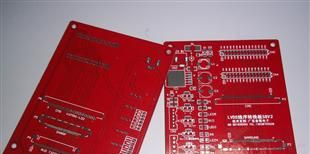

PCB打样的概念: pcb打样的英文全称 PrintedCircuitBoard proofing。 pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。 PCB打样就是指印制电路板在批量生产前的试产。主要应用为电子工程师在设计好电路并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。 PCB打样中各组件之间的接线安排方式如下: (1)印刷电路中不允许有交叉电路,对于可能交叉的线条,可以用“钻”、“绕”两种办法解决。即,让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去,或从可能交叉的某条引线的一端“绕”过去,在特殊情况下如何电路很复杂,为简化设计也允许用导线跨接,解决交叉电路问题。 (2)电阻、二极管、管状电容器等组件有“立式”,“卧式”两种安装方式。立式指的是组件体垂直于电路板安装、焊接,其优点是节省空间,卧式指的是组件体平行并紧贴于...
电路板介绍: 电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件、填充、电气边界 电路板产业区等组成,各组成部分的主要功能如下: 焊盘:用于焊接元器件引脚的金属孔。 过孔:有金属过孔 和 非金属过孔,其中金属过孔用于连接各层之间元器件引脚。 安装孔:用于固定电路板。 导线:用于连接元器件引脚的电气网络铜膜。 接插件:用于电路板之间连接的元器件。 填充:用于地线网络的敷铜,可以有效的减小阻抗。 电气边界:用于确定电路板的尺寸,所有电路板上的元器件都不能超过该边界。 沃特弗电路板之薄膜线路SMT贴片(4张) PCB介绍: PCB是英文(Printed Circuit Board)印制线路板的简称。通常把在绝缘材上,按预定设计,制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。而在绝缘基材上提供元器件之间电气连接的导电图形,称为印制线路。这样就把印制电路或印制线路的成品板称为印制线路板,亦称为印制板或印制电路板。 PCB的生产过程较为复杂,它涉及的工艺范围较广,从简单的机械加工到复杂的机械加工,有普通的化学反应还有光化学电化学热化学等工艺,计算机辅助设计...
