供应深圳捷多邦PCB，PCB打样工厂
| 价 格： | 面议 | |
| 型号/规格： | FR-4 | |
| 品牌/商标： | 捷多邦 |
【飞针测试的特点及应用】
飞针测试是目前电气测试一些主要问题的解决办法。它用探针来取代针床，使用多个由马达驱动的、能够快速移动的电气探针同器件的引脚进行接触并进行电气测量。这种仪器最初是为裸板而设计的，也需要复杂的软件和程序来支持；现在已经能够有效地进行模拟在线测试了。飞针测试的出现已经改变了低产量与快速转换(quick-turn)装配产品的测试方法。以前需要几周时间开发的测试现在几个小时就可以了，大大缩短产品设计周期和投入市场的时间。

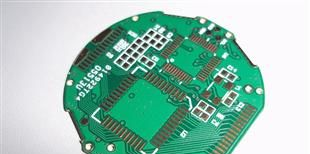

捷多邦样板展示
|
dzsc/19/2959/19295978.jpg
黑油沉金工艺 |
dzsc/19/2959/19295978.jpg
蓝油喷锡板 |
dzsc/19/2959/19295978.jpg
红油喷锡板 |
|
dzsc/19/2959/19295978.jpg
绿油喷锡板 |
dzsc/19/2959/19295978.jpg
绿油沉金工艺 |
dzsc/19/2959/19295978.jpg
四层沉金半孔工艺 |
捷多邦设备展示
测试机
沉铜电镀线
四头钻孔机
曝光机
锣边
高温烤箱
dzsc/19/2959/19295978.jpg
dzsc/19/2959/19295978.jpg
dzsc/19/2959/19295978.jpg
dzsc/19/2959/19295978.jpg
dzsc/19/2959/19295978.jpg
dzsc/19/2959/19295978.jpg
捷多邦工艺展示
|
项 目 |
加 工 能 力 |
工 艺 详 解 |
|
层数 |
单面、双面、四层、六层 |
层数，指设计文件的层数，捷多邦暂时只接受6层以下，最终以网站公告为准 |
|
板材类型 |
FR-4：建滔KB6160A |
板材类型：纸板、半玻纤、全玻纤（FR-4）、铝基板，目前捷多邦只接受FR-4板材 |
|
尺寸 |
500x1100mm |
暂时只允许接受550x400mm以内、另可接1200mm的超长板 |
|
外形尺寸精度 |
±0.2mm |
外形公差 |
|
板厚范围 |
0.4--2.0mm |
捷多邦目前生产板厚：0.4/0.6/0.8/1.0/1.2/1.6/2.0 mm |
|
板厚公差 ( t≥1.0mm) |
± 10% |
此点请注意：因生产工艺原因（沉铜、阻焊、焊盘喷镀会增加板厚）一般走正公差 |
|
板厚公差( t≥1.0mm) |
±0.1mm |
此点请注意：因生产工艺原因（沉铜、阻焊、焊盘喷镀会增加板厚）一般走正公差 |
|
最小线宽 |
6mil（0.15mm） |
线宽尽可能大于6mil，最小不要小于6mil，多层板时：内层不能小于0.2mm，外层不能小于0.15mm |
|
最小间隙 |
6mil（0.15mm） |
间隙尽可能大于6mil，最小不要小于6mil |
|
成品外层铜厚 |
35um/70um（1OZ/2OZ） |
指成品电路板外层线路铜箔的厚度，1 OZ＝35um 2 OZ=70um |
|
成品内层铜厚 |
17um(0.5 OZ) |
指成品多层板内层线路铜箔的厚度 |
|
钻孔孔径( 机器钻 ) |
0.3--6.3mm |
0.3mm是钻孔的最小孔径，6.3mm是钻孔的孔径，如大于6.3mm工厂要另行处理 |
|
过孔单边焊环 |
≥0.153mm（6mil） |
如导电孔或插件孔单边焊环过小，但该处有足够大的空间时则不限制焊环单边的大小；如该处没有足够大的空间且有密集走线，则最小单边焊环不得小于0.153mm |
|
成品孔孔径 ( 机器钻) |
0.2--6.20mm |
因孔内壁附有金属铜，成品孔孔径一般小于文件中的钻孔孔径 |
|
孔径公差 (机器钻 ) |
±0.08mm |
钻孔的公差为±0.08mm， 例如设计为0.6mm的孔，实物板的成品孔径在0.52--0.68mm是合格允许的 |
|
阻焊类型 |
感光油墨 |
感光油墨是现在用得最多的类型，热固油一般用在低档的单面纸板 |
|
最小字符宽 |
≥0.15mm |
字符最小的宽度，如果小于0.15mm，实物板可能会因设计原因而造成字符不清晰 |
|
最小字符高 |
≥0.8mm |
字符最小的高度，如果小于0.8mm，实物板可能会因设计原因造成字符不清晰 |
|
字符宽高比 |
1:5 |
最合适的宽高比例，更利于生产 |
|
走线与外形间距 |
≥0.3mm（12mil） |
锣板出货，线路层走线距板子外形线的距离不小于0.3mm；V割拼板出货，走线距V割中心线距离不能小于0.4mm |
|
拼版：无间隙拼版间隙 |
0间隙拼 |
是拼版出货，中间板与板的间隙为0（文档有详解） |
|
拼版：有间隙拼版间隙 |
1.6mm |
有间隙拼版的间隙不要小于1.6mm，否则锣边时比较困难 |
|
Pads厂家铺铜方式 |
Hatch方式铺铜 |
厂家是采用还原铺铜，此项用pads设计的客户请务必注意 |
|
Pads软件中画槽 |
用Drill Drawing层 |
如果板上的非金属化槽比较多，请画在Drill Drawing层 |
|
Protel/dxp软件中开窗层 |
Solder层 |
少数工程师误放到paste层，捷多邦对paste层是不做处理的 |
|
Protel/dxp外形层 |
用Keepout层或机械层 |
请注意：一个文件只允许一个外形层存在，绝不允许有两个外形层同时存在，请将不用的外形层删除，即：画外形时Keepout层或机械层两者只能选其一 |
|
半孔工艺最小半孔孔径 |
0.6mm |
半孔工艺是一种特殊工艺，最小孔径不得小于0.6mm |
|
阻焊层开窗 |
0.1mm |
阻焊即平时常的说绿油，捷多邦目前暂时不做阻焊桥 |
捷多邦简介
深圳捷多邦科技有限公司成立于2013年2月，是一家从事印制PCB/线板打样、快板、小批量生产和销售的高新技术企业。公司总部位于深圳福田华强北商业圈，生产工厂位于惠州市大亚湾石化大道西27号。
捷多邦科技专注于单、双面、多层线路板打样、小批量生产，不断引进全新进口精密设备，采用先进工艺和高品质原材料并注重成本控制，力求为客户提供更优质、快捷、更具性价比的线路板产品。
捷多邦科技采用自主开发的PCB在线投单CRM管理系统，CRM管理系统可实现：在线自助报价并打印订购单、系统下单、在线支付（折扣优惠）、生产进度查询、快件追踪等功能，价格透明、交货准时、品质更放心。客户可以不用一个电话，即可轻松完成采购全过程。
