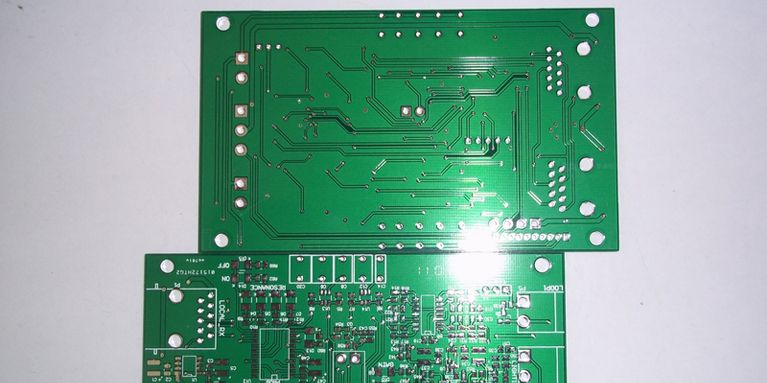

供应PCB打样，PCB打样厂商，PCB打样
| 价 格： | 面议 | |
| 型号/规格： | 双面板打样 | |
| 品牌/商标： | 捷多邦 |
PCB打样的概念：
pcb打样的英文全称 PrintedCircuitBoard proofing。
pcb打样详细介绍 PCB的中文名称为印制电路板、又称印刷电路板、印刷线路板是重要的电子部件是电子元器件的支撑体是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的故被称为“印刷”电路板。
PCB打样就是指印制电路板在批量生产前的试产。主要应用为电子工程师在设计好电路并完成PCB Layout之后向工厂进行小批量试产的过程即为PCB打样。而PCB打样的生产数量一般没有具体界线,一般是工程师在产品设计未完成确认和完成测试之前都称之为PCB打样。
PCB打样设计：
颇多公司对于制前设计的工作重视的程度不若制程,这个观念一定要改,因为随着电子产品的演变,PCB制作的技术层次愈困难,也愈须要和上游客户做最密切的沟通,现在已不是任何一方把工作做好就表示组装好的产品没有问题,产品的使用环境, 材料的物,化性, 线路Lay-out的电性, PCB的信赖性等,都会影响产品的功能发挥.所以不管软件,硬件,功能设计上都有很好的进展,人的观念也要有所突破才行.
印刷电路板是以铜箔基板（ Copper-clad Laminate 简称CCL ）做为原料而制造的电器或电子的重要机构组件,故从事电路板之上下游业者必须对基板有所了解:有那些种类的基板,它们是如何制造出来的,使用于何种产品, 它们各有那些优劣点,如此才能选择适当的基板.表3.1简单列出不同基板的适用场合.
基板工业是一种材料的基础工业， 是由介电层（树脂 Resin ，玻璃纤维 Glass fiber ），及高纯度的导体 (铜箔 Copper foil )二者所构成的复合材料（ Composite material），其所牵涉的理论及实务不输于电路板本身的制作。
- 所属城市：广东 惠州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王耀
- 电话：0755-33007055
- 传真：0755-33007098
- 手机：15817389008
- QQ ：
