防爆变频器BPJ-90/660江西 福建生产厂家报价
| 价 格： | 353.00 | |
| 型号/规格： | 防爆变频器BPJ-90/660 | |
| 品牌/商标： | 跃尔科技 |
防爆变频器BPJ-90/660江西 福建生产厂家报价
系统控制核心采用西门子S7-300系列PLC，实现电控系统的控制和绞车状态监控，完成绞车控制的所有保护。控制系统包括2套一套S7 300系列PLC ，一套主控PLC承担提升机的程序控制、行程控制、状态监测、各种保护。一套完全独立的监控PLC完成系统的系统状态监控，完成提升机后备保护。在主控PLC故障时，监控PLC投入到应急工作状态，接管系统的控制功能，完成本次提升。
PLC通过编码器和接近开关确定矿车位置，生成系统的速度包络线（S曲线），并能实现提升高度校正、提升高度掉电记忆等功能，根据信号系统的水平选择信号确定提升高度，根据信号系统打点情况确定绞车运行方向和速度大小，实现与信号的安全闭锁，同时实现与防跑车系统的安全闭锁，控制巷道内挡车装置的打开与关闭，并根据挡
车装置动作情况和矿车行程距离来判断防跑车系统的状态。
系统主要功能描述
3.1、主要保护功能
序号 名 称 描 述
电控系统主要保护
1 过卷 过卷开关动作或者PLC计算高度过卷，提升机紧急制动
3 提升机过速 提升机运行速度超过速度的15%，提升机紧急制动
3 限速保护（2m/s限速） 提升容器到达终端位置时超过限值，提升机紧急制动
4 过负荷和欠电压 提升机紧急制动
5 深度指示器失效 当指示器失效时，提升机紧急制动
6 闸间隙保护装置 当闸间隙超过规定值时，自动报警。
7 松绳保护 在钢丝绳松弛时自动断电并报警
8 运行方向错误 提升机运行方向、速度与给定不一致，提升机紧急制动
9 司机台紧急停车 提升机紧急制动
10 信号系统紧急停车 提升机紧急制动
11 变频器故障 提升机紧急制动
12 液压站故障 提升机紧急制动
13 主电机温度报警 闭锁提升机
14 主轴承温度报警 闭锁提升机
防爆变频器BPJ-90/660江西 福建生产厂家报价
15 制动油温 闭锁提升机
16 矿车掉道保护 提升机紧急制动
变频器自身主要保护功能
17 电机过载保护 1.2Ie过载2分钟变频器动作，提升机制动
18 欠/过压保护 提升机紧急制动
19 断相保护 提升机紧急制动
20 瞬时断电保护 提升机紧急制动，再次送电系统不能自启
3.2、控制功能
系统控制核心采用西门子S7-300系列PLC，实现电控系统的控制和绞车状态监控，完成绞车控制的所有保护。控制系统包括2套一套S7 300系列PLC ，一套主控PLC承担提升机的程序控制、行程控制、状态监测、各种保护。一套完全独立的监控PLC完成系统的系统状态监控，完成提升机后备保护。在主控PLC故障时，监控PLC投入到应急工作状态，接管系统的控制功能，完成本次提升。
PLC通过编码器和接近开关确定矿车位置，生成系统的速度包络线（S曲线），并能实现提升高度校正、提升高度掉电记忆等功能，根据信号系统的水平选择信号确定提升高度，根据信号系统打点情况确定绞车运行方向和速度大小，实现与信号的安全闭锁，同时实现与防跑车系统的安全闭锁，控制巷道内挡车装置的打开与关闭，并根据挡
车装置动作情况和矿车行程距离来判断防跑车系统的状态。
提升高度根据矿车实际位置进行校正，保证停车精度
在矿车经过轨道传感器，传感器动作瞬间绞车行程距离自动校正为开关到上车场到位位置的实际距离，避免了运行过程中的累积误差。根据实际行程进行速度计算，生成系统的速度包络线并通过变频器进行速度控制和行程控制，矿车到位自动停车。 防爆变频器BPJ-90/660江西 福建生产厂家报价
掉电记忆提升高度

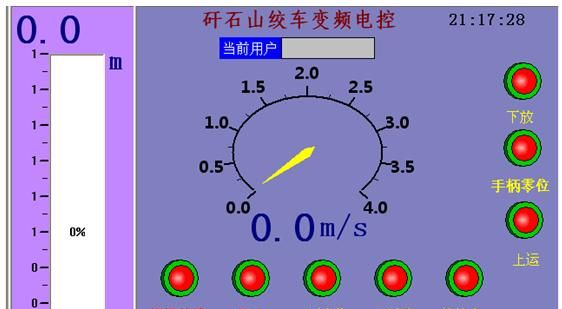

PLC内部程序实时记忆绞车行程距离，在系统出现意外掉电时，绞车电控系统记忆矿车的实际位置，并通过PLC内部电池进行保持。在系统重新上电后通过上电复位程序从保存区域读出掉电时的距离，操作台数码行程表自动显示矿车实际位置，在系统再一次运行时保证按正常的速度包络线运行，完成系统的启动、加速、匀速、自动减速、爬行、到位自动停车。
实现与信号系统的安全闭锁
实现打点信号与绞车运行的闭锁。防爆变频器BPJ-90/660江西 福建生产厂家报价 没有信号不能行车，信号发出后绞车电控系统根据信号打点方向运行，信号紧停直接进绞车电控安全回路，实现信号紧停时绞车紧急停车。同时信号系统实现多水平信号之间的打点闭锁，在绞车运行过程中，只响应对应水平的打点信号，但是停点全线均可，直通绞车房。信号检修时，闭锁绞车。
