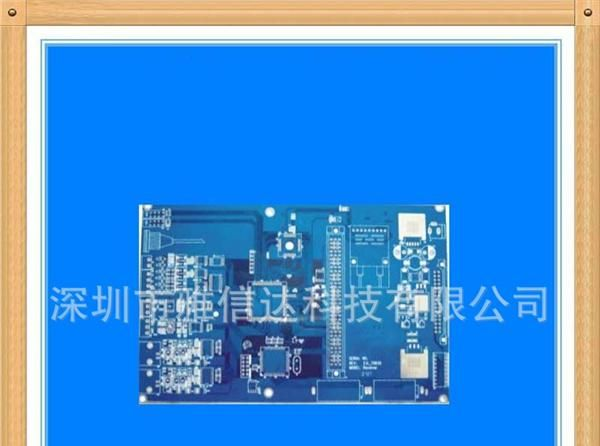

深圳双面pcb线路板/pcb厂家

价 格: 面议
绝缘层厚度:常规板
阻燃特性:VO板
机械刚性:刚性
绝缘材料:金属基
基材:
营销价格:特价
加工定制:
增强材料:玻纤布基
绝缘树脂:环氧树脂(EP)
产品性质:新品
营销方式:厂家直销
型号/规格:pcb-02
加工工艺:电解箔
品牌/商标:yxd
层数:双面

深圳双面pcb线路板--检测认证:

ISO9001:2000认证,UL认证,SGS认证,ROHS认证等。

深圳双面pcb线路板--优势产品:

为了满足中小企业对PCB产品的需要,我工厂主要以中小批量生产为主。

深圳双面pcb线路板--包装说明:

真空包装 干燥剂,以保证产品的质量。

深圳双面pcb线路板--客户地区:

以深圳地区为核心幅射全国各地。

深圳双面pcb线路板--制板流程:

开料钻孔沉铜线路电镀蚀刻防焊文字表面处理成型电测→FQC→FQA真空包装入库

深圳双面pcb线路板--保质期限:

在未拆开真空包装,环境温度湿度合适的情况下:OSP板为3个月,有铅\无铅喷锡板为6个月,沉金板为6个月。

深圳双面pcb线路板--公司简介:

深圳市雅信达科技有限公司-成立于2003年,位于深圳市宝安区西乡镇钟屋草围第二工业区J栋,生产硬制pcb电路板,拥有先进的生产设备,月产量达到16000平方米以上,以pcb双面板,pcb多层板为主。

深圳双面pcb线路板--应用范围:

家电、电脑周边、通讯、光电设备、仪器仪表、玩具、航天、军工、医疗产品、LED照明、机械设备大功率电源车载等行业。

深圳双面pcb线路板--产品特点:

电路板的稳定性与抗干扰性是产品质量的保证,我公司所有板材均采用军工A级材料。

深圳双面pcb线路板--制板能力:

最小线宽:3mil,最小线:3mil,最小孔径:0.2mm

深圳双面pcb线路板--基本介绍:

钻头在敷铜板上先打孔,再经过化学沉铜,电镀铜形成镀通孔。二者对孔金属化起着至关重要的作用。

1、化学沉铜机理:

在双面和多层印制板制造过程中,都需要对不导电的裸孔进行金属化,亦即实施化学沉铜使其成为导体。化学沉铜溶液是一种催化式的“氧化/还原”反应体系。在AgPbAuCu 等金属粒子催化作用下,沉积出铜来。

2、电镀铜机理:

电镀定义是利用电源,在溶液中将带正电的金属离子,推送到位在阴极的导体表面形成镀层。电镀铜是一种“氧化/还原”反应,溶液中的铜金属阳极将其表面的铜金属氧化,而成为铜离子。另一方面在阴极上则产生还原反应,而令铜离子沉积成为铜金属。两者皆通过药水交换,化学作用达到孔化目的,交换效果好坏直接影响孔化质量。

一次铜在层间导通孔道成型后需于其上布建金属铜层,以完成层间电路的导通。先以重度刷磨及高压冲洗的方式清理孔上的毛头及孔中的粉屑,再以高锰酸钾溶液去除孔壁铜面上的胶渣。在清理乾净的孔壁上浸附著上锡钯胶质层,再将其还原成金属钯。将电路板浸于化学铜溶液中,借者钯金属的催化作用将溶液中的铜离子还原沉积附者于孔壁上,形成通孔电路。再以硫酸铜浴电镀方式将导通孔内的铜层加厚到足够抵抗后续加工及使用环境动击的厚度。

优质Pcb生产商欢迎广大的新老客户来电咨询,来人实地考察。
