CUSTOMER(客户):

PAGE:  1  OF  2

ITEM:  HSM54-101K

Customer’s ITEM:

Item

项目

Spec.(mm)

规格值

Typ.

实测值

1.      MECHANICAL DIMENSIONS(外形尺寸):

A

5.8 ± 0.3

5.85

B

5.2 ± 0.3

5.21

C

4.5 ± 0.3

4.59

D

E

F

G

H

5.50 ref

I

2.15 ref

J

1.70 ref

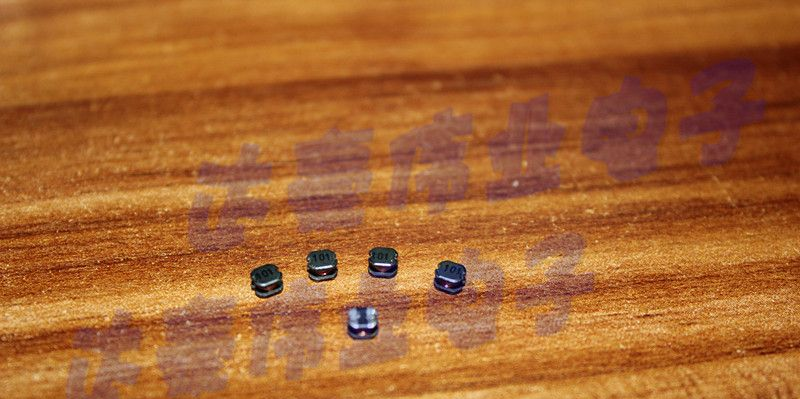

Marking(印字)：”101”

2.ELECTRICAL CHARACTERISTICS(电特性要求)：

ITEM（项目）

Specifications(规格值)

Typ.(参考值)

Test equipments(测试仪器)

L

100.0uH ± 10%

100.04 uH

VR 1153（200KHZ）LCR +DCR  METER.

Test Freq.

@1kHz 0.25V

VR 1153（200KHZ）LCR +DCR  METER.

DCR

640mΩ MAX

498.7 mΩ

VR 1153（200KHZ）LCR +DCR  METER.

R.Curremt

0.7 A MAX

VR 7210（200KHZ）IDC  METER.

Turns

64.5Ts REF

64.5 TS

Ope.Temp.

-20℃ TO80℃

HC-D3MTEMP. & HUMIDITY CHAMBER

Others 1

产品顶部印黑字“101”

Others 2

包装方式：编带

CUSTOMER APPROVED(客户确认栏)

APPROVED(确认)

CHECKED(检查)

DRAWN(制图)

赖明丹

ISSUED DATE(出版日期)：2011-6-1                                        版次：1.0

CUSTOMER(客户)：

PAGE：2  OF  2

ITEM:  HSM54-101K

Customer’s ITEM:

DATE(测试日期)：2011-6-1

QUANTITY(数量):  5  PCS

TEST Freq.(测试频率):    L:@1kHz 0.25V

WIRE(铜线)：0.2   mm

TURNS（圈数）：  64.5   Ts

TEMP(温度)：20 .5    ℃

HUMI.(湿度):  60 %

TEST EQUIPMENTS(测试仪器)：

  L     : VR 1153（200KHZ）LCR +DCR  METER..

  DCR  : VR 1153（200KHZ）LCR +DCR  METER..

 R.Curremt:   VR 7210（200KHZ）IDC  METER

APPROVED

CHECKED

赖明丹
