CUSTOMER(客户):

PAGE:  1  OF  2

ITEM:  HSM32-100M

Customer’s ITEM:

Item

项目

Spec.(mm)

规格值

Typ.

实测值

1．MECHANICAL DIMENSIONS(外形尺寸):

A

3.5 ± 0.3

3.56

B

3.0 ± 0.3

3.05

C

2.1± 0.3

2.10

D

E

F

G

H

3.50 ref

I

1.60 ref

J

0.80 ref

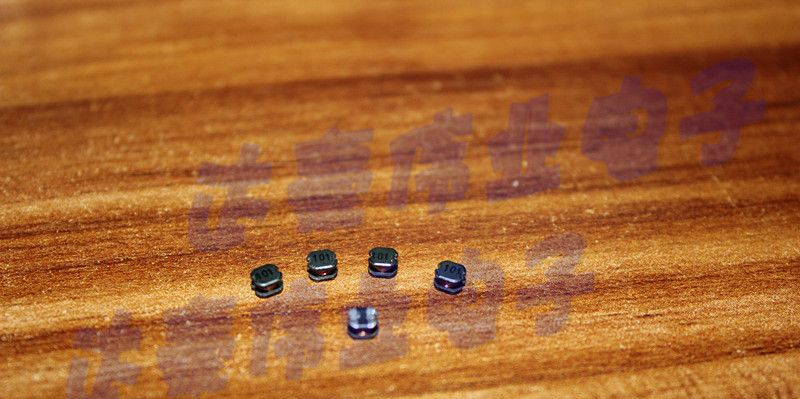

Marking(印字)：“100”

2.ELECTRICAL CHARACTERISTICS(电特性要求)：

ITEM（项目）

Specifications(规格值)

Typ.(参考值)

Test equipments(测试仪器)

L

10.0uH ± 20%

10.25uH

VR 1153(200kHz) LCR+DCR METER.

L(+0.9A)

Drop 10% Max

9.56uH

VR 1153(200kHz) LCR+DCR METER.

Test Freq.

@1kHz 0.25V

VR 1153(200kHz) LCR+DCR METER.

DCR

285mΩ

256.2 mΩ

VR 1153(200kHz) LCR+DCR METER.

R.Curremt

0.9A Max

VR 7210(200kHz)  IDC METER.

Wire

2UEW-0.12mm-F

Turns

23.5Ts REF

23.5 TS

Ope.Temp.

-20℃ TO80℃

HC-D3MTEMP. & HUMIDITY CHAMBER

Others 1

产品顶部印字“100”

Others 2

包装方式：“编带”

CUSTOMER APPROVED(客户确认栏)

APPROVED(确认)

CHECKED(检查)

DRAWN(制图)

李自平

ISSUED DATE(出版日期)：2012-2-21                                                版次：1.0

CUSTOMER(客户)：

PAGE：1  OF  1

ITEM:  HSM32-100M

Customer’s ITEM:

DATE(测试日期)：2012-2-21

QUANTITY(数量):  10  PCS

TEST Freq.(测试频率):    L:@1kHz 0.25V

WIRE(铜线)：0.12 mm-F

TURNS（圈数）：23.5  Ts

TEMP(温度)：29.5   ℃

HUMI.(湿度):  54 %

TEST EQUIPMENTS(测试仪器)：

  L     : VR 1153(200kHz) LCR+DCR METER.

  DCR  : VR 1153(200kHz) LCR+DCR METER.

  IDC:    VR 7210(200kHz)  IDC METER.

APPROVED

CHECKED

李自平
