供应测距离传感器ZLDS100测量玻璃下面硅片的距离
| 价 格： | 面议 | |
| 型号/规格： | ZLDS100 | |
| 品牌/商标： | ZSY |
测距离传感器应用前景
真尚有科技是的视频监控产品及解决方案供应商，秉承深厚的视频技术积累及网络、存储领域的能力，致力于面向全球各行业客户提供的监控产品与解决方案及优质服务。
在监控的CCD板中，有一个主芯片的pin点为硅片，并且在pin点上面有一层玻璃。为了制作出高品质的监控系统装置，必须确定安装的度。为此便需要测量出硅片的距离，来保证品质和节约成本。由于应用的特殊性，我们为客户量身定制了校准标准型的ZLDS100测距离传感器。
测距离传感器基于ZLDS100的特殊测量
CCD板中玻璃与硅片间的距离约为0.75mm，传感器与硅片间的距离为12mm，ZLDS100系列的30mm量程的精度为0.03mm，分辨率为0.003mm，为此，我们用ZLDS100系列测距离传感器的30mm量程测量玻璃下面硅片的距离。
测量演示
ZLDS100测距离传感器的特点
l 量程最小2mm，1250mm(其他量程可订制)；
l 量程起始距离最小10mm，260mm(其他距离可订制)；
l 频率响应：2K、5K、8K、9.4K；
l 分辨率0.01%,线性度0.1%；
l 支持多个传感器同步采集(确保工业在线高精度差动测厚)；
l 支持特殊量程(如远距离起始700mm小量程300mm等)；
l 特殊应用(如钢带振幅测量，路面平整度，高温被测体，管道内径，石油钻杆内外螺纹测量等均可定制)；
l 针对串口，提供了运行应用的DLL开发库，方便用户开发应用软件；
l 非接触位移精密测量；
详情请访问：
http://www.51sensors.com/prod_detail_774.html
http://www.51sensors.com
英国真尚有集团
深圳市真尚有科技有限公司
电话：0755 - 26528100 / 26528011/26528012
传真：0755-26528210/26435640
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江山
- 电话：0755-26528100/26528011/26528012
- 传真：0755-26528210
- 手机：13312971170
- QQ ：
供应位移传感器 ZLDS100测量物体轮廓
信息内容：客户需求：测量物体轮廓 测量方案： 把位移传感器ZLDS100安装在导航上，传感器随着导航的移动可以对物体轮廓的检测，如图所示，3个位移传感器ZLDS100对物体3个面的轮廓进行扫描。 本来是要求给客户推荐ZLDS200位移传感器，但是由于成本问题只能选一维传感器，因此，给客户推荐我司度ZLDS100位移传感器， 按照客户的要求给客户推荐以下型号：ZLDS100-100-140-5K-ET-232-IN-AL-CC-8 量程是100mm,起始距离：140mm,采样频率：2K，数字输出为RS232，加以太网口，线长是8m. 位移传感器测量原理： 通过电机驱动传感器进行扫描，通过水平分量和垂直分量的采集，得出被测曲面的轮廓数据。 采取高精度电机和丝杆，确保水平分量数据稳定精确；高精度激光位移传感器，得到高精度垂直分量，电机与传感器通过硬件方式实现数据同步匹配。 位移传感器主要特点 量身定制轮廓扫描,精度0.5um； 高响应频率，9400Hz，几乎满足所有工业轮廓扫描； 连接生产系统，及时反映生产状况； 与生产设备联动，精确定位需要扫描的位置； 综合扫描，可以控制多个扫描同点同时扫扫描，...
供应激光传感器测厚应用——测量钢板厚度和重叠焊缝高度

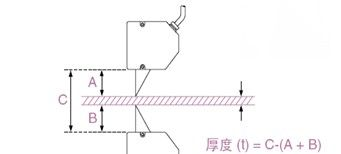

信息内容：使用ZLDS10X系列钢板测厚系统优势 金属制造业厂自动化，用激光测量传感器以高分辨率进行钢板测厚的理想之选。钢板从两个上下相对称的非接触激光传感器中走过，成对传感器配置能确保钢板在移动过程的上下振动将被抑制。一台计算机或PLC获得传感器输出就可以依据简单的数学计算出钢板的厚度。同时可以检测到两个钢带焊接处重叠的位置。传感器能精确测量各种颜色，包括黑色的钢。 钢板测厚系统原理：两个传感器成对安装，如下图 将传感器固定在稳定的支架上，确保两个传感器的激光能对在同一点上。 厚度的计算： A：激光位移传感器1的测量距离 B：激光位移传感器2的测量距离 C：两传感器间隔距离 厚度t的值根据C-(A+B)得到 钢板测厚系统安装注意事项： 1、 两个传感器需要固定在同一个支架上，确保稳定。（图示，对/错，C型支架、分别支架） 2、 两个传感器的激光一定要对射在同一点上。（图示，对/错，偏离、重合） 3、 传感器的激光必须与被测体保持垂直。（图示，对/错，角度、垂直） 校准传感器间距：（图示，类似“参考原理图”） 1、 用标准厚度为...
