供应位移传感器 ZLDS100测量物体轮廓
| 价 格： | 面议 | |
| 型号/规格： | ZLDS100 | |
| 品牌/商标： | ZSY |
客户需求：测量物体轮廓
测量方案：
把位移传感器ZLDS100安装在导航上，传感器随着导航的移动可以对物体轮廓的检测，如图所示，3个位移传感器ZLDS100对物体3个面的轮廓进行扫描。
本来是要求给客户推荐ZLDS200位移传感器，但是由于成本问题只能选一维传感器，因此，给客户推荐我司度ZLDS100位移传感器，
按照客户的要求给客户推荐以下型号：ZLDS100-100-140-5K-ET-232-IN-AL-CC-8
量程是100mm,起始距离：140mm,采样频率：2K，数字输出为RS232，加以太网口，线长是8m.
位移传感器测量原理：
通过电机驱动传感器进行扫描，通过水平分量和垂直分量的采集，得出被测曲面的轮廓数据。
采取高精度电机和丝杆，确保水平分量数据稳定；高精度激光位移传感器，得到高精度垂直分量，电机与传感器通过硬件方式实现数据同步匹配。
位移传感器主要特点
量身定制轮廓扫描,精度0.5um；
高响应频率，9400Hz，几乎满足所有工业轮廓扫描；
连接生产系统，及时反映生产状况；
与生产设备联动，定位需要扫描的位置；
综合扫描，可以控制多个扫描同点同时扫扫描，综合处理数据，最多连接127个扫描点；
扫描数据可联入内部管理网络，如ERP；
优质激光位移探头ZLDS100，适用各种材质表面；
可根据特殊要求实现偏差报警；
系统成熟稳定，软件算法具有高可靠性及高可用性；
机械定位牢固准确，无损伤非接触测量；
高效率，解决人工无法实现的测量方式，提高生产品质；
详情请访问：
http://www.51sensors.com/prod_detail_764.html
http://www.51sensors.com
英国真尚有集团
深圳市真尚有科技有限公司
电话：0755 - 26528100 / 26528011/26528012
传真：0755-26528210/26435640
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 江山
- 电话：0755-26528100/26528011/26528012
- 传真：0755-26528210
- 手机：13312971170
- QQ ：
供应激光传感器测厚应用——测量钢板厚度和重叠焊缝高度

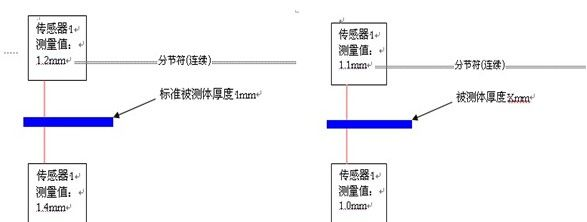

信息内容：使用ZLDS10X系列钢板测厚系统优势 金属制造业厂自动化，用激光测量传感器以高分辨率进行钢板测厚的理想之选。钢板从两个上下相对称的非接触激光传感器中走过，成对传感器配置能确保钢板在移动过程的上下振动将被抑制。一台计算机或PLC获得传感器输出就可以依据简单的数学计算出钢板的厚度。同时可以检测到两个钢带焊接处重叠的位置。传感器能精确测量各种颜色，包括黑色的钢。 钢板测厚系统原理：两个传感器成对安装，如下图 将传感器固定在稳定的支架上，确保两个传感器的激光能对在同一点上。 厚度的计算： A：激光位移传感器1的测量距离 B：激光位移传感器2的测量距离 C：两传感器间隔距离 厚度t的值根据C-(A+B)得到 钢板测厚系统安装注意事项： 1、 两个传感器需要固定在同一个支架上，确保稳定。（图示，对/错，C型支架、分别支架） 2、 两个传感器的激光一定要对射在同一点上。（图示，对/错，偏离、重合） 3、 传感器的激光必须与被测体保持垂直。（图示，对/错，角度、垂直） 校准传感器间距：（图示，类似“参考原理图”） 1、 用标准厚度为...
