电阻，1206耐高电流采样电阻
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | 升华 | |
| 环保类别： | 无铅环保型 |
升华电子股份有限公司於2008年岁末成立，是为生产低阻金属晶片电阻器 （SMD Power Metal Chip Low Ohm Resistor, PMCLOR） 所创立的科技公司。
产品介绍：
符合ROHS法规限值
低阻抗值(可低至0.5m ohm)
精密容差(标准±5%,±1%，也可提供±0.5%)
耐高温使用环境(可达到+275℃)
低温度系数(可低至15ppm/℃以下)
低感值(0.5-5nH)
热电耦效应 EMF (可低至1uV/℃)
耐高电流使用(大於125A)
高功率密度
多种外观尺寸(2512/2010/1206/0805 )
采样电阻的连接
采样电阻的阻值会选在1欧姆以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。

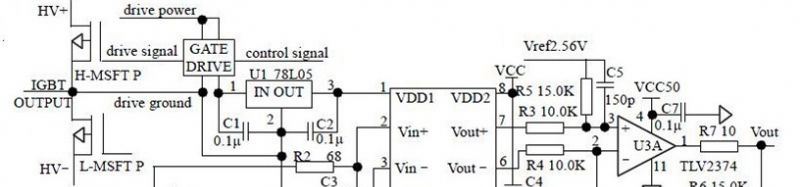

采样电阻和HCPL-7840 的连接如图 dzsc/19/2680/19268074.jpg 采样电阻R1 的正端连接到Vin+ ，采样电阻的负端连接到Vin?，把实时的电机电流转化为模拟电压输入芯片；同时Vin和GND1 连接，把供电电源的返回路径又作为采样线连接到采样电阻的负端，因为电机在工作时有很大的电流流过采样线路，电路中的寄生电感会产生很大的电流尖峰，而此种连接能把这些暂态噪声视为共模信号，不会对采样电流信号形成干扰；另外，为消除采样电流输入信号中的高频噪声，采样电阻上采集到的电压信号必须经过由R2 及C3组成的低通滤波器进入芯片。
升华电阻的应用
在电动工具，太阳能产品，电池保护板，各类电源的设计上，电流采样是恒久的话题了。不管是为了做电路上一般性的电流控制、调整，还是过流保护，短路保护，步考虑的问题都是先检测出电流大小。
