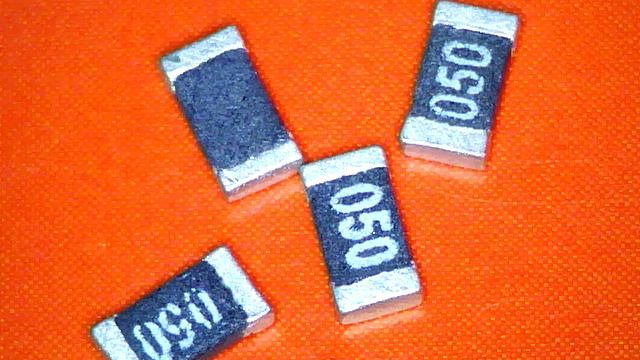

电阻，1206高可靠性采样电阻
| 价 格： | 面议 | |
| 型号/规格： | 全系列 | |
| 品牌/商标： | 升华 | |
| 环保类别： | 无铅环保型 |
升华电子坚持做到客户收到品质的产品并取得信任、符合客户各项特殊需求而持续追求进步与成长。
产品介绍：
符合ROHS法规限值
低阻抗值(可低至0.5m ohm)
精密容差(标准±5%,±1%，也可提供±0.5%)
耐高温使用环境(可达到+275℃)
低温度系数(可低至15ppm/℃以下)
低感值(0.5-5nH)
热电耦效应 EMF (可低至1uV/℃)
耐高电流使用(大於125A)
高功率密度
多种外观尺寸(2512/2010/1206/0805 )
采样电阻的连接
采样电阻的阻值会选在1欧姆以下，属于毫欧级电阻，但是部分电阻，有个采样电压等要求，必须选择大阻值电阻，但是这样电阻基数大，产生的误差大。
采样电阻和HCPL-7840 的连接如图 dzsc/19/2680/19268076.jpg 采样电阻R1 的正端连接到Vin+ ，采样电阻的负端连接到Vin?，把实时的电机电流转化为模拟电压输入芯片；同时Vin和GND1 连接，把供电电源的返回路径又作为采样线连接到采样电阻的负端，因为电机在工作时有很大的电流流过采样线路，电路中的寄生电感会产生很大的电流尖峰，而此种连接能把这些暂态噪声视为共模信号，不会对采样电流信号形成干扰；另外，为消除采样电流输入信号中的高频噪声，采样电阻上采集到的电压信号必须经过由R2 及C3组成的低通滤波器进入芯片。
升华电阻的阻值足够小
用电阻做采样，一般就是将电阻放置在需要采样电流的位置，通过测量电阻两端的电压值来反馈，进而确定电路中的电流大小。那么采样电阻的阻值一般要求比较小，这样才能让放进去的电阻不影响原电路中电流大小，以保证采样精准。升华电子产品主要的阻值范围在0.0005 mΩ～200mΩ，阻值足够小，根据设计要求的采样电压可以相应选择。
