价 格: | 面议 | |
绝缘层厚度: | 常规板 | |
阻燃特性: | VO板 | |
机械刚性: | 刚性 | |
绝缘材料: | 有机树脂 | |
基材: | 铜 | |
营销价格: | 优惠 | |
加工定制: | 是 | |
绝缘树脂: | 环氧树脂(EP) | |
产品性质: | 新品 | |
营销方式: | 厂家直销 | |
型号/规格: | KG0328 | |
品牌/商标: | 自主研发 | |
层数: | 多层 | |
备注: | pcb设计、pcb抄板,可根据客户要求提供开发、定制。 |
温馨提示:图片价格仅展示使用,有开发设计需求欢迎来电详询!
北京东华国芯科技有限公司是国家高新技术企业之一,是一家具有电子产品设计开发与SMT加工能力的电子企业,具有多年的电路板设计开发、机电控制模块、工业自动化控制系统开发与生产的经验。公司同时拥有独立的pcb抄板工作室,从事PCB设计,PCB抄板,改板、单片机开发、芯片解密等,公司以先进的技术、实力和优良的售后服务,满足客户多方面的要求。
我公司有从事电子行业多年的工程师,可以根据性能需求设计出合理的电路板。先列出电路板设计的流程,便于大家沟通学习。
1.制作原理图
根据设计制作原理图,并对原理图进行调试
2.产生网络表
在原理图编译通过后,就可以产生相应的网络表了,这是原理图到PCB重要的一个环节,如果原理图存在错误,网络表是无法生成导入PCB中的。
3.制作物理边框(Keepout Layer)
封闭的物理边框对以后的元件布局、走线来说是个基本平台,也对设计布线起着约束作用,但这里一定要注意,否则以后出现安装问题麻烦可就大了。还有就是拐角地方用圆弧,一方面可以避免尖角划伤工人,同时又可以减轻应力作用。
4.元件和网络的引入
把元件和网络引人画好的边框中应该很简单,但是这里往往会出问题,一定要细心地按提示的错误逐个解决,不然后面要费更大的力气。
5.元件的布局
元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响,是应该特别注意的地方。一般来说应该有以下一些原则:⑴放置顺序 先放置与结构有关的固定位置的元器件,如电源插座、指示灯、开关、连接件之类,这些器件放置好后用软件的LOCK功能将其锁定,使之以后不会被误移动。再放置线路上的特殊元件和大的元器件,如发热元件、变压器、IC等。放置小器件。⑵注意散热 元件布局还要特别注意散热问题。对于大功率电路,应该将那些发热元件如功率管、变压器等尽量靠边分散布局放置,便于热量散发,不要集中在一个地方,也不要高电容太近以免使电解液过早老化。
6.布线
走线的学问是非常高深的,每人都会有自己的体会,原则上是以最短的距离和最少的板层来走线,禁止走线交叉,少用过孔甚至盲孔或埋孔。
7.调整完善
完成布线后,要做的就是对文字、个别元件、走线做些调整以及敷铜(这项工作不宜太早,否则会影响速度,又给布线带来麻烦),同样是为了便于进行生产、调试、维修。敷铜通常指以大面积的铜箔去填充布线后留下的空白区,可以铺GND的铜箔,也可以铺VCC的铜箔(但这样一旦短路容易烧毁器件,接地,除非不得已用来加大电源的导通面积,以承受较大的电流才接VCC)。包地则通常指用两根地线(TRAC)包住一撮有特殊要求的信号线,防止它被别人干扰或干扰别人。 如果用敷铜代替地线一定要注意整个地是否连通,电流大小、流向与有无特殊要求,以确保减少不必要的失误。
8.检查核对
检查核对是很有必要的。画完以后切不可急于交给制板厂家,应该先做核对,后再进行后续工作。
温馨提示:图片、价格仅展示使用,如有pcb抄板、pcb设计需求,欢迎来电详询!4006-118-998承接pcb抄板、改板,电子产品开发,单片机开发,芯片解密,工业控制电路设计,家电控制板和工业控制电路板的加工生产。(本公司图片均为公司设备或案例展示,可根据客户要求定制、设计开发。因开发复杂程度不同、周期不等,所以价格会根据实际情况确定。电路板抄板流程: dzsc/19/2991/19299155.jpg"

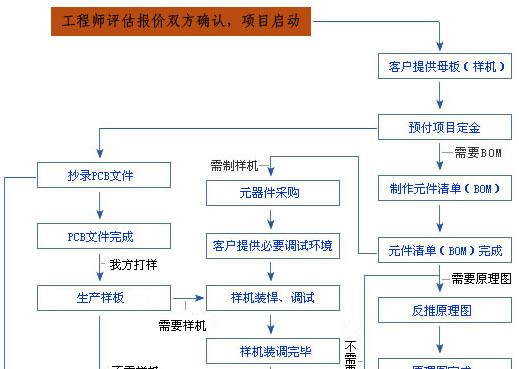

温馨提示:图片、价格进展示使用,如有pcb抄板、电路板复制、pcb设计需求欢迎来电详询!400-6118-998 北京东华国芯科技有限公司是国家高新技术企业之一,是一家具有电子产品设计开发与SMT加工能力的电子企业,具有多年的电路板设计开发、机电控制模块、工业自动化控制系统开发与生产的经验。公司同时拥有独立的pcb抄板工作室,从事PCB设计,PCB抄板,改板、单片机开发、芯片解密等,公司以先进的技术、实力和优良的售后服务,满足客户多方面的要求。 pcb抄板流程图: dzsc/19/3114/19311468.jpg
