CKT2000/10/200型固定真空电容器
| 价 格： | 面议 | |
| 品牌： | GTVAC、德森克 | |
| 型号： | CKT2000/10/200型 | |
| 介质材料： | 真空 | |
| 应用范围： | 旁路 | |
| 外形： | 圆柱形 | |
| 功率特性： | 大功率 | |
| 频率特性： | 超高频 | |
| 调节方式： | 固定 | |
| 引线类型： | 无引线 | |
| 允许偏差： | ±10（%） | |
| 耐压值： | 3000（V） | |
| 等效串联电阻(ESR)： | -（mΩ） | |
| 标称容量： | 2000pf（uF） | |
| 损耗： | -- | |
| 额定电压： | 15000（V） | |
| 绝缘电阻： | -（mΩ） | |
| 温度系数： | - |
CKT2000/10/200型真空电容器
技术参数：见表1
型号Model | 电 容 量Cap | 峰值 试验 电压Peak Test Voltage | 高频 峰值 工作 电压 RF Peak Working Voltage | 射频电流(有效值) Max. RF Current (RMS) | 外形尺寸Dimensions | 重量Maximum Weight | |
外径Diam | 高度Length | ||||||
CKT2000/10/200 | 2000 | 15 | 10 | 200 | 140 | 83 | 7 |
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 严润青
- 电话：
- 传真：
- 手机：
- QQ ：
闸流管8503B / 8503AF

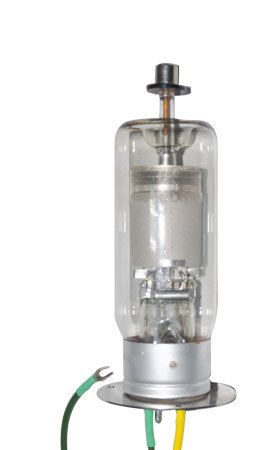

信息内容：GT8503AF脉冲氢闸流管（Hydrogen-Filled Ceramic Thyratron）主要用于大功率脉冲调制，作为磁控管的脉冲电源，应用于各种无线电设备中作脉冲开关，随着医用加速器的不断推广，其应用也愈来愈广泛。dzsc/19/2784/19278482.jpg 基本参数作用高速脉冲开关阴极热丝及氢贮存器热丝电压Uh=UH=6.3V±8V阴极热丝电流Ih≤12～18.5A阴极预热时间tkyr≥5min峰值正向阳极电压Ua=25kV峰值反向阳极电压Ua=25kV峰值正向电流Ia=1000A阳极平均电流Iac=1.25A阳极脉冲电流宽度τai=1/3.7～4.3μS栅极脉冲电压（空载）Ug1p≥500V～1500V第二栅极脉冲电压（空载）Ug2p≥200V栅极电路阻抗Zgc=50Ω～400Ω栅极脉冲电压宽度τglu≥2μS第二栅极脉冲电压宽度τg2u≥2μS栅极脉冲电压上升速率dUg/dt≥2000V/μS环境温度（T）-55- 85℃栅极脉冲电流Iglp=(0.3～1)A脉冲输出功率12.5MW脉冲重复频率fcp=1000/300Hz栅极峰值反向电压450V(max)氢发生器电流Ih≤3A～6A储氢器加热电压6.3V±8%Vac加热时间10min(min)阳极耗散因子12.5×109VApps/2.7×109VApps阳极电流上升速率5000A/μs安装方式任意位置结构类型金属陶瓷冷却方式风冷
FM-8003F 风冷三极管
信息内容：ＦＭ－８００３Ｆ型电子管为间热式氧化物阴极金属陶瓷风冷三极管。具有同轴结构，管内装有反馈电容，特别适用于阳极脉冲调制自激状态下的米波或分米波振荡器。在同轴腔１／４波长振荡模式下，管子的振荡频率可达360ＭＨz，在振荡器工作状态正常时，可在振荡器输出端测出４００kW以上的脉冲功率。一、特性参数 灯丝电压15.5V灯丝电流13.3～14.3A 放大系数53 极间电容栅极与阴极84pF阳极与阴极7.5pF阳极与栅极23pF冷却方式强迫风冷阳极冷却风流量2m3/min芯柱冷却风流量0.5m3/min栅极冷却风流量0.5m3/min高度179mm安装方式垂直、阳极朝上金属陶瓷封接处温度250oC散热片根部阳极 温度250oC直径160.5mm重量4kg二、典型工作状态 阳极脉冲电压20kV脉冲输出功率≥300kW阳极平均电流40mA栅极平均电流18mA灯丝电压15.5V灯丝电流13.8A三、允许使用极限值 脉冲宽度20μS阳极脉冲电压23kV灯丝冲击电流315A栅极耗散功率40W阳极耗散功率2000W工作频率360MHz灯丝最少预热时间7min
