FM-8003F 风冷三极管
| 价 格： | 面议 | |
| 加工定制： | 否 | |
| 品牌/商标： | GTVAC、德森克 | |
| 型号/规格： | FM-8003F 风冷三极管 | |
| 应用范围： | 振荡 | |
| 材料： | 锗(Ge) | |
| 极性： | NPN型 | |
| 击穿电压VCEO： | 20000（V） | |
| 集电极允许电流ICM： | 14（A） | |
| 集电极耗散功率PCM： | 4000000（W） | |
| 截止频率fT： | 360（MHz） | |
| 结构： | 扩散型 | |
| 封装形式： | 功率型 | |
| 封装材料： | 金属封装 |
ＦＭ－８００３Ｆ型电子管为间热式氧化物阴极金属陶瓷风冷三极管。具有同轴结构，管内装有反馈电容，特别适用于阳极脉冲调制自激状态下的米波或分米波振荡器。在同轴腔１／４波长振荡模式下，管子的振荡频率可达360ＭＨz，在振荡器工作状态正常时，可在振荡器输出端测出４００kW以上的脉冲功率。
一、特性参数
灯丝电压 | 15.5V | 灯丝电流 | 13.3～14.3A | |
|
| 放大系数 | 53 | |
极间电容 | 栅极与阴极 | 84pF | ||
阳极与阴极 | 7.5pF | |||
阳极与栅极 | 23pF | |||
| 强迫风冷 | |||
阳极冷却风流量 | 2m3/min | |||
芯柱冷却风流量 | 0.5m3/min | |||
栅极冷却风流量 | 0.5m3/min | |||
高度 | 179mm | 安装方式 | 垂直、阳极朝上 | |
金属陶瓷封接处温度 | 250oC | 散热片根部阳极 温度 | 250oC | |
直径 | 160.5mm | 重量 | 4kg | |
二、典型工作状态
阳极脉冲电压 | 20kV | 脉冲输出功率 | ≥300kW |
阳极平均电流 | 40mA | 栅极平均电流 | 18mA |
灯丝电压 | 15.5V | 灯丝电流 | 13.8A |
三、允许使用极限值
脉冲宽度 | 20μS | 阳极脉冲电压 | 23kV |
灯丝冲击电流 | 315A | 栅极耗散功率 | 40W |
阳极耗散功率 | 2000W | 工作频率 | 360MHz |
灯丝最少预热时间 | 7min |
|
|
- 所属城市：江苏 无锡
- [联系时请说明来自维库仪器仪表网]
- 联系人： 严润青
- 电话：
- 传真：
- 手机：
- QQ ：
JX-3/4 型小型直流电磁继电器381/2

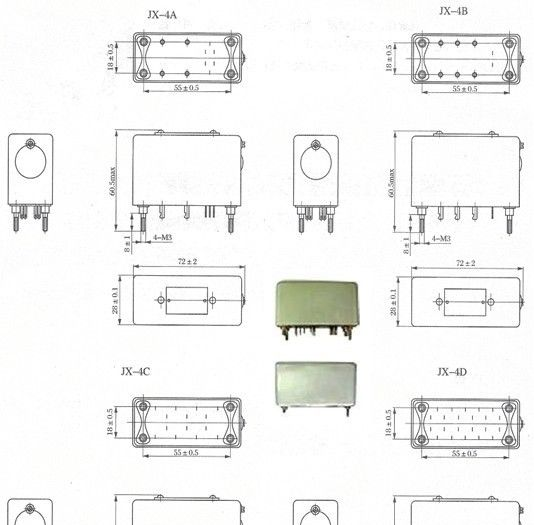

信息内容：JX-3/4型小型直流电磁继电器381/21、 该产品为封闭式，具有多组触点，适用于无线电设备，通讯设备及自动装置中换接直流或交流电路之用。2、 技术条件RGO.456.005JT（JX-3）RGO.456.006JT（JX-4）规格参数序号规格代号触点组及接线 示意图换接电流(电压27V)A线圈电阻Ω±10%电器参数V动作工作保持释放1RG4.566.005(JX-3A)RG4.566.009(JX-4) 6(触点10-20、11-21)40(触点12-22、13-23)92≤17 27≤9≥2722RG4.566.006(JX-3B)RG4.566.010(JX-4B) 2592≤1727≤9≥2723RG4.566.007(JX-3C)RG4.566.011(JX-4C) 1092≤1727≤9≥2724RG4.566.008(JX-3D)RG4.566.012(JX-4D) 692≤1727≤9≥272 技术要求线圈电源直流电寿命1×104次线圈温升≤110℃介质耐压500Vr.m.s.(50Hz)接触电阻换接电流为6A、10A的触点组≤10mΩ重量JX-3≤250gJX-4≤260g换接电流为25A、40A的触点组≤5mΩ绝缘电阻≥100MΩ 外形尺寸 dzsc/19/2987/19298731.jpgdzsc/19/2987/19298731.jpg
