供应FB3351AP 绝压变送器 百特工控 选型谱
| 价 格： | 2000.00 | |
| 型号/规格： | FB3351AP | |
| 品牌/商标： | 百特 |
产品详细说明
FB3351电容式变送器
FB3351GP电容型表压压力变送器
FB3351AP电容型绝压压力变送器
FB3351DP电容型差压变送器
FB3351DR电容型微差压变送器
FB3351HP电容型高静压差压变送器
FB3351DP/GP电容型远传差压/压力变送器
dzsc/19/2555/19255558.jpg
★ 概述FB3351智能压力变送器是我公司引进国外先进技术和设备，自行开发的多功能数字化智能变送器。其关键原材料和零部件均采用进口，设计原理先进、品种规格齐全、安装使用简便。该机型外观上融合了目前国内被广泛使用的3051和E J A的特点，使其具有无可比拟的向前、向后的兼容性，可避免您因产品过时或超前所引起的浪费，保护您的投资。FB3351系列压力/差压变送器，可适用工业测量的各种场合及介质，是工业自动化领域理想的压力测量仪表。★适用范围FB3351型智能压力变送器是适用于地测量微差压到大差压、低压力到高压力、液位、真空度、和比重；配合节流装置还可以测量流量。★ 特点
| ※ 精度高; | ※ 稳定性好; |
| ※ 智能HART现场总线协议； | ※ 小型、重量轻、坚固抗振； |
| ※ 量程、零点外部连续可调； | ※ 阻尼可调； |
| ※ 单向过载保护特性好； | ※ 无机械可动部件，维修工作量少； |
| ※ 全系列统一结构，零部件互换性强； | ※ 防爆结构，全天候使用； |
| ※ 接触介质的膜片材料可选择；膜片可选316L、TAN、HAS-C、MONEL等耐腐蚀材料； | |
★ 技术参数
| ※技术指标 | ||
| ● 使用对象 | 液体、气体或蒸汽 | |
| ● 测量范围 | 表压 | 0～0.13 kPa至0～41370 kPa |
| 差压 | 0～0.125 kPa至0～6890 kPa | |
| 绝压 | 0～6.8 kPa至0～6890 kPa | |
| 负压 | -0.2～0 kPa至-100～41370 kPa | |
| ● 输 出 | 4～20mADC，智能HART现场总线协议信号输出 | |
| ● 电 源 | 12～45VDC，一般工作电源为24VDC | |
| ● 正、负迁移 | 不管输出如何，正负迁移后，其量程上、下限不得超过量程的极限迁移量：为最小调校量程的500%负迁移量：为最小调校量程的600% |
| ● 温度范围 | 常规变送器工作温度-25℃～+70℃;带现场指示表-15℃～+70℃储藏温度：-40℃～+100℃放大器工作温度范围（环境温度）：-29℃～+93℃(LT型为:-30℃～+70℃)灌充硅油测量元件的工作温度（LT型的介质温度）：-40℃～+149℃远传式变送器灌充高温硅油时：-15～+315℃，普通硅油：-40～+149℃ |
| ● 湿度范围 | 相对湿度为1～100% |
| ● 传感器容积变化量 | 小于0.16cm3 |
| ● 指示表 | （现场）数显式 |
| ● 防爆类型 | 隔爆型ExdⅡCT6; 本安型ExiaⅡCT6 |
| ● 量程和零点 | 外部连续可调 |
| ● 超压极限 | 量程为6MPa以下的施加：0（压力）～14MPa；量程为20MPa的施加：0（压力）～32MPa；量程为42MPa的施加：0（压力）～52MPa；变送器无损坏，法兰可承60Mpa |
| ● 阻 尼 | 在0.2～16秒之间连续可调 |
| ● 启动时间 | 2秒，不需预热 |
| ● 振动影响 | 在任意轴向上，频率为200Hz，引起的误差小于量程的±0.05%，量程代号2（微差压）为±0.25% |
| ● 电源影响 | 小于输出量程的0.005%/V |
| ● 负载影响 | 电源稳定时，无负载影响 |
| ● 安装位置影响 | 可产生0.24kPa的零点误差，但可校正，对量程无影响 |
| ● 精 度 | 见下表 |
| 型号和名称 | 测量范围 | 精度 | 稳定性 |
| 3351DP低中高差压变送器 | 0－1.24 kPa～186.45kPa（量程代号3、4、5） | ±0.2％ | ＜0.1％FS/年 |
| 3351DP大差压变送器 | 0－117.21 kPa～6890kPa（量程代号6、7、8） | ±0.25％ | ＜0.1％FS/年 |
| 3351HP高静压差压变送器 | 0－6.22 kPa～2070kPa（量程代号4、5、6、7） | ±0.25％ | ＜0.1％FS/年 |
| 3351GP压力变送器 | 0－1.24 kPa～41370kPa（量程代号3～0） | ±0.25％ | ＜0.1％FS/年 |
| 3351GP/DP远传差压压力变送器 | 0－6.22 kPa～6890kPa（量程代号4、5、6、7、8） | ±0.5％ | ＜0.25％FS/年 |
| 3351AP压力变送器 | 0－6.77 kPa～6890kPa（量程代号4、5、6、7、8） | ±0.25％ | ＜0.1％FS/年 |
| 3351DR微差压变送器 | 0－0.12 kPa～1.49kPa（量程代号2） | ±0.5％ | ＜0.25％FS/年 |
| ● 温度影响在量程时，每28℃变化量 | 量程代号或名称 | 度等级 | ||
| 0.2级 | 0.25级 | 0.5级 | ||
| 2 | / | / | ≤±0.54%/ | |
| 3 | ≤±0.20% | ≤±0.30% | ≤±0.45% | |
| 4、5、6、7、8 | ≤±0.20% | ≤±0.20% | ≤±0.30% | |
| 远传、液位 | / | / | ≤±0.60% | |
| ● 静压影响（在量程下） | 量程代号或名称 | 度等级 | ||
| 0.2级 | 0.25级 | 0.5级 | ||
| 2 | / | / | ≤±1% | |
| 3 | ≤±0.2% | ≤±0.5% | ≤±0.6% | |
| 4、5、6、7、8 | ≤±0.20% | ≤±0.30% | ≤±0.6% | |
| 4、5、6、7(高静压) | / | ≤±2% | ≤±2.5% | |
| ※性能指标 | ||||
| ● 结构材料 | 隔离膜片：316不锈钢、哈氏合金C、蒙乃尔合金、钽。O型圈（介质接触处）：氟橡胶。法兰：316不锈钢。 灌充液：硅油或惰性油。电气壳体：聚氨酯烤漆低铜铸铝合金。 | |||
| ● 引压连接件 | 在压力容室上的连接螺孔为1/4NPT，引压接头上的连接螺孔为1/2NPT，其中心距见各种型号的外形尺寸图。信号电缆连接螺孔为M20×1.5。 | |||
| ● 外壳防护等级 | IP65 | |||
| ● 重 量 | 3.9kg（不包括选件,带法兰变送器除外）。 | |||
« FB3351AP型绝压压力变送器选型表
| FB3351AP | 绝压变送器 | ||||||||
| ┆ | 代号 | 测量范围 (kPa) | |||||||
| ┆ | 4 | 0－6.22～37.29 | |||||||
| ┆ | 5 | 0－31.10～186.45 | |||||||
| ┆ | 6 | 0－117.21～689.48 | |||||||
| ┆ | 7 | 0－345～2068 | |||||||
| ┆ | 8 | 0－1170～6890 | |||||||
| ┆ | ┆ | 代号 | 输出 | ||||||
| ┆ | ┆ | S | 智能式4～20mADC二线制＋现场总线HART协议 | ||||||
| ┆ | ┆ | ┆ | 代号 | 结 构 材 料 | |||||
| ┆ | ┆ | ┆ | 法兰接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||
| ┆ | ┆ | ┆ | 22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||
| ┆ | ┆ | ┆ | 23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||
| ┆ | ┆ | ┆ | 24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||
| ┆ | ┆ | ┆ | 25 | 316不锈钢 | 316不锈钢 | 钽 | |||
| ┆ | ┆ | ┆ | 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||
| ┆ | ┆ | ┆ | 44 | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | |||
| ┆ | ┆ | ┆ | ┆ | 代号 | 选 件 | ||||
| ┆ | ┆ | ┆ | ┆ | M3 | 3 1/2LCD数字显示表头 | ||||
| ┆ | ┆ | ┆ | ┆ | B1 | 管装弯支架 | ||||
| ┆ | ┆ | ┆ | ┆ | B2 | 板装弯支架 | ||||
| ┆ | ┆ | ┆ | ┆ | B3 | 管装平支架 | ||||
| ┆ | ┆ | ┆ | ┆ | D0 | 泄放阀在压力室后部 | ||||
| ┆ | ┆ | ┆ | ┆ | D1 | 侧面泄放阀在压力室上部 | ||||
| ┆ | ┆ | ┆ | ┆ | D2 | 侧面泄放阀在压力室下部 | ||||
| ┆ | ┆ | ┆ | ┆ | C3 | 1/2NPT锥管阴螺纹接头 | ||||
| ┆ | ┆ | ┆ | ┆ | C1 | 1/2NPT引压过渡接头后部焊接φ14引压管 | ||||
| ┆ | ┆ | ┆ | ┆ | C2 | 丁字型螺纹接头M20×1.5 | ||||
| ┆ | ┆ | ┆ | ┆ | d | 隔爆型ExdIICT6 | ||||
| ┆ | ┆ | ┆ | ┆ | i | 本质安全型ExiaIICT6 | ||||
| FB3351AP | 4 | S | 22 | M3 | （出厂量程） | ¬变送器选型举例 | |||
注：订货时需注明出厂量程，若无注明，按额定量程出厂。
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于真
- 电话：0371-55183995
- 传真：0371-86610196
- 手机：13303813693
- QQ ：
供应麦克 传感器 MPM489W型 液位变送器 MPM489W
信息内容：MPM4700型 液位变送器 MPM416W型 投入式液位变送器 MPM416WK型 铠装插入式液位变送器 MPM416WRK型 软铠装液位变送器 MPM316W型 压阻式液位传感器 MPM426W型 投入式液位变送器 MPM460W型 多功能智能液位变送控制器 MPM436W型 投入式液位变送器 MPM489W型 液位变送器 MDM3051LT型 液位变送器 MDM4951LT型 液位变送器 MPM4710型 记录式变送器 产品概述 MPM489W型液位变送器是一种全密封潜入式扩散硅液位测量仪表。该型变送器选用经过长期稳定性和可靠性试验的压阻式OEM压力传感器及高精度的变送器专用电路装入一个不锈钢壳体组成。一体化的结构和标准化的信号，为现场使用和自动化控制提供了方便。专用电缆与外壳密封连接，可长期投入与变送器结构材料相兼容的液体中使用。 MPM489W型液位变送器具有体积小、重量轻、长期稳定性好，适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。 dzsc/19/2555/19255564.jpg 产品特点 外型结构 结构材料 外 壳：不锈钢1Cr18Ni9Ti O 形 圈：氟橡胶...
供应麦克 MPM436W型 投入式 液位变送器 MPM436W

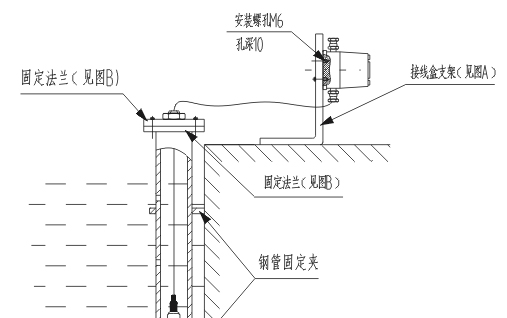

信息内容：产品详细说明 MPM4700型 液位变送器 MPM416W型 投入式液位变送器 MPM416WK型 铠装插入式液位变送器 MPM416WRK型 软铠装液位变送器 MPM316W型 压阻式液位传感器 MPM426W型 投入式液位变送器 MPM460W型 多功能智能液位变送控制器 MPM436W型 投入式液位变送器 MPM489W型 液位变送器 MDM3051LT型 液位变送器 MDM4951LT型 液位变送器 MPM4710型 记录式变送器 产品概述 该产品由高性能压力传感器作为测量元件，通过压力传感器，把与液位深度成正比的液体静压力准确测量出来，并经过专用信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的精确测量。产品精度高、体积小、使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。 dzsc/19/2555/19255565.jpg MPM436W型投入式液位变送 产品特点 •投入液体中的部分为全密封不锈钢结构...
