供应麦克 MPM436W型 投入式 液位变送器 MPM436W
| 价 格： | 2600.00 | |
| 型号/规格： | MPM436W | |
| 品牌/商标： | 麦克 |
产品详细说明
MPM4700型 液位变送器
MPM416W型 投入式液位变送器 MPM416WK型 铠装插入式液位变送器 MPM416WRK型 软铠装液位变送器 MPM316W型 压阻式液位传感器 MPM426W型 投入式液位变送器 MPM460W型 多功能智能液位变送控制器 MPM436W型 投入式液位变送器 MPM489W型 液位变送器 MDM3051LT型 液位变送器 MDM4951LT型 液位变送器 MPM4710型 记录式变送器产品概述
该产品由高性能压力传感器作为测量元件，通过压力传感器，把与液位深度成正比的液体静压力准确测量出来，并经过专用信号调理电路转换成标准(电流或电压)信号输出，建立起输出信号与液体深度的线性对应关系，实现对液体深度的测量。产品精度高、体积小、使用方便，直接投入液体中，即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。
dzsc/19/2555/19255565.jpg
MPM436W型投入式液位变送
产品特点
•投入液体中的部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，防护等级为IP68；
•可选的接线盒为铸铝结构件，安装于方便接线的地方，防护等级为IP65；
•顶部不锈钢帽可拆卸，既可防止膜片的意外损伤，又便于定期清洗；
•MPM436W型量程可低至0.5mH2O，可抵抗较强的压力冲击；
•投入液体中的部分为全密封不锈钢结构，传感器与放大电路均在不锈钢全密封壳体内，防护等级为IP68；
•可选的接线盒为铸铝结构件，安装于方便接线的地方，防护等级为IP65；
•顶部不锈钢帽可拆卸，既可防止膜片的意外损伤，又便于定期清洗；
•MPM436W型量程可低至0.5mH2O，可抵抗较强的压力冲击；
性能参数
|
量程 |
MPM426W型 |
1、2、5、10、20、50、100、200mH2O |
|||
|
MPM436W型 |
0.5、1、2mH2O |
||||
|
允许过压 |
1.5倍满量程压力(MPM436W型：10倍满量程压力) |
||||
|
精度 |
MPM426W型 |
±0.25%FS(典型)±0.5%FS() |
|||
|
MPM436W型 |
±0.5％FS(最小)±1.0％FS() |
||||
|
稳定性误差 |
MPM426W型 |
±0.1%FS(典型)±0.2%FS()量程＞20mH2O |
|||
|
±10mmH2O(典型)±20mmH2O()量程≤20mH2O |
|||||
|
MPM436W型 |
±5mmH2O(典型) |
||||
|
温度漂移 |
MPM426W型 |
|
零点漂移，±%FS/℃ |
灵敏度漂移，±%FS/℃ |
|
|
量程＞10mH2O |
0.005(典型) |
0.01() |
0.02() |
||
|
量程≤10mH2O |
0.01(典型) |
0.02() |
0.02() |
||
|
量程≤5mH2O |
0.015(典型) |
0.03() |
0.02() |
||
|
量程≤2mH2O |
0.025(典型) |
0.05() |
0.02() |
||
|
MPM436W型 |
≤±0.15％FS/10℃(-20℃～＋70℃) |
||||
|
≤±0.2％FS/10℃(-30℃～-20℃) |
|||||
|
传输方式① |
二线 |
三线 |
三线 |
||
|
电源电压 |
15～28VDC(本安型经安全栅供电) |
15～28VDC |
15～28VDC |
||
|
输出信号 |
4～20mADC |
0～10/20mADC |
0/1～5/10VDC |
||
|
负载(Ω) |
＜(U-15)/0.02A |
＜(U-15)/0.02A |
＞5k |
||
|
与介质接 触 材 料 |
壳体：不锈钢1Cr18Ni9Ti |
密封件：氟橡胶 |
|||
|
橡胶护套：丁腈橡胶 |
电缆：Φ7.2mm聚乙烯(或聚氨脂)通气电缆 |
||||
|
膜片：不锈钢316L(MPM426W型)；96%氧化铝陶瓷(MPM436W型) |
|||||
|
使用温度范围 |
MPM426W型 |
-10℃～80℃；本安型：-10℃～60℃ |
|||
|
MPM436W型 |
-30℃～＋70℃； |
||||
|
贮存温度范围 |
-40℃～100℃(MPM426W型)；-30℃～85℃(MPM436W型) |
||||
|
防护等级 |
IP68 (传感器部分)；IP65 (接线盒部分) |
||||
|
防爆等级 |
ExiaⅡCT6 |
||||
①MPM436W型仅提供两线制输出形式的变送器，供电12～30VDC，负载＜(U-12)/0.02A-Rwire(Ω)，式中U为供电电压，Rwire为导线电阻。
外形结构dzsc/19/2555/19255565.jpg
电气连接
dzsc/19/2555/19255565.jpg
dzsc/19/2555/19255565.jpg
现场安装示意图
（单位：mm）
dzsc/19/2555/19255565.jpg
dzsc/19/2555/19255565.jpg
dzsc/19/2555/19255565.gif
选型指南
|
MPM426W |
型投入式液位变送器 |
||||||
|
MPM436W |
|||||||
|
|
量程（mH2O） |
[0～XmH2O]LL：电缆线长度，选用时建议L-X=（1～2）m |
|||||
|
|
代号 |
输出信号 |
|||||
|
E |
4～20mADC |
||||||
|
F |
1～5VDC |
仅MPM426W |
|||||
|
J |
0～5VDC |
||||||
|
Q |
0～10mADC |
||||||
|
U |
0～20mADC |
||||||
|
V |
0～10VDC |
||||||
|
|
代号 |
结构材料 |
|||||
|
隔离膜片 |
接口 |
壳体 |
仅MPM426W |
||||
|
22 |
不锈钢316L |
不锈钢 |
不锈钢 |
||||
|
24 |
不锈钢316L |
不锈钢316L |
不锈钢316L |
||||
|
25 |
钽 |
不锈钢 |
不锈钢 |
||||
|
|
代号 |
附加功能 |
|||||
|
M1 |
0～100%线性指示表 |
||||||
|
Y |
接线盒 |
||||||
|
i |
本安防爆型ExiaⅡCT6 |
MPM426W，选项C1、C3、C5仅用 |
|||||
|
C1 |
M20×1.5外螺纹压力接口，端面密封 |
||||||
|
C3 |
G1/2外螺纹压力接口 |
||||||
|
C5 |
M20×1.5外螺纹压力接口，水线密封 |
||||||
|
T |
船用 |
||||||
|
F1 |
固定法兰 |
||||||
|
|
|
||||||
|
MPM426W |
[0～3mH2O]5 |
E |
22 |
YiC1 |
完整的型号规格 |
||
选型提示
1、被测介质应与接触产品部分的材料相兼容，同时需要注明被测介质在测量状态时的密度(水除外)。
2、电缆线材质有两种，聚氨脂较为柔软，耐磨性好，可选择使用。在没有特殊注明要求的情况下，按聚乙烯电缆材料供货。
3、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产品及电源可靠接地。
4、若订购的MPM436W产品，其满量程折算＜0.5mH2O时，本公司提供1.0级精度的产品；
5、特殊要求，敬请与本公司商洽，并在订单中注明。
- 所属城市：河南 郑州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于真
- 电话：0371-55183995
- 传真：0371-86610196
- 手机：13303813693
- QQ ：
供应MDM460型 智能差压变送器 宝鸡 麦克
信息内容：产品概述 MPM/MDM460/MPM460W型多功能智能压力/差压/液位变送控制器可适用于露天及现场环境比较恶劣的场合，对现场压力、差压、液位进行精确测量和控制，是一种能够以RS485总线形式组网，同时需要实时显示现场测量值，并向其他设备提供标准模拟信号或提供接点控制信号的智能化多功能产品。该产品可广泛应用于化工、冶金、给排水、电厂、海洋、环境保护、航空、计量、科研等领域，实现压力、差压、液位信号的测量、传输、显示和控制。 dzsc/19/2555/19255566.jpg 产品特点 •RS485半双工通讯接口，能够进行数据信号传输和远程调校，方便组网，易与无线MODEM接口，实现数据无线远传； •感压部分分别采用扩散硅压阻式压力、差压敏感元件，采用非线性数字修正技术进行补偿，产品精度高； •变送控制器经过严格测试和筛选，性能可靠，电子壳体采用铸铝件，整机防护等级达到IP65； •现场可通过按键手动调校和进行参数设置，操作方便； •LED测量值显示和状态信息显示； •可提供最多五...

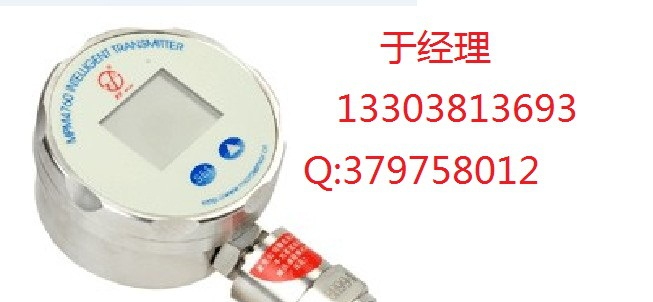

供应宝鸡 麦克 MPM4760型 智能 压力变送器 带数字显示
