厂家直销【FDGE10干式放电线圈】质优价廉
| 价 格： | 面议 | |
| 安装方式： | 立式密封 | |
| 电感量： | 00 | |
| 额定电流： | 5（mA） | |
| 种类： | 电感线圈 | |
| 磁芯形状： | 罐形 | |
| 导磁体性质： | 铁芯 | |
| 标称电压： | 380（V） | |
| 允许误差： | 0.01 | |
| 应用范围： | 保护 | |
| 品质因数Q： | 0.8 | |
| 封装形式： | 插件电感 | |
| 型号： | FDGE10 | |
| 骨架材料： | 铁氧体 | |
| 分布电容： | 00（F） | |
| 工作频率： | 低频 | |
| 绕线形式： | 单层密绕式 | |
| 品牌： | 振州 | |
| 感抗XL： | 00（Ω） | |
| 10000： | 5 |
FDGE12放电线圈
一、概述
FDGE10放电线图为环氧树脂真空浇注单相户内全封闭产品，其适用于额定频率50HZ、额定电压10KV以下的电力系统中。与高压并联电容器组并联连接，当电容器组与系统断开后，可在5S内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特别要求时，亦可带剩余电压绕组，起到继电保护作用。
二、技术参数
（1）产品执行标准：DL/T653-1998《电压并联电容器用放电线圈订货技术条件》
（2）负荷功率因数：COS=ф0.8（滞后）
（3）表面爬电距离：大于300MM
| 型号 | 电压比(V) | 准确级（0.2） |
| FDGE10/6.6/√3-1.7-1W | 6600/√3/100 | 0.5 |
| FDGE10/7.2/√3-1.7-1W | 7200/√3/100 | 0.5 |
| FDGE10/11/√3-1.7-1W | 11000/√3/100 | 0.5 |
| FDGE10/12/√3-1.7-1W | 12000/√3/100 | 0.5 |
| FDGE12/6.6/√3-4-1W | 6600/√3/100 | 0.5 |
| FDGE12/7.2/√3-4-1W | 7200/√3/100 | 0.5 |
| FDGE12/11/√3-4-1W | 11000/√3/100 | 0.5 |
| FDGE12/12/√3-4-1W | 12000/√3/100 | 0.5 |
| FDGE12/6.6/√3-5-1W | 6600/√3/100 | 0.5 |
| FDGE12/7.2/√3-5-1W | 7200/√3/100 | 0.5 |
| FDGE12/11/√3-5-1W | 11000/√3/100 | 0.5 |
| FDGE12/12/√3-5-1W | 12000/√3/100 | 0.5 |
| FDGE12/38.5/√3-4-1W | 38500/√3/100 | 0.5 |
| FDGE12/41.5/√3-4-1W | 41500/√3/100 | 0.5 |
三、FDGE10放电线图型号含义、概述、技术参数、与电容器连接方式 图
产品名称：FDGE10放电线圈
型号：FDGE10
声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页FDGE10放电线圈的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有人士为您选型。 另外可根据客户需求，订制非标产品。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘超
- 电话：0577-62708107
- 传真：0577-62708107
- 手机：18726349075
- QQ ：
厂家直销【LZZ-10(AK12)电流互感器】质优价廉
信息内容：LZZ-10、LZZJ-10 型电流互感器详细说明： LZZ-10、LZZJ-10 型电流互感器 本型电流互感器为环氧树脂浇注绝缘，全封闭、户内型产品，适用于频率50Hz、额定电压10KV及以下交流电力系统中作电流、电能测量及继电器保护用。 额定电流比(A)级次组合额定输出(VA)一秒热稳定电流(KA)动稳定电流(KA)0.2s0.20.535/50.2s/30.2/30.5/30.2s/10P0.2/10P0.5/10P101010150.51.2510/512.515/51.53.7520/52530/537.540/541050/5512.575/5820100/51025150/51640200/52050300/52050400/51515152050500/52563600/52563800/532801000/5152020
厂家直销【JDJ-3电压互感器】质优价廉

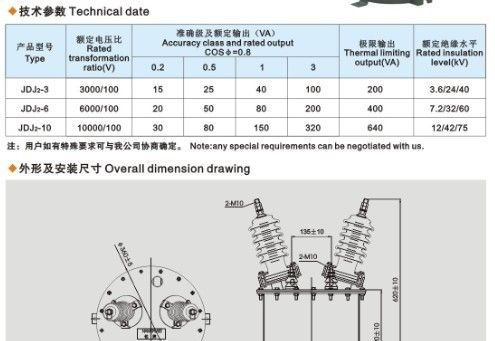

信息内容：JDJ-6,JDJ-3电压互感器一、概述JDJ-6,JDJ-3电压互感器为户内油漫式单相不接地电压互感器，供额定频率50Hz、3-35kV的电力系统中作电压电能测量及继电器保护用。二、结构简介本系列互感器为油浸绝缘结构，铁心为叠片式，心柱上套装一、二次绕组，一次绕组与二次绕组为同心式，绕在同一个骨架上，整个器身固定在箱盖上置于油箱中，油箱内装绝缘变压器，油面距箱内表面10-15mm。绕组出线经箱盖上的高低压磁套分别引出供安装接线用，箱盖与油箱密封，箱盖上有注油塞。三、使用条件1海拔高度不超过1000m；2周围环境温度不高于 40℃，不低于-5℃3周围空气的相对湿度不大于85%(200℃);四、JDJ-6,JDJ-3电压互感器外形尺寸及接线图
