厂家直销【JDJ-3电压互感器】质优价廉

价格：		面议
安装方式：		卧式密封
电感量：		00
额定电流：		220（mA）
种类：		电压互感器
磁芯形状：		工字形
导磁体性质：		铁芯
标称电压：		380（V）
允许误差：		0.01
应用范围：		测量
品质因数Q：		0.8
封装形式：		插件电感
型号：		JDJ-3
骨架材料：		油浸
分布电容：		00（F）
工作频率：		低频
绕线形式：		多层平绕式
品牌：		振州
感抗XL：		00（Ω）
10000：		220

详细介绍
企业详情

JDJ-6,JDJ-3电压互感器

一、概述

JDJ-6,JDJ-3电压互感器为户内油漫式单相不接地电压互感器，供额定频率50Hz、3-35kV的电力系统中作电压电能测量及继电器保护用。

二、结构简介

本系列互感器为油浸绝缘结构，铁心为叠片式，心柱上套装一、二次绕组，一次绕组与二次绕组为同心式，绕在同一个骨架上，整个器身固定在箱盖上置于油箱中，油箱内装绝缘变压器，油面距箱内表面10-15mm。绕组出线经箱盖上的高低压磁套分别引出供安装接线用，箱盖与油箱密封，箱盖上有注油塞。

三、使用条件

1海拔高度不超过1000m；
2周围环境温度不高于 40℃，不低于-5℃
3周围空气的相对湿度不大于85%(200℃);

四、JDJ-6,JDJ-3电压互感器外形尺寸及接线图

温州振州高压互感器有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 刘超
电话：0577-62708107
传真：0577-62708107
手机：18726349075
QQ ：

公司相关产品

厂家直销【LCZ-35Q电流互感器】质优价廉

信息内容：

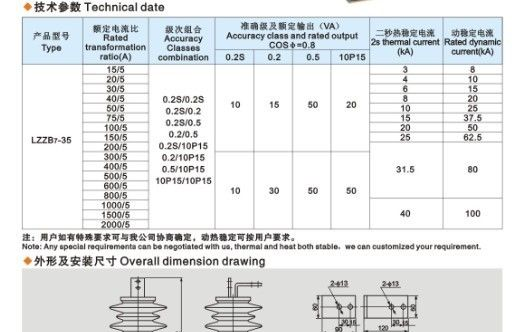

LZZB7-35电流互感器一、概述LZZB7-35电流互感器电流互感器为环氧树脂浇注全封闭产品，适用于额定频率50Hz或60Hz、额定电压35kV及以下户内装置的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。二、结构简介本型电流互感器为全封闭支柱式结构，耐污染及潮湿。本产品有两种不同的结构尺寸。LZZB7-35是LCZ-35替代产品。三、技术参数1、额定一次电流、准确级组合、额定输出及动、热稳定电流见表2、额定绝缘水平：40.5/95/185kV3、局部放电水平符合GB1208《电流互感器》标准。4、若用户有要求，测量级可为0.2S、0.5S级。额定一次电流(A)额定二次电流(A)准确级组合额定输出(VA)额定短时热电流(Ith)(kA)额定动稳定电流(Idyn) (kA)205,10.2/10P100.5/10P100.2/10P200.5/10P200.2/0.5/10P100.2/0.5/10P200.2/0.5/10P10/10P100.5/10P10/10P10/10P100.2/10P10/10P10/10P1030/5050/5030/2550/2520/50/5020/50/2520/50/50/5030/20/50/5020/20/50/5061530401230507516401002562.515032802003004005006007500.2/10P100.5/10P100.2/10P200.5/10P200.2/0.5/10P200.2/0.5/10P100.2/0.5/10P10/10P100.5/10P10/10P10/10P100.2/10P10/10P10/1...

详细内容>>

厂家直销【LZZBJ9-12电流互感器】质优价廉
