crystek射频连接器160系列40GHz同轴线缆
| 价 格： | 面议 | |
| 接口类型： | 耐腐蚀不锈钢303，依据ASTM- A582 | |
| 接触件材质： | 圆形镀银铜编织 | |
| 种类： | 射频同轴(RF) | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 应用范围： | 通讯 | |
| 型号/规格： | 160 | |
| 工作频率： | 高频 | |
| 特性： | 阻火/阻燃 | |
| 品牌/商标： | crystek | |
| 绝缘体材质： | 氟化乙烯丙烯 | |
| 读卡类型： | IC | |
| 制作工艺： | 见详细说明 |
160系列40GHz同轴线缆（配2.92mm不锈钢连接头）
防拉扣：重型胶粘剂
中心导体：镀银铜线
内编织：镀银铜带
外编织：圆形镀银铜编织
介质：低密度微孔聚四氟乙烯
外套：氟化乙烯丙烯
电缆外径：0.160英寸（4.06毫米）
连接器：耐腐蚀不锈钢303，依据ASTM- A582
中心：镀金铍铜
护套颜色：灰色
工作温度：-55℃至 85℃
（可提供-55℃至 125℃）
最小弯曲半径：1.0”
机械性能：
连接器腐蚀（盐雾）：符合MIL - STD-202
依据101方法测试电导率，5％ 盐溶液。
连接器耐久性：最少500次连接
电气性能：
阻抗：50欧姆
频率：高达40GHz
插入损耗：<0.9 dB/英尺, 40GHz
驻波比：<1.35, 40GHz
工作电压：500VRMS
标称容量：27.0 pF/英尺
传播速率：76％
射频屏蔽：< -90 dB
衰减（分贝/英尺, 不包括连接器损耗）：
0.08 Max. at 500MHz
0.17 Max at 2GHz
0.45 Max at 12GHz
0.57 Max at 18GHz
0.70 Max at 26GHz
0.90 Max at 40GHz
dzsc/19/2449/19244917.jpg
dzsc/19/2449/19244917.jpg
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： xu sir
- 电话：029-88863462
- 传真：-
- 手机：
- QQ ：
crystek射频连接器EZEE SS402系列
信息内容：EZEE SS402系列18GHz同轴线缆 EZEE不锈钢连接器使得多次连接变的简单,允许手工松紧， 采用六角螺母为大扭矩使用，适合实验室和现场使用; 防拉扣：重型胶粘剂 中心导体：SPCCS镀银铜线包复合固体 内编织：镀银铜带 外编织：圆形镀银铜编织 介质：聚四氟乙烯 外套：氟化乙烯丙烯 电缆外径：0.163英寸（4.14毫米） 连接器：耐腐蚀不锈钢303，依据ASTM- A582 中心：镀金铍铜 护套颜色：蓝色 工作温度：-55℃至 85℃ 可提供 -55℃至 125℃ 最小弯曲半径：0.8” 机械性能： 连接器腐蚀（盐雾）：符合MIL - STD-202 依据101方法测试电导率，5％ 盐溶液。 连接器耐久性：最少500次连接 电气性能： 阻抗：50欧姆 频率：18GHz 插入损耗：<0.7 dB/英尺, 18GHz 驻波比：<1.3, 18GHz 标称容量：29.4 pF/英尺 传播速率：70％ 射频屏蔽：< -110 dB 衰减（分贝/英尺, 不包括连接器损耗）： 0.07 Typ. @ 400MHz 0.11 Typ. @ 1GHz 0.16 Typ. @ 2GHz 0.21 Typ. @ 3GHz 0.27 Typ. @ 5GHz 0.41 Typ. @ 10GHz 0.58 Typ. @ 18GHzdzsc/19/2449/19244951.jpgdzsc/19/2449/19244951.jpg

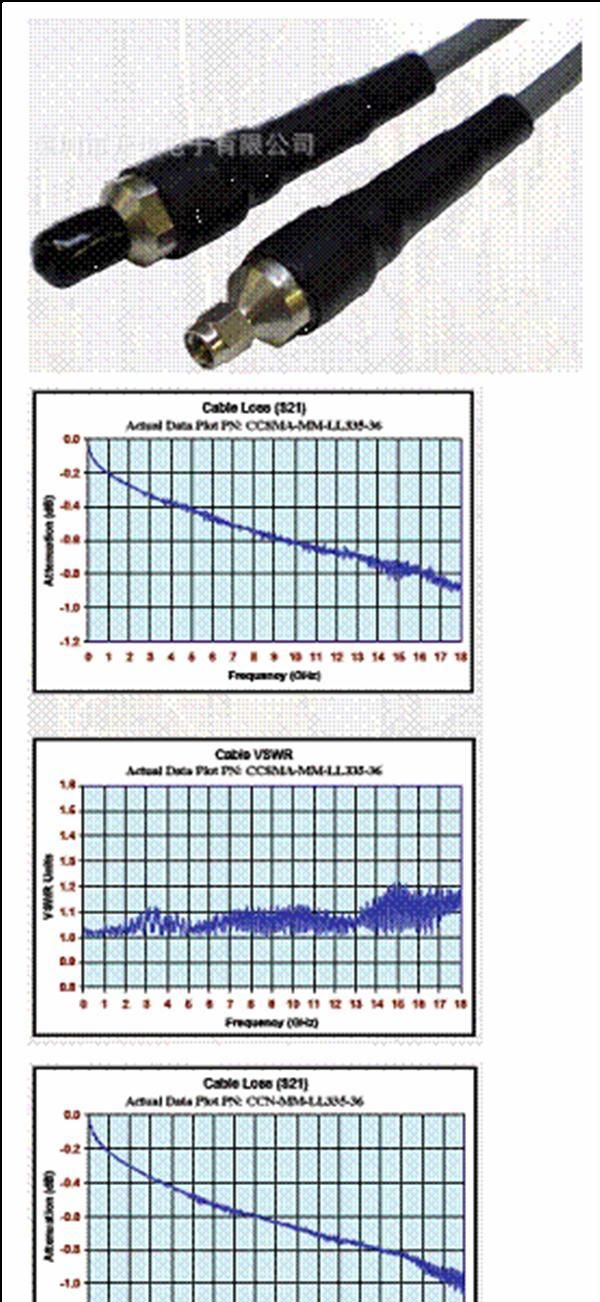

crystek射频连接器LL335系列18GHz同轴线缆
信息内容：LL335系列18GHz同轴线缆 特点：防拉扣：重型胶粘剂加氯丁橡胶护套中心导体：SPCCS镀银铜线包复合固体内编织：镀银铜带外编织：圆形镀银铜编织介质：聚四氟乙烯外套：氟化乙烯丙烯电缆外径：0.335英寸（8.5毫米）连接器：耐腐蚀不锈钢303，依据ASTM- A582 中心：镀金铍铜护套颜色：半透明绿色工作温度：-55℃至 125℃ 最小弯曲半径：0.8”机械性能：连接器腐蚀（盐雾）：符合MIL - STD-202依据101方法测试电导率，5％ 盐溶液。连接器耐久性：最少500次连接电气性能：阻抗：50欧姆频率：高达18GHz插入损耗：<0.22 dB/英尺, 18GHz驻波比：<1.3, 18GHz标称容量：25 pF/英尺传播速率：80％射频屏蔽：< -95 dB衰减（分贝/英尺, 不包括连接器损耗）：0.02 Typ. @ 400MHz0.05 Typ. @ 1GHz0.07 Typ. @ 2GHz0.08 Typ. @ 3GHz0.10 Typ. @ 5GHz0.17 Typ. @ 10GHz0.22 Typ. @ 18GHz可提供的连接器:SMA 公头Type N 母头Type N 穿墙母头Type N 直角公头TNC 公头输入功率(W, 25℃)2900 @ 400MHz1800 @ 1GHz1050 @ 3GHz850 @ 5GHz600 @ 10GHzdzsc/19/2457/19245747.jpgdzsc/19/2457/19245747.jpg
