crystek射频连接器LL335系列18GHz同轴线缆
| 价 格： | 面议 | |
| 接口类型： | 耐腐蚀不锈钢303，依据ASTM- A582 | |
| 接触件材质： | SPCCS镀银铜线包复合固体 | |
| 种类： | 射频同轴(RF) | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 应用范围： | 汽车 | |
| 型号/规格： | LL335系列18GHz同轴线缆 | |
| 工作频率： | 其他 | |
| 特性： | 其他 | |
| 品牌/商标： | crystek | |
| 绝缘体材质： | 氟化乙烯丙烯 | |
| 制作工艺： | 其他 |
LL335系列18GHz同轴线缆
特点：
防拉扣：重型胶粘剂加氯丁橡胶护套
中心导体：SPCCS镀银铜线包复合固体
内编织：镀银铜带
外编织：圆形镀银铜编织
介质：聚四氟乙烯
外套：氟化乙烯丙烯
电缆外径：0.335英寸（8.5毫米）
连接器：耐腐蚀不锈钢303，依据ASTM- A582
中心：镀金铍铜
护套颜色：半透明绿色
工作温度：-55℃至 125℃
最小弯曲半径：0.8”
机械性能：
连接器腐蚀（盐雾）：符合MIL - STD-202
依据101方法测试电导率，5％ 盐溶液。
连接器耐久性：最少500次连接
电气性能：
阻抗：50欧姆
频率：高达18GHz
插入损耗：<0.22 dB/英尺, 18GHz
驻波比：<1.3, 18GHz
标称容量：25 pF/英尺
传播速率：80％
射频屏蔽：< -95 dB
衰减（分贝/英尺, 不包括连接器损耗）：
0.02 Typ. @ 400MHz
0.05 Typ. @ 1GHz
0.07 Typ. @ 2GHz
0.08 Typ. @ 3GHz
0.10 Typ. @ 5GHz
0.17 Typ. @ 10GHz
0.22 Typ. @ 18GHz
可提供的连接器:
SMA 公头
Type N 母头
Type N 穿墙母头
Type N 直角公头
TNC 公头
输入功率(W, 25℃)
2900 @ 400MHz
1800 @ 1GHz
1050 @ 3GHz
850 @ 5GHz
600 @ 10GHz
dzsc/19/2457/19245747.jpg
dzsc/19/2457/19245747.jpg
- 所属城市：陕西 西安
- [联系时请说明来自维库仪器仪表网]
- 联系人： xu sir
- 电话：029-88863462
- 传真：-
- 手机：
- QQ ：
crystek射频连接器LL142系列18GHz金属装甲同轴线缆
信息内容：LL142系列18GHz金属装甲同轴线缆 防拉扣：重型胶粘剂加氯丁橡胶护套中心导体：SPCCS镀银铜线包复合固体内编织：镀银铜带外编织：圆形镀银铜编织介质：聚四氟乙烯外套：氟化乙烯丙烯电缆外径：0.355英寸（9.02毫米）连接器：耐腐蚀不锈钢303，依据ASTM- A582 中心：镀金铍铜装甲外壳：302不锈钢，完全联锁工作温度：-55℃至 85℃ （可提供-55℃至 125℃）最小弯曲半径：1.5”机械性能：连接器腐蚀（盐雾）：符合MIL - STD-202输入功率(W, 25℃)1200 @ 400MHz720 @ 1GHz400 @ 3GHz310 @ 5GHz220 @ 10GHz可提供的连接器:SMA 公头Type N 穿墙母头TNC 公头TNC 穿墙母头依据101方法测试电导率，5％ 盐溶液。连接器耐久性：最少500次连接电气性能：阻抗：50欧姆频率：高达18GHz插入损耗：<0.7 dB/英尺, 18GHz驻波比：<1.3, 18GHz标称容量：29.4 pF/英尺传播速率：70％射频屏蔽：< -110 dB衰减（分贝/英尺, 不包括连接器损耗）：0.05 Typ. at 400MHz0.08 Typ. at 1GHz0.11 Typ. at 2GHz0.14 Typ. at 3GHz0.18 Typ at 5GHz0.25 Typ at 10GHz0.36 Typ at 18GHzdzsc/19/2460/19246047.jpgdzsc/19/2460/19246047.jpgdzsc/19/2460/1924...

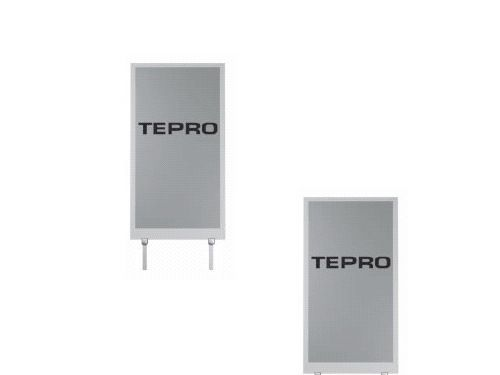

TEPRO电阻T系列
