铁芯电感 环形线圈 高频滤波
| 价 格： | 面议 | |
| 安装方式： | 卧式非密封 | |
| 电感量： | 0.3 | |
| 额定电流： | 10（mA） | |
| 种类： | 电感线圈 | |
| 磁芯形状： | 环形 | |
| 导磁体性质： | 铁芯 | |
| 标称电压： | 1（V） | |
| 允许误差： | 0.02 | |
| 应用范围： | 滤波 | |
| 品质因数Q： | 12 | |
| 封装形式： | 其他 | |
| 型号： | 1066182 | |
| 骨架材料： | 其他 | |
| 分布电容： | 12（F） | |
| 工作频率： | 高频 | |
| 绕线形式： | 单层间绕式 | |
| 品牌： | 国产 | |
| 感抗XL： | 100（Ω） |
江苏省宝应县昊源电子厂，成立于2009年01月，位于宝应县城乡交界处，地理环境优越、交通便利。目前合计占地50余亩，拥有厂房近2000平方米，配备了多种先进的生产设备和之相配套的先进电子检测设备。现有员工200余人，其中技术人员10余名，研发和生产电感线圈、环形线圈、共模扼流线圈、环形滤波器、差模电感以及其它相关电子元件，年产2000万只以上。
昊源宗旨是：P-价格公道，Q-品质保证，D-交货及时，S-样品服务，T-技术提升，PQDST让我们确信能够满足所有客户要求。
凭借我们的良好信誉、可靠的质量、公道的价格及准时的供给，已赢得了众多客户的信赖。我们也同时坚信，今后以优良的服务、优质的产品、优越的技能还会博得更多客户的青睐和垂爱！
愿我们的服务为您的事业辉煌增色！
特征:
广泛应用于电源转换和线路滤波。
铁粉芯磁环，性能稳定，成本低。
体积由小到大，满足各种应用电路的需求。
耐温130或180度聚安脂漆包线。
高饱和电流。
可外涂凡立水以固定铜线及增加绝缘。
用于各种开关电源及逆变器，UPS等。
dzsc/19/2419/19241903.jpg | ||||||
环形线圈通用尺寸表 | ||||||
型号 | D (Max) | 引脚长度 | ||||
2026 | 4.5mm | 15.0mm | ||||
3026 | 7.0mm | |||||
5026 | 10.0mm | |||||
6826 | 24.0mm | 10.5mm | 15.0mm | 1.5mm | 1.0-5.0A | 25uH-500uH |
8026 | 26.5mm | 11.5mm | 15.0mm | 2.0mm | 3.0-5.0A | 50uH-960uH |
10626 | 36.0mm | 19.5mm | 15.0mm | 2.5mm | 2.0-10.0A | 30uH-850uH |
13026 | 42.0mm | 21.5mm | 15.0mm | 2.5mm | 2.0-10.0A | 30uH-950uH |
电感量公差范围： 5%； 10%； 20% | ||||||
更多规格请咨询：宝应昊源电子
联系方式：
手 机：18951041458张栋
QQ：985211045
邮箱：zhangdong200804@yahoo.cn 电 话：0514-88802992
- 所属城市：江苏 扬州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张栋
- 电话：0514-88802992
- 传真：0514-88802992
- 手机：
- QQ ：
供应差模电感 变压器 环形电感
信息内容：dzsc/19/2440/19244083.jpgdzsc/19/2440/19244083.jpgdzsc/19/2440/19244083.jpgdzsc/19/2440/19244083.jpgdzsc/19/2440/19244083.jpg 特征:广泛应用于电源转换和线路滤波。铁粉芯磁环，性能稳定，成本低。体积由小到大，满足各种应用电路的需求。耐温130或180度聚安脂漆包线。高饱和电流。可外涂凡立水以固定铜线及增加绝缘。用于各种开关电源及逆变器，UPS等。dzsc/19/2440/19244083.jpg环形线圈通用尺寸表型号A (Max)D (Max)引脚长度F(Max)额定电流电感量20268.0mm4.5mm15.0mm1.5mm0.1-0.5A5uH-27uH302612.0mm7.0mm15.0mm1.5mm0.5-2.0A10uH-14uH502618.0mm10.0mm15.0mm1.5mm1.0-3.0A20uH-68uH682624.0mm10.5mm15.0mm1.5mm1.0-5.0A25uH-500uH802626.5mm11.5mm15.0mm2.0mm3.0-5.0A50uH-960uH1062636.0mm19.5mm15.0mm2.5mm2.0-10.0A30uH-850uH1302642.0mm21.5mm15.0mm2.5mm2.0-10.0A30uH-950uH电感量公差范围： 5%； 10%； 20%更多规格请咨询：宝应昊源电子 联系方式：手 机：18951041458张栋QQ：985211045邮箱：zhangdong200804@yahoo.cn 电 话：0514-88802992
环形电感 体积小 耗能低

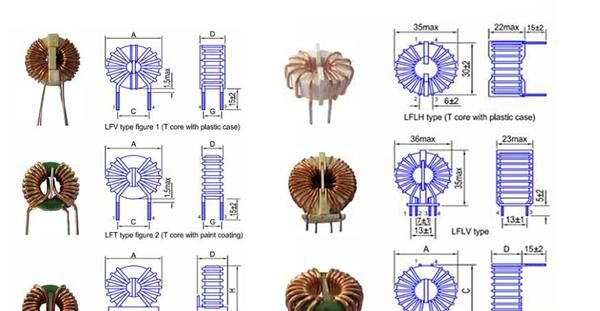

信息内容：昊源LF系列线路滤波器（共模电感Common mode Choke)，也叫共模扼流圈，是将两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。昊源TC系列环型电感器均符合ROHS规范，Lead-Free无铅标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与昊源业务联系。LF线路滤波器常用规格 图示及尺寸 dzsc/19/2453/19245318.jpgLF线路滤波器 常用磁环尺寸 12x6x412.7x7.9x4.512.7x7.9x5.212.7x7.9x713x7x514x8x414x8x914x9x516x9x516x9x816x10x516x10x816x12x818x10x718x10x1219x13x620x10x1020x10x1220x12x820x12x1022x14x6.522x14x831x19x831x19x1...
