环形电感 体积小 耗能低
| 价 格： | 面议 | |
| 安装方式： | 立式密封 | |
| 电感量： | 25-40 | |
| 额定电流： | 100（mA） | |
| 种类： | 磁环电感 | |
| 磁芯形状： | 环形 | |
| 导磁体性质： | 铁氧体磁芯 | |
| 标称电压： | 220（V） | |
| 允许误差： | 0.2 | |
| 应用范围： | 滤波 | |
| 品质因数Q： | 25 | |
| 封装形式： | 普通电感 | |
| 型号： | T31*19*13 | |
| 骨架材料： | 胶木 | |
| 分布电容： | 15（F） | |
| 工作频率： | 高频 | |
| 绕线形式： | 单层密绕式 | |
| 品牌： | 国产 | |
| 感抗XL： | 1.0（Ω） |
昊源LF系列线路滤波器（共模电感Common mode Choke)，也叫共模扼流圈，是将两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。
昊源TC系列环型电感器均符合ROHS规范，Lead-Free无铅标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与昊源业务联系。

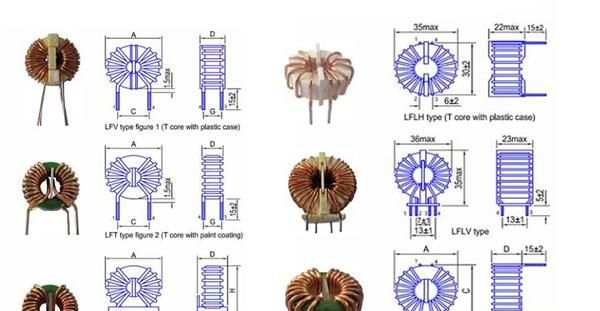

LF线路滤波器常用规格 图示及尺寸 | |||||
|
|
|
|
|
|
dzsc/19/2453/19245318.jpg | |||||
LF线路滤波器 常用磁环尺寸 | |||||
|
|
|
|
|
|
12x6x4 | 12.7x7.9x4.5 | 12.7x7.9x5.2 | 12.7x7.9x7 | 13x7x5 | 14x8x4 |
14x8x9 | 14x9x5 | 16x9x5 | 16x9x8 | 16x10x5 | 16x10x8 |
16x12x8 | 18x10x7 | 18x10x12 | 19x13x6 | 20x10x10 | 20x10x12 |
20x12x8 | 20x12x10 | 22x14x6.5 | 22x14x8 | 31x19x8 | 31x19x12 |
31x19x15 | 36x23x15 | 37x22x10 | 37x22x14 | 38x19x13 | 38x22x16 |
12x6x4 | 12.7x7.9x4.5 | 12.7x7.9x5.2 | 12.7x7.9x7 | 13x7x5 | 14x8x4 |
免费咨询电话： 电话：0514-88804388 传真：0514-88802992
手机：18951041458 张栋 邮箱：zhangdong200804@yahoo.cn
"- 所属城市：江苏 扬州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 张栋
- 电话：0514-88802992
- 传真：0514-88802992
- 手机：
- QQ ：
