供应二极管STZ8082C，稳压二极管STZ8082C
| 价 格： | 面议 | |
| 型号/规格： | STZ8082C | |
| 品牌/商标： | GOOD-ARK | |
| 封装形式： | SOD-323 | |
| 环保类别： | 无铅环保型 | |
| 安装方式： | 贴片式 | |
| 包装方式： | 散装 |
STZ8082C稳压二极管特性：
表面材料：硅
功耗：300mW
封装：SOD-323
结点温度：150℃
存储温度范围：-55℃~150℃
STZ8000系列稳压二极管的参数（T=25℃）：
如何识别二极管
小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“gui”）和锗（读“zhe”）。我们常听说的美国硅谷，就是因为起先那里有好多家半导体厂商。
. 二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 曾向奔
- 电话：020-83182723
- 传真：020-83389441
- 手机：13928786606
- QQ ：
供应稳压管MMBZ5228BW，MMBZ5228BW齐纳二极管

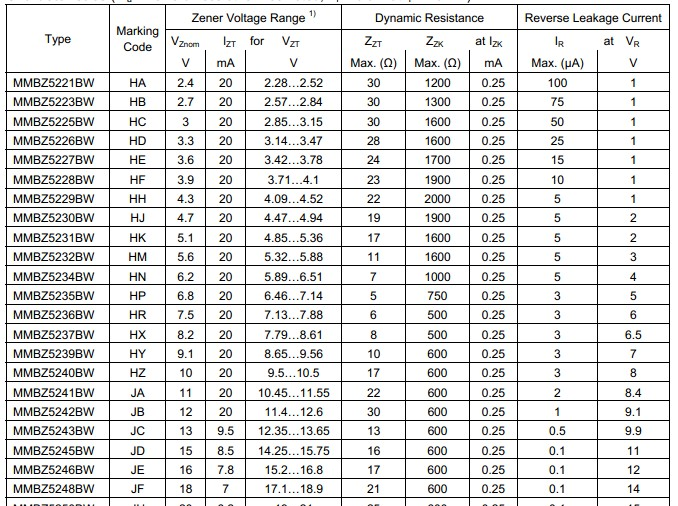

信息内容：MMBZ5228BW稳压二极管参数： 表面材料：硅 功耗：200mW 工作温度：-65℃~150℃ MMBZ52系列稳压二极管属性（I=10mA：V＜0.9v）： dzsc/19/2309/19230956.jpg 二极管又称晶体二极管,简称二极管(diode)，另外，还有早期的真空电子二极管；它是一种具有单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的转导性。一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。
