供应【JDZX-6、JDZX-10R(同于REL-6、10R）电压互感器】厂家直销
| 价 格： | 2300.00 | |
| 型号/规格： | JDZX-6、JDZX-10R | |
| 品牌/商标： | 振州 |
JDZX-6R JDZX-10R 电压互感器(等同于REL－6R、10R)
JDZX-6R JDZX-10R型电压互感器为户内式环氧树脂浇注全封闭式产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的中性点非有效接地电力系统中作电压、电能测量和继电保护用。产品符合IEC60044-2:1997及GB1207-1997《电压互感器》标准。
JDZX-6R JDZX-10R型电压互感器为全封闭产品。一次带有熔断器保护。熔断器装在互感器内部。一、二次绕组和铁芯均浇注在环氧树脂内，绝缘性能优良，耐潮湿。
JDZX-6R JDZX-10R技术参数
1. 配用熔断器JDZR8-10A,B,C为XRNP□-12型，0.2A，50kA；JDZXR8-10A,B,C为XRNP□-12型，0.5A，50kA。特殊要求请在订货时注明。
2. 局部放电水平符合GB1207-1997《电压互感器》标准。
3. 产品表面爬电距离满足Ⅱ级污秽等级
| 产品型号 | 额定电压比 | 准确级及额定输出 | 极限输出 | 额定绝缘水平 | ||||
| 0.2 | 0.5 | 1 | 3 | 3P 6P | ||||
| JDZW-6R (REL-6R) | 6000/√3 100/√3 100/√3 | 15 | 30 | 60 | 50 | 50 | 200 | 7.2/32/60 |
| JDZW-10R (REL-10R) | 10000/√3 100/√3 100 ">10000/√3 100/√3 100 | 15 | 30 | 60 | 50 | 50 | 200 | 12/42/75 |
JDZX-6R JDZX-10R 电压互感器 型号说明，原理作用，安装接线图，价格，资料参数
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 谢小姐
- 电话：0577-27876796
- 传真：0577-27876796
- 手机：15957730475
- QQ ：
供应【JSZJ-6、JSZJ-10电压互感器】厂家直销、价格优惠
信息内容：本型电压互感器为环氧树脂浇注绝缘、户内型产品。适用于交流50Hz，10kV及以下三相线路，中性点非有效接地系统中，供测量电压、电能和功率以及继电保护用。 结构简介 本型电压互感器为半浇注式，体积小，气候适应性强。互感器铁芯采用带有旁铁轭的芯式结构，采用优质冷轧硅钢片叠装成长方形，露在空气中。其一次、二次及剩余电压绕组同心地绕在一起，用环氧树脂浇注成型，三个浇注固定在一起，一次绕组为全绝缘，电压互感器联接组Y0/Y0/△-12-11（辅助二次线圈接成开口三角形）
供应【JSZW-6、JSZW-10电压互感器】厂家直销、优质价廉

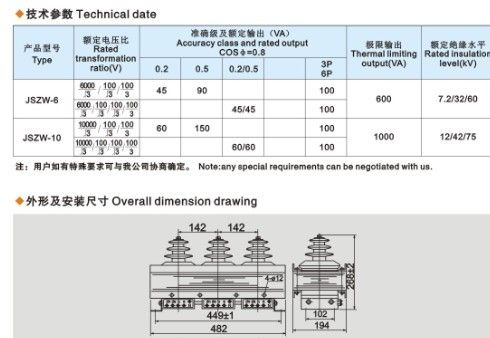

信息内容：JSZW-10、JSZW-6型电压互感器(三相、户内、干式) JSZW-10、JSZW-6 系列电压互感器为三相、户内、干式产品，JSZW3-10为Yo/Yo/［连接JSZW3-10F为Yo/Yo/Yo/[连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控 和继电保护用。 JSZW-10、JSZW-6 型电压互感器产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片，经退火处理。 JSZW3-10型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时，每组需三个浇注体，套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。 1．海拔高度不超过3000米; 2.周围环境温度不高于十40'C，不低于-5'C; 3.周围空气的相对湿度不大于85%（20'C）； 4.安装场所无腐蚀性的气体． JSZW-6,JSZW-6,JSZW-10电压互感器技术参数 产品型号 额定电压比(V) ...
