一、MMA243F旋转位置传感器性能参数
工作电压 VCC TA = 25°C 1 5 V
工作电流 ICC TA = 25°C 14(2) μA
电阻 R TA = 25°C 70(3) kOhm
输出范围 VOUT TA = 25°C 800 mV/V
偏移电压(4) VOQ TA = 25°C ±5 mV/V
TCOV(5) Operating -0.1 %/°C
工作磁场 B Operating 60 400 Oe
二、MMA243F旋转位置传感器概述

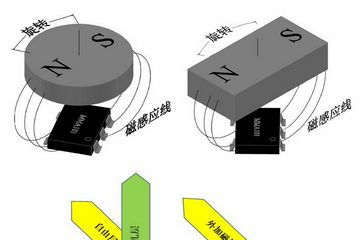

在角度传感器的应用场合下,在MMA243F芯片上方放置一块磁铁以提供平行于芯片表面方向的工作磁场,芯片输出与磁场角度成正弦和余弦关系的电压信号。 MMA243F采用两个独特的推挽式惠斯通电桥结构设计,每个惠斯通电桥包含四个高灵敏度TMR传感元件,使得其输出信号的峰峰值可达工作电压的80%,从而省去了许多应用中所需要的外部信号放大处理电路。此外,独特的TMR惠斯通电桥结构有效地补偿了传感器的温度漂移。MMA243F性能优越,采用超小型LGA8封装形式,尺寸仅为3.0 mm 3.0 mm 0.95 mm。
三、MMA243F旋转位置传感器优点:
响应频率高,可达GHz以上
精度高,灵敏度高、信噪比好、分辨率高、线性好、线性范围宽
功耗更低,电阻率大、工作电流小,工作电压低
温度稳定性好,工作温度范围宽,可达200摄氏度
四、MMA243F旋转位置传感器应用
水表的发展已经有两百多年的历史,随着城市供水事业的发展,中国的水表工业也相应地发展起来了。目前中国水表市场上,存在着普通机械水表、IC卡智能水表、无线远传水表等共同使用的现象。
节水是我国的一项基本国策,为建设节水型社会,政府和自来水公司正在加快阶梯水价的实施步伐,普通的机械水表已无法给居民生活用水阶梯式计量水价提供技术支持,而智能水表能够提供这一技术支持。
心动不如行动,赶紧拿起您手中的电话,选择我们的产品,只有您的满意,才是我们的宗旨!!!
欢迎广大新老顾客来电选购或咨询,多维科技欢迎您!
联系方式:
1. 服务电话:0512-56366222
2. 电话:0512-56319303 联系人:张先生
3. 或直接将您的意见发送到 info@dowaytech.com
一、MMA243F(TMR)双轴角度传感器特点: 隧道磁电阻 ( TMR) 技术 超大输出信号,无需信号放大 超低功耗 超高频率响应 >20 MHz 优越的温度稳定性 低磁滞 宽工作电压范围 工作间隙大 极小封装尺寸 二、MMA243F(TMR)双轴角度传感器极限参数 工作电压 VCC 6 V 存储温度 Tstg -50 ~ 150 °C 工作磁场 B 2000 Oe(1) ESD (HBM) 4000 V 三、MMA243F(TMR)双轴角度传感器性能参数 工作电压 VCC TA = 25°C 1 5 V 工作电流 ICC TA = 25°C 14(2) μA 电阻 R TA = 25°C 70(3) kOhm 输出范围 VOUT TA = 25°C 800 mV/V 偏移电压(4) VOQ TA = 25°C ±5 mV/V TCOV(5) Operating -0.1 %/°C 工作磁场 B Operating 60 400 Oe 角度误差 E Operating 1 Degree 使用温度 TA Operating -40 125 °C 注: (1) 1 Oe (Oersted) = 1 Gauss in air = 0.1 millitesla = 79.8 A/m。 (2) ICC = VCC/R, 工作电流随工作电压呈线性关系变化。 (3) 电阻值有多种选择,详情请咨询多维科技有限公司。 (4) 偏移电压:角度为零时,传感器输出电压(正余弦模式)。 (5) TCOV:在恒定工作电压下,输出信号随温度变化的百分比。...
多江苏多维科技有限公司拥有的磁传感芯片的制造设备,拥有多项自主知识产权和核心技术,并不断地完善和扩展所涉及的核心技术和知识产权。 角度传感器的概述 你可以很容易的测出位置和速度。当在机器人身上连接上轮子(或通过齿轮传动 角度传感器来移动机器人)时,可以依据旋转的角度和轮子圆周数来推断机器人移动的距离。然后就可以把距离转换成速度,你也可以用它除以所用时间。 作为开环PCB级电流传感器的应用 被测磁场方向平行于TMR芯片灵敏方向,一个TMR 芯片位于电流线的正上方,被测电流被覆制在PCB板上,被测电流Ip流经电流线,在TMR芯片位置产生平行于TMR芯片灵敏方向的磁场B,TMR芯片感应感应到被测电流线产生的磁场B,TMR芯片的输出信号直接取出或经过简单的差分电路输出既可将信号取出,得到最终的输出信号Vout。 公司介绍 江苏多维科技有限公司是一家创新型的高科技公司,由多位欧美留学归国博士创办,提供基于先进的第四代磁传感技术——隧道磁电阻(TMR)的磁性感应芯片及其相关的应用解决方案,该芯片可用于医疗、物联网、新能源、消费电子、工业控制、汽车电子、航空航天等领域。 ...
