深圳厂家现货供应TYF晶振用于楼道商场监控 贴片晶振3225 48M
| 价 格： | 0.95 | |
| 加工定制： | 是 | |
| 品牌/商标： | TYF | |
| 型号/规格： | 3225 | |
| 种类： | 晶振 | |
| 标称频率： | 48（MHz） | |
| 调整频差： | 0.000020（MHz） | |
| 温度频差： | 0.000030（MHz） | |
| 总频差： | 0.000050（MHz） | |
| 负载电容： | 20（pF） | |
| 负载谐振电阻： | 50（Ω） | |
| 激励电平： | 100（mW） | |
| 基准温度： | 25（℃） |
深圳市天乙福星电子有限公司
电话：0755----82765491传真：0755—--26666856
晶體技術規格表
CRYSTAL UNIT SPECIFICATION
Nominal Frequency 標稱頻率：48.000MHz
| |
Mode of Oscillation 振動模式： AT, Cut, Fundamental
| |
Frequency Tolerance at 25℃ 調整頻差： ±20ppm
| |
Temperature Frequency Stability 溫度頻差：±30ppm
| |
Operating Temperature Range工作溫度：-20℃-- 70℃1
| |
Storage Temperature 貯存溫度：-40℃-- 85℃
| |
Equivalency Resistance 等效電阻：≤25Ω1
| |
Load Capacitance 負載電容: 20pF
| |
Drive Level 激勵功率： 10μW
| |
Shunt Capacitance 分佈電容：≤7.0pF1
| |
Insulation Resistance 絕緣阻抗：＞500MΩ at DC 100V
| |
印字标识：48.000 MHZ
|
深圳市天乙福星电子有限公司
电话：0755----82765491传真：0755—--26666856
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王立民
- 电话：
- 传真：
- 手机：
- QQ ：

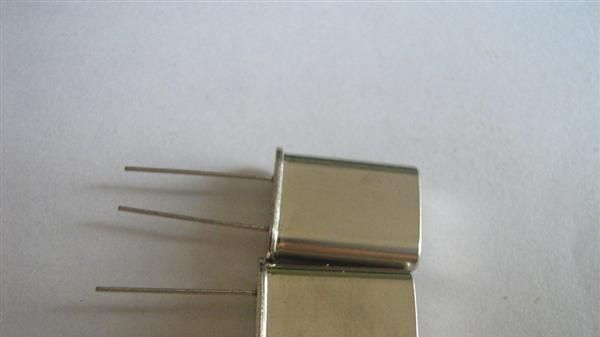

深圳厂家现货供应TYF晶振用于高端数控机床晶振49U 1.8432M
信息内容：石英晶体石英(SiO2)由硅和氧两种元素组成。切割角度和振动模式 根据不同用途，将石英晶棒按照特定的晶向切割成晶片，即可制成石英晶体。其振动切型、频率变化及其特性如图所示： 标称频率 该频率特指晶体元器件的性能指标，表示为MHz或KHz。 频率偏差 标称频率在一定温度（一般是25℃）下的允许偏差，表示为百万分之几（ppm）。 频率稳定性 稳定性是指标称频率在一定温度范围内的允许偏差，规定在25℃下，此项偏差为0，以标称频率的百万分之几（ppm）来表示。如前所述，这个参数与石英晶片的切角密切相关。 频率温度特性： AT切厚度切石英晶体随切角变化的频率温度特性曲线。由于AT切频率温度特性等效于三次方程，因此在较宽的温度范围内有较好的频率稳定性。由于XY切型频率温度特性等效于二次方程。是一顶点横坐标在25℃，纵坐标为0，开口向下的抛物线，频率的稳定性受温度影响较大。 工作温度范围 石英晶体元器件在规定的误差内工作的温度范围。 储存温度范围 晶体在非工作状态下保持标准特性的储存的温度范围。 等效电路 一个产生主谐振频率的石英晶体可以表达为一个等效电路---一般包括一个由电感、电容和电阻组成的串联电路和...
深圳厂家现货供应天乙福星晶振用于窃听器贴片晶振7050 10MHZ
信息内容：深圳市天乙福星电子有限公司是一家生产和销售石英晶振的公司，主要以插件49S和贴片7050 6035 5032 3225 2520 2016的系列为主，随着科技的发展和器件的小型化的发展的要求，7050 6035等产品已经停产或少量生产，主要以3225为主导产品，慢慢过度到2520和2016等型号。 公司在华强广场设有展柜Q2A262电话82765491 13600163936. QQ 494164006欢迎来电，石英谐振器QUARTZ CRYTAL RESONATOR10.000MHz1盒型 HOLDER TYPE SMD70502标称频率NOMINAL FREQ10.000MHz3振动模式 MODE OF OSC基频4调整频差 FREQ.STABILITY±20PPM5温度频差 FREQ.TOLERANCE ±30PPM6谐振电阻 RESONATE RESISTOR70Ω7工作温度 OPERATING TEMP-10~ 60℃8负载电容 LOAD CAP18PF9激励功率 DRIVE LEVEL 100 µ W10静电容 SHUNT CAP ≤7.0PF11绝缘电阻 INSULATION R ≥500MΩ（100VDC）12漏气率 LEAKING R 2*10-8ATM.CC/SEC13年老化率 AGING ±3PPM/YEAR
