价 格: | 1000.00 | |
应用范围: | 专用 | |
品牌/商标: | Inovance/汇川 | |
产品系列: | MD320 | |
型号/规格: | MD320 | |
额定电压: | 三相AC380(V) | |
适配电机功率: | 5.5(kW) | |
控制方式: | 电流矢量 | |
供电电压: | 低压 | |
电源相数: | 三相 | |
输出电压调节方式: | PWM控制 | |
外型: | 塑壳 | |
营销方式: | 厂家直销 | |
额定电流: | 5.4~883.0(A) | |
电机容量: | 1.0~630.0(KVA) |
汇川MD320变频器实现高精度位置同步控制-切纸机应用
中国船舶重工集团公司第七一八研究所 测控部 马洪
一、 引言
在造纸行业中,经常需要高精度位置同步控制,特别是切纸机这样的机械,对于位置精度要求极高的情况下,靠普通变频器的速度控制已经难以满足要求,一般只有采用直流或者交流伺服来解决,本文针对这一情况,提出了采用汇川MD320带简易伺服功能变频器,实现高精度位置同步控制在切纸机中的应用方案。
二、 系统组成
MD380M是基于MD380开发的专机,主要应用于使用异步电机或永磁同步电机,进行定位/定长控制、脉冲跟踪控制的相关行业。1.普通异步机或者同步电机,均可进行定位控制。2.多种定位控制方式,包括相对式、式、分度盘等。3.平滑的速度曲线。4.定位控制支持32组位置/长度设定,可有5个IO选择切换。5.支持Modbus、CAN、Profibus-DP,与PLC,HMI等通讯。6.可接收500Kpps高速测长脉冲信号。7.内含3个高速DI。8.可根据客户需求进行特殊订制功能。 MD380M与MD380的兼容性:MD380M继承了MD380的特点,MD380的所有扩展卡都可以用在MD380M上,还可以通过IO扩展口使用第二编码器功能,如MD38DW1/2/3。 MD380M与MD380的兼容性功率段与MD380相同主拓扑完全与MD380相同结构完全与MD380相同硬件控制板与MD380不同。与IS380控制板相同。软件兼容MD380,增加了定位控制、脉冲跟踪功能"

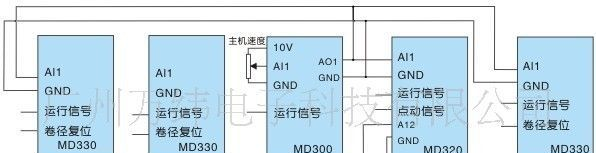

系统方案: 复合机是指通过某种工艺方法,将两种或两种以上的材料层合在一起,形成新的一体材料的设备。经过复合后的材料一方面保持原有材料的优点,另一方面还能弥补彼此的缺点。其传动系统主要由上胶电机、复合电机、收卷电机和放卷电机组成,分别用MD300、MD320和MD330控制。其中MD330工作在开环转矩模式下,通过线速度进行卷径计算,保持恒张力控制。如图所示:dzsc/19/1635/19163549.jpg 双工位复合机控制系统图方案说明:■此方案中收卷及放卷均用汇川张力专用变频器来控制,工作在开环转矩模式,可以实现恒张力控制;■ 复合电机驱动用汇川MD300变频器来控制,主机速度用电位器或加减速按钮控制。推荐使用加减速按钮来控制速度,可以使加减速过程更稳定。并实现在复合机上多点、异地控制,更方便用户操作;■上胶电机驱动用汇川MD320变频器来控制,MD300的输出端子AO1作为上胶变频器的主速度给定。摆杆电位器模拟量输入通过AI2通道作为PID的反馈量。MD320的频率源为主频率AI1和辅助频率源(PID)叠加的方式。通过调整过程PID的参数,可以获得非常稳定的效果。MD320另外增设了点动信号,可以单独控制胶辊的运行;方案优势:■...
