CW1D-05A-T插座式电源滤波器
| 价 格： | 10.00 | |
| 品牌： | 安州 | |
| 型号： | CW1D-05A-T | |
| 种类： | 滤波器 | |
| 标称频率： | 1（MHz） | |
| 调整频差： | 1（MHz） | |
| 温度频差： | 1（MHz） | |
| 总频差： | 1（MHz） | |
| 负载电容： | 1（pF） | |
| 负载谐振电阻： | 1（Ω） | |
| 激励电平： | 1（mW） | |
| 基准温度： | 1（℃） | |
| 插入损耗： | 1（dB） | |
| 阻带衰减： | 1（dB） | |
| 输入阻抗： | 1（kΩ） | |
| 输出阻抗： | 1（kΩ） |
交流单相通用型滤波器
l 常规通用单相滤波器，价格优惠，安装简单;
General Single-phase ac filters, low price, easy to install
l 高频抑制性能优异，补充基板滤波电路高频性能不足;
Excellent interference-supression for high frequency
l 低泄露电流，高品质元件，性能有保证。
Low leakage current and high quality components ensure the safety and reliability of filter.
l 通用于电子设备，食品仪表，医疗电子等。
Available for electronic equipments, instruments, electronicmedical devices and so on
技术参数
额定电压 | 250VAC MAX | 工作频率 | 50/60Hz | |
测试电压 | 线-线 | 1450VDC 2秒钟 | 额定电流 | 1~10A |
线-地 | 2250VDC 2秒钟 | 气候类别 | 25/85/21 | |
产品列表
产 品 型 号 | 电路图 | 额定电流 | 泄露电流 | 外型尺寸 | 连接方式 | 同型号 |
AN-1A2IL | 图1 | 1A | ≤0.5mA | 图1 | IEC | CW1D-1A-T |
AN-2A2IL | 图1 | 2A | ≤0.5mA | 图1 | IEC | CW1D-2A-T |
AN-3A2IL | 图1 | 3A | ≤0.5mA | 图1 | IEC | CW1D-3A-T |
AN-5A2IL | 图1 | 5A | ≤0.5mA | 图1 | IEC | CW1D-5A-T |
AN-6A2IL | 图1 | 6A | ≤0.5mA | 图1 | IEC | CW1D-6A-T |
AN-10A2IL | 图1 | 10A | ≤0.5mA | 图1 | IEC | CW1D-10A-T |
原理图
dzsc/19/1566/19156645.jpg
外壳尺寸
dzsc/19/1566/19156645.jpg
"
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈可
- 电话：577-62778483
- 传真：577-62778483
- 手机：
- QQ ：
FT310-6 三相三线一级滤波器 三相滤波器
信息内容：交流三相三线电源滤波器特点及应用l 常规通用安装方便l 较低的泄漏电流，较小的体职l 广泛适用于△方式连接的各种电力设备，如打印设备、包装设备、纺织设备、工业空调、UPS、X-Ray、CT等l 具有优异的干扰抑制能力，安全可靠。 技术指标额定电压250/440VAC额定电流@40℃1-250A测试电压相-相2250VDC气候类别25/085/21相-地2700VDC工作频率50/60Hz产品列表产品型号额定电流@40℃泄漏电流250VAC/50Hz外形尺寸连接试FT310-66A＜2.0mAFig.1螺栓 M4FT310-1010A＜2.0mAFig.1螺栓 M4FT310-2020A＜2.0mAFig.1螺栓 M4FT310-3030A＜2.0mAFig.2螺栓 M6FT310-4040A＜2.0mAFig.2螺栓 M6FT310-5050A＜3.0mAFig.3螺栓 M6FT310-8080A＜7.0mAFig.4螺栓 M8FT310-100100A＜7.0mAFig.4螺栓 M8FT310-150150A＜7.0mAFig.4螺栓 M10FT310-200200A＜7.0mAFig.4螺栓 M10电路原理图 dzsc/19/1575/19157599.jpg
DNF58-H-30A 单相交流电源滤波器

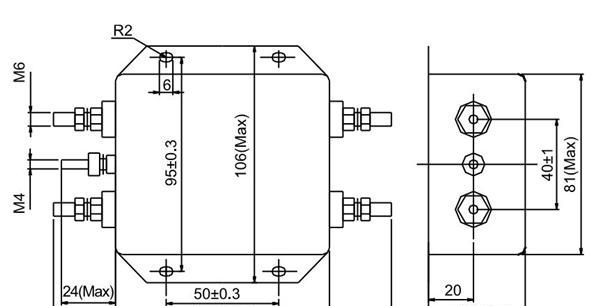

信息内容：交流单相通用型滤波器 特点l 常优异的插入损耗特性 l 适用于开关电源、UPS，以及其他工业自动化控制设备l DNF58-H系列双π型网络结构 技术参数 额定电压250VAC MAX工作频率50/60Hz测试电压线-线1450VDC 2秒钟额定电流20-50A线-地2250VDC 2秒钟气候类别25/85/21 产品列表产 品 型 号电路图额定电流泄露电流外型尺寸连接方式DNF58-H-10A图110A≤0.75mA图1螺 栓DNF58-H-20A图120A≤0.75mA图1螺 栓DNF58-H-30A图130A≤0.75mA图1螺 栓DNF58-H-40A图140A≤0.75mA图1螺 栓DNF58-G-20A图220A≤0.75mA图1螺 栓DNF58-G-30A图230A≤0.75mA图1螺 栓DNF58-G-40A图240A≤0.75mA图1螺 栓DNF58-G-50A图250A≤0.75mA图1螺 栓 原理图 dzsc/19/1591/19159149.jpg图一dzsc/19/1591/19159149.jpg图二 外壳尺寸dzsc/19/1591/19159149.jpg
