DNF58-H-30A 单相交流电源滤波器
| 价 格： | 85.00 | |
| 是否提供加工定制： | 是 | |
| 品牌： | 安州 | |
| 型号： | DNF58-H-30A | |
| 种类： | 滤波器 | |
| 标称频率： | 1（MHz） | |
| 调整频差： | 1（MHz） | |
| 温度频差： | 1（MHz） | |
| 总频差： | 1（MHz） | |
| 负载电容： | 1（pF） | |
| 负载谐振电阻： | 1（Ω） | |
| 激励电平： | 1（mW） | |
| 基准温度： | 1（℃） | |
| 插入损耗： | 1（dB） | |
| 阻带衰减： | 1（dB） | |
| 输入阻抗： | 1（kΩ） | |
| 输出阻抗： | 1（kΩ） |
交流单相通用型滤波器
特点
l 常优异的插入损耗特性
l 适用于开关电源、UPS，以及其他工业自动化控制设备
l DNF58-H系列双π型网络结构
技术参数
额定电压 | 250VAC MAX | 工作频率 | 50/60Hz | |
测试电压 | 线-线 | 1450VDC 2秒钟 | 额定电流 | 20-50A |
线-地 | 2250VDC 2秒钟 | 气候类别 | 25/85/21 | |
产品列表
产 品 型 号 | 电路图 | 额定电流 | 泄露电流 | 外型尺寸 | 连接方式 |
DNF58-H-10A | 图1 | 10A | ≤0.75mA | 图1 | 螺 栓 |
DNF58-H-20A | 图1 | 20A | ≤0.75mA | 图1 | 螺 栓 |
DNF58-H-30A | 图1 | 30A | ≤0.75mA | 图1 | 螺 栓 |
DNF58-H-40A | 图1 | 40A | ≤0.75mA | 图1 | 螺 栓 |
DNF58-G-20A | 图2 | 20A | ≤0.75mA | 图1 | 螺 栓 |
DNF58-G-30A | 图2 | 30A | ≤0.75mA | 图1 | 螺 栓 |
DNF58-G-40A | 图2 | 40A | ≤0.75mA | 图1 | 螺 栓 |
DNF58-G-50A | 图2 | 50A | ≤0.75mA | 图1 | 螺 栓 |
原理图
dzsc/19/1591/19159149.jpg
图一
dzsc/19/1591/19159149.jpg
图二

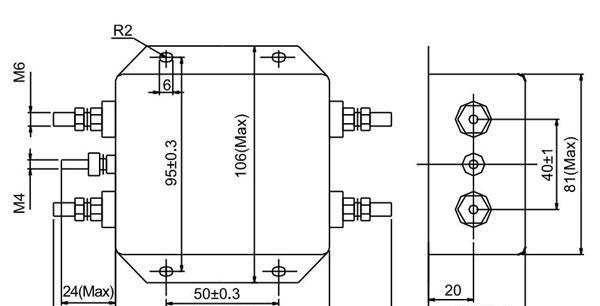

外壳尺寸
dzsc/19/1591/19159149.jpg
