变压器技术参数是了解变压器的一项重要指标，你要使用该变压器就必须要了解到它的参数，这样才能用对它，而不会发生事故。因此对从事变压器的新手们了解分析变压器的参数非常关键，以下是我对变压器参数的一些认识。

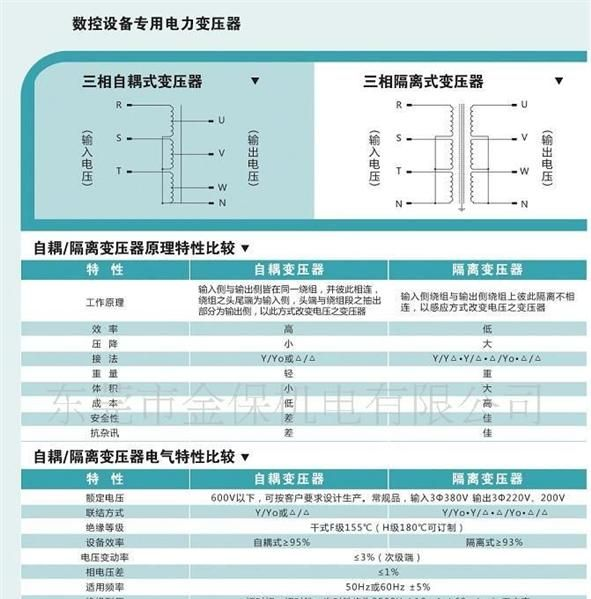

　　对不同类型的变压器都有相应的技述要求，可用相应的技述参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.

　　A.电压比：

　　变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2

　　式中n称为电压比(圈数比).当n<1时，则N1>N2，V1>V2，该变压器为降压变压器.反之则为升压变压器.

　　B.变压器的效率：

　　在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即

　　η= x100%

　　式中η为变压器的效率;P1为输入功率，P2为输出功率.

　　当变压器的输出功率P2等于输入功率P1时，效率η等于100%，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.

　　铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.

　　变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.

　　变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

　　怎样判别电源变压器参数

　　电源变压器标称功率、电压、电流等参数的标记，日久会脱落或消失。有的市售变压器根本不标注任何参数。这给使用带来极大不便。下面介绍无标记电源变压器参数的判别方法。此方法对选购电源变压器也有参考价值。

　　一、识别电源变压器

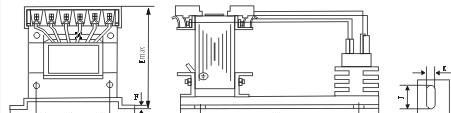

　　1. 从外形识别 常用电源变压器的铁芯有E形和C形两种。E形铁芯变压器呈壳式结构(铁芯包裹线圈)，采用D41、D42优质硅钢片作铁芯，应用广泛。C形铁芯变压器用冷轧硅钢带作铁芯，磁漏小，体积小，呈芯式结构(线圈包裹铁芯)。

　　2. 从绕组引出端子数识别电源变压器常见的有两个绕组，即一个初级和一个次级绕组，因此有四个引出端。有的电源变压器为防止交流声及其他干扰，初、次级绕组间往往加一屏蔽层，其屏蔽层是接地端。因此，电源变压器接线端子至少是4个。

　　3. 从硅钢片的叠片方式识别 E形电源变压器的硅钢片是交*插入的，E片和I片间不留空气隙，整个铁芯严丝合缝。音频输入、输出变压器的E片和I片之间留有一定的空气隙，这是区别电源和音频变压器的最直观方法。至于C形变压器，一般都是电源变压器。

　　二、功率的估算

　　电源变压器传输功率的大小，取决于铁芯的材料和横截面积。所谓横截面积，不论是E形壳式结构，或是E形芯式结构(包括C形结构)，均是指绕组所包裹的那段芯柱的横断面(矩形)面积。在测得铁芯截面积S之后，即可按P=S2/1.5估算出变压器的功率P。式中S的单位是cm2。

　　例如：测得某电源变压器的铁芯截面积S=7cm2，估算其功率，得P=S2/1.5=72/1.5=33W剔除各种误差外，实际标称功率是30W。

　　三、各绕组电压的测量

　　要使一个没有标记的电源变压器利用起来，找出初级的绕组，并区分次级绕组的输出电压是最基本的任务。现以一实例说明判断方法。

　　例：已知一电源变压器，共10个接线端子。试判断各绕组电压。

　　步：分清绕组的组数，画出电路图。

　　用万用表R×1挡测量，凡相通的端子即为一个绕组。现测得：两两相通的有3组，三个相通的有1组，还有一个端子与其他任何端子都不通。照上述测量结果，画出电路图，并编号。

　　从测量可知，该变压器有4个绕组，其中标号⑤、⑥、⑦的是一带抽头的绕组，⑩号端子与任一绕组均不相通，是屏蔽层引出端子。

　　第二步：确定初级绕组。

　　对于降压式电源变压器，初级绕组的线径较细，匝数也比次级绕组多。因此，像图4这样的降压变压器，其电阻的是初级绕组。

　　第三步：确定所有次级绕组的电压。

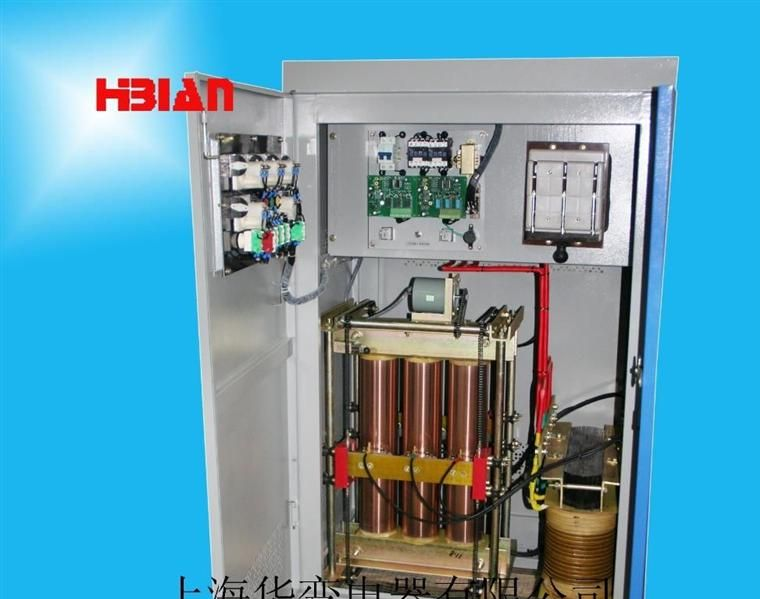

　　在初级绕组上通过调压器接入交流电，缓缓升压直至220V。依次测量各绕组的空载电压，标注在各输出端。如果变压器在空载状态下较长时间不发热，说明变压器性能基本完好，也进一步验证了判定的初级绕组是正确的。

　　四、各次级绕组电流的确定

变压器次级绕组输出电流取决于该绕组漆包线的直径D。漆包线的直径可从引线端子处直接测得。测出直径后，依据公式I=2D2，可求出该绕组的输出电流。式中D的单位是mm。
