上海铮灿电源设备制造有限公司生产的JBK机床控制变压器，适应范围及结构特征

    该变压器可作机床和机械设备中的一般电路的控制范围，局部照明及指示灯的电源之用。

    该变压器做成开启式，由硅钢片、铁心加线圈组合而成，初次级绕组分开绕制，次级绕组的电压及容量按用户需要任意选择，但原则上不可多于三个绕组，变压器有专用接地镙钉和明显接地标志，接线采用瓦型垫圈组合螺钉；接线端子采用防护型，防止手指触及带电部位。

机床控制变压器的基本概念

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

机床控制变压器定义

　　单相变压器即一次绕组和二次绕组均为单相绕组的变压器。

　　单极性开关电源，指输出为单极性，也就是只有正极、负极输出，相对于双极性开关电源说的，双极性开关电源有三条输出，分为正电源、负电源、地线。

　　全波整流就是桥式整流，一个意思，说法不同而已。

2006年全国工业企业节电技术研讨会会议总结里说，单相变压器结构简单、体积小、损耗低，主要是铁损小，适宜在负荷密度较小的低压配电网中应用和推广。五年来推广单相变压器效果明显，仅苏州市就累计使用1000多台，节电45GWH，经验值得推广。有的资料显示单相变压器在发达国家得到广泛应用，例如美国、日本，单相供电制成为居民供电的主要方式，在这种宣传下，有些人因此而认为单相供电具有“降损”的魔力，认为单相变压器比三相变压器更节能，认为单相供电制比三相供电制更优越。其实不然，单相变压器与单相供电制只是当前三相供电制的补充形式，由于其自身特性的约束，它只能应用于某些特定的领域。

机床控制变压器功能特点：

特点：

　　1、抗干扰作用：如通过Y/△接线的隔离变压器后，能够阻止一部分谐波的传输；

　　2、阻抗变换作用：增加系统阻抗，使保护装置等容易配合；

　　3、稳定系统电压的作用：如启动大负荷设备时，减少对系统电压的影响；

　　4、防止系统接地的作用：当隔离变压器负荷侧发生单相接地时，不会造成整个系统（隔离变压器以上部分）单相接地；

　　5、降低短路电流：当负荷侧发生短路事故时，限制系统的短路电流；

控制变压器的主要参数有电压比、频率特性、额定功率和效率等。

（一）电压比n  变压器的电压比n与一次、二次绕组的匝数和电压之间的关系如下：n=V1/V2=N1/N2式中N1为变压器一次（初级）绕组，N2为二次（次级）绕组，V1为一次绕组两端的电压，V2是二次绕组两端的电压。升压变压器的电压比n小于1，降压变压器的电压比n大于1，隔离变压器的电压比等于1。

（二）额定功率P  此参数一般用于电源变压器。它是指电源变压器在规定的工作频率和电压下，能长期工作而不超过限定温度时的输出功率。变压器的额定功率与铁心截面积、漆包线直径等有关。变压器的铁心截面积大、漆包线直径粗，其输出功率也大。

（三）频率特性频率特性是指变压器有一定有工作频率范围，不同工作频率范围的变压器，一般不能互换使用。因为变压器有其频率范围以外工作时，会出现工作时温度升高或不能正常工作等现象。

（四）效率 效率是指在额定负载时，变压器输出功率与输入功率的比值。该值与变压器的输出功率成正比，即变压器的输出功率越大，效率也越高；变压器的输出功率越小，效率也越低。 变压器的效率值一般在60%~100%之间。

产品性能

输入电压：额定电压±10%

输出电压：额定电压±5%

效  率：≥95%

波形失真：无附加波形失真

功  能：具有输入电压，输出电压，电流等指示

保  护：具用过流保护，可连续无人值守工作

绝缘电阻：≥50Μ欧

电气强度：工频正弦电压2000V历时1分钟无击穿及闪络现象

过载能力：二倍的额定电流，维持1分钟

环境温度：﹣15℃--﹢40℃

海拔高度：＜1000M

相对湿度：＜90%

注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质。

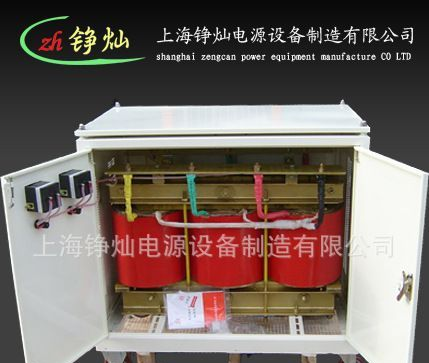

    我公司多年来采用优质材料和先进的工艺技术生产160V-600KVA之间，SG系列三相干式变压器。JBK5系列机床控制变压器是参考德国西门子公司样机制造的新产品，符合VDE0550、IEC439、JB5555、GB226等有关国际、国家标准。系列机床控制变压器适应于交流50-60Hz，输出输入额定电压不超过500V的各种三相供电场合。产品的各种输入、输出的电压高底、连接组别、调节抽头的多少及位置（一般为±5%）绕组容量的配备、次纫单相绕组的配备、整流电路的运用、是否要带外壳等、均可根据用户的要求进行精心的设计与制造。ZSG三相干式整流变压器供整流设备、整流后作充电、电压调节及直流电源之用。

整流电路的作为各行各业的机械设备，一般电器的控制和电源工作照明，信号灯的电源之用。

是一家科研设计、生产销售为一体的高新绿色电源企业。主要开发生产经营应急电源EPS、各种智能变压器、应急电源专用变压器、正弦波逆变器、电抗器、双电源、变频器、稳压器、调压器、以及配电箱等十多个系列，一百多种产品公司提供高智能化、数字化、环保节能、高效可靠的各种电源产品，是国内外能源和电源设备领域的经常性战略合作伙伴。

    铮灿电源有公司拥有众多的水平技术人才和管理人才，技术力量雄厚、生产设备先进、管理理念超前，本公司以人为本聘请十来位在大公司工作多年的高技术人才，自公司建立以来，产品质量稳定、技术先进，深受国内外用户的喜爱和信赖，特别是公司本着诚信经营服务到家的理念，更是迎得世界客户的高度赞扬。

    企业通过了ISO9001国际质量体系认证、消防、产品形式的认证及通过公安消防认证，公司将借助不断研究出来的创新技术、高水平的管理等综合优势，以“心怀科技、思维创新”的理念。愿以、“品质、求精、开发、生产”的企业精神与广大朋友共创美好明天。

    产品质量让用户放心。

    用优质的产品来报答新老客户的厚爱。

    用我们的质量换您的满意。
