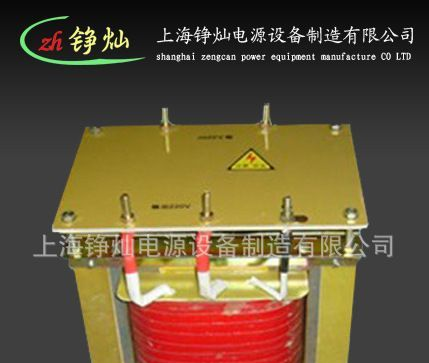

干式变压器

干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。 在结构上可分为两种类型:

　　(1)固体绝缘包封绕组

　　(2)不包封绕组

干式变压器结构特点:

　　1.铁芯

　　采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

2.绕组

　　有以下几种:

　　(1)缠绕式

　　(2)环氧树脂加石英砂填充浇注

　　(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)

　　(4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

　　3.高压绕组

　　一般采用多层圆筒式或多层分段式结构

　　4.低压绕组

　　一般采用层式或箔式结构

干式变压器形式:

　　1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.

　　2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)

　　3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.

干式变压器特点及结构

　　相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。

1、干式变压器的温度控制系统

　　干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。

2、干式变压器的防护方式

　　根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP23防护外壳，可防止直径大于12mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。

3、干式变压器的冷却方式

　　干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

4、干式变压器的过载能力

　　干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。

　　目前，我国树脂绝缘干式变压器年产量已达10000MVA，成为世界上干式变压器产销量的国家之一。随着低噪(2500kVA以下配电变压器噪声已控制在50dB以内)、节能(空载损耗降低达25%)的SC(B)9系列的推广应用，使得我国干式变压器的性能指标及其制造技术已达到世界先进水平。

　　随着干式变压器的推广应用，其生产制造技术也获得长足发展，可以预测，未来的干式变压器将在如下几方面获得进一步发展。

　　(1)节能低噪：随着新的低耗硅钢片，箔式绕组结构，阶梯铁芯接缝，环境保护要求，噪声研究的深入，以及计算机优化设计等新材料、新工艺、新技术的引入，将使未来的干式变压器更加节能、更加宁静。

　　(2)高可靠性：提高产品质量和可靠性，将是人们的不懈追求。

　　(3)环保特性认证：以欧洲标准HD464为基础，开展干式变压器的耐气候(C0、C1、C2)、耐环境(E0、E1、E2)及耐火(F0、F1、F2)特性的研究与认证。

　　(4)大容量：从50～2500kVA配电变压器为主的干式变压器，向10000～20000kVA/35kV电力变压器拓展，随着城市用电负荷不断增加，城网区域变电所越来越深入城市中心区、居民小区、大型厂矿等负荷中心，35kV大容量的小区中心供电电力变压器将获广泛应用。

　　(5)多功能组合：从单一变压器向带有风冷、保护外壳、温度计算机接口、零序互感器、功率计量、封闭母线及侧出线等多功能组合式变压器发展。

　　(6)多领域发展：从以配电变压器为主，向发电站厂用变压器、励磁变压器、地铁牵引整流变压器、大电流电炉变压器、核电站、船用及采油平台用等特种变压器及多用途领域发展。其中，用于城市地铁及轨道交通的干式牵引变压器，电压有10、20和35kV三个等级，容量有800、2500和3300kVA，为减少谐波污染，从12脉波整流发展到24脉波整流；举世瞩目的长江三峡世界的840000kW发电机的励磁变压器，已由顺特厂研制成功，并通过了国家验收。

　　可以预言，21世纪的配电变压器将属于性能优越、低噪声及节能的树脂绝缘干式变压器。

干式变压器技术参数

　　1、使用频率：50 / 60HZ ；

　　2、空载电流：< 4 % ；

　　3、耐压强度：2000V / min无击穿；测试仪器：YZ1802 耐压试 验仪（20mA ) ；

　　4、绝缘等级：F级（特殊等级可定制）；

　　5、绝缘电阻：≥2M欧姆测试仪器：ZC25B 一4 型兆欧表<1000 V )；

　　6、连接方式：Y/Y 、△/Y0 、Yo/△，自耦式（可选）；

　　7、线圈允许温升：I00K；

　　8、散热方式：自然风冷或温控自动散热；

　　9、噪音系数：≤30dB

　　工作环境

　　O - 4O ℃ ，相对湿度< 80 %

海拔高度：不超过2500 米。

　　避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离。

　　防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所。

　　防止工作在振动或电磁干扰场所。

　　避免长期倒置存放和运输，不能受强烈的撞击。

干式变压器接线方式

　　1、短接变压器的“输入”与“输出”接线端子用兆欧表测试其与地线的绝缘电阻。1000V兆欧表测量时，阻值大于2M欧姆。

　　2、变压器输入、输出电源线截面配线应满足其电流值大小的要求；按照2-2.5A/min2电流密度配置为宜。

　　3、输入、输出三相电源线应按变压器接线板母线颜色黄、绿、红分别接A 相、B 相、C 相，中性零线应与变压器压器中性零线相接，接地线与变压器外壳（如变压器有机箱应与箱体地线标志对应相连接）。

　　检查输入输出线，确认正确无误。

　　4、先空载通电，观察测试输入输出电压符合要求。同时观察机器

　　内部是否有异响、打火、异味等非正常现象，若有异常,请立即断开输入电源。

　　5、当空载测试完成且正常后，方可接入负载
