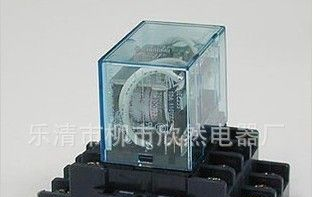

价 格: | 面议 | |
应用范围: | 中间 | |
品牌: | ARC/阿城 | |
型号: | JZ-15 JZ-16 JZ-17 | |
产品系列: | 静态中间继电器 | |
触点负载: | 弱功率 | |
触点切换电流: | ERY | |
触点切换电压: | HGT | |
触点形式: | 转换型 | |
额定电流: | JLU | |
额定电压: | DC220 | |
防护特征: | 塑封式 | |
线圈电源: | AS | |
线圈功率: | KL;O | |
释放电流: | 5 | |
吸合电流: | 5 | |
电流性质: | 直流 |
1、用途
该继电器作为辅助继电器,用于各种保护线路中,以增加主保护继电器的触点数量或触点容量。
2、结构
本系列继电器由电子元件和小型大功率继电器组成瞬时动作继电器。
主要性能指标不低于DZ-10系列中间继电器,结构及触点形式完全符合DZ-10系列中间继电器。
当电压加在线圈两端时,继电器吸合,改变触点接触状态,(如动合触点闭合)除去电压(或降低电压到返回电压),继电器释放触点恢复到原正常状态(如动断的触点闭合)。
JZ-15型中间继电器具有两副动合和两副动断触点。
JZ-16型中间继电器具有三副动合和一副动断触点。
JZ-17型中间继电器具有四副动合触点。
JZ-10系列继电器为固定安装式结构,其外形及安装尺寸见《附录》中的固定安装式壳体。
JZ-10系列继电器适用于板前或板后接线,继电器内部接线图如下:
3、技术要求
3.1额定电压
直流220、110、48、24、12伏。
3.2 动作电压
不大于70%额定电压。
3.3返回电压
不小于5%额定电压。
3.4 动作时间
不大于0.045秒(在额定电压下)。
3.5功率消耗
不大于7瓦(在额定电压下)。
3.6触点容量
3.7介质强度
耐受交流50Hz;电压2000伏历时一分钟试验。
3.8重量
约0.8kg。
4、订货须知
4.1继电器名称及型号。
4.2额定电压。
