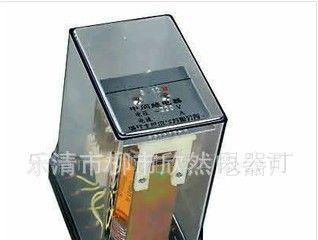

【生产，厂家直销】国产 DZY-201、DZY-202 中间继电器(图)
| 价 格： | 面议 | |
| 应用范围： | 中间 | |
| 品牌： | ARC/阿城 | |
| 型号： | DZY-201、DZY-202、DZY-203、DZY-204、DZY-205、DZY-206、DZY-207、DZY-208、DZY-209 | |
| 产品系列： | 直流中间继电器 | |
| 触点负载： | 大功率 | |
| 触点切换电流： | VBJY | |
| 触点切换电压： | TJHMBV | |
| 触点形式： | 常开型 | |
| 额定电流： | HJH | |
| 额定电压： | DC220 | |
| 防护特征： | 塑封式 | |
| 线圈电源： | DFDS | |
| 线圈功率： | KLJ | |
| 释放电流： | 5 | |
| 吸合电流： | 5 | |
| 电流性质： | 直流 |
DZ-200型系列中间继电器 1、应用范围 本系列中间继电器用于各种保护和自动控制装置中，以增加保护和控制回路的触点数量和触点容量。 2、型号 ●DZY、DZL、DZJ触点形式对照表：触点编号 01 02 03 04 05 06 07 08 09 10 11 触点形式 002 006 202 220 240 400 402 420 600 602 620 触点编号 12 13 14 15 16 17 18 19 20 21 22 触点形式 800 004 060 062 080 242 260 422 440 024 204 ●DZB、DZS、DZK触点形式对照表：触点编号 1 2 3 4 5 6 7 8 9 触点形式 002 006 202 220 240 400 402 420 600 ●附录：DZB、DZK、DZS功能分类 ●DZB型号分类 ◇ 一个电压绕组，一个电流绕组，均可作为工作绕组和保持绕组； ◇ 一个电压工作绕组，二个电流保持绕组； ◇ 一个电压工作绕组，二个电流保持兼阻尼绕组，阻尼绕组固定短接，动作时间为0.06s以上； ◇ 一个电压工作绕组，二个电流保持兼阻尼绕组，阻尼绕组可变联接。阻尼绕组不短接时动作时间0.045s以下，短接时动作时间为0.06s以下 ◇ 一个电压工作绕组，四个电流保持绕组； ◇ 一个电压工作绕组，四个电流保持兼阻尼绕组，阻尼绕组可变联接。阻尼绕组不短接时动作时间0.045s以下，短接时动作时间为0.06s以上 ◇ 一个电流工作绕组，一个电压保持绕组，一个阻尼绕组，阻尼绕组可变联接。阻尼绕组短接时返回时间0.5s以下； ◇ 一个电流工作绕组，一个电流保持绕组，一个电压保持绕组，动作时间0.03s以下。 DZK型号分类： 1.一个电压工作绕组，动作时间0.015s以下； 2.一个电压工作绕组，二个电流保持绕组，动作时间0.015s以下； 3.一个电压工作绕组，三个电流保持绕组，动作时间0.015s以下； 4.一个电压工作绕组，一个电压保持绕组(带附加电阻)。 DZS型号分类： 1.动作延时：0.06s以上； 2.动作延时：0.11s以上； 3.返回延时：0.5s以上； 4.返回延时：1.1s以上； 5.返回延时：不短接阻尼绕组时0.4s以上，短接阻尼绕组时0.8s以上； 注：DZY、DZJ为一个电压工作绕组；DZL为一个电流工作绕组；DZK电压绕组时均要接外附电阻。 3.主要技术数据 ● 额定电压：直流220V、110V、48V、24V；交流380V、220V，127V、110V、100V、60V、48V、36V、12V。 ● 额定电流：0.25A、0.5A、lA、2A、4A、8A。 ● 动作值、保持值： a．动作电压与保持电压不大于70％额定电压，DZJ-200动作电压不大于80％额定电压，不小于30％额定电压；DZK-200及DZB-243不小于50％额定电压。 b.动作电流与保持电流不大于80％额定电压。 ● 返回值：不小于5％额定值。DZB-200及DZS-200不小于3％额定值。 ● 功率消耗：不大于5w。 ● 触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。 ● 介质强度：产品各导电端子连在—起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。 DZK外附电阻值：规格（V） 200 110 48 24 外附电阻值（Ω） 5100 1200 220 56 4、内部接线图
