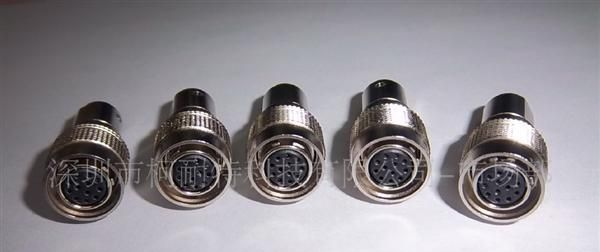

雷莫连接器、金属连接器、插拔自锁连接器、HRS连接器
| 价 格： | 55.00 | |
| 接口类型： | ZIF | |
| 接触件材质： | 铜 | |
| 针数： | 2--21 | |
| 种类： | 插头/插座 | |
| 加工定制： | 是 | |
| 形状： | 圆形 | |
| 线长： | 50（mm） | |
| 应用范围： | 通讯 | |
| 型号： | FGG/EGG | |
| 工作频率： | 低频 | |
| 特性： | 防水 | |
| 绝缘体材质： | PEEK | |
| 品牌： | 国产 | |
| 支持卡数： | 单卡 | |
| 芯数： | 2--21 | |
| 读卡类型： | TF | |
| 制作工艺： | 注塑 |
CNT43圆形扣式连接器
一.概述
该系列连接器,其连接方式为卡口连接,与ITT同类产品互配互换.该产品具有体积小,密度高,耐环境好,外形美观等特点.产品主要用于仪器仪表,电子设备等的直流或交流电路中的电气连接.
二.产品技术参数 (表1)
序号 | 壳体号 | 14 | 16 | 24 | ||||
绝缘体孔 位排列 性能 指标 | ||||||||
12 | 19 | 15 | 24 | 32 | 48 | 31 | ||
1 | 信号端子数量 | 12Pcs | 19Pcs | 13Pcs | 20Pcs | 28Pcs | 48Pcs | 19Pcs |
电力端子数量 | 0 Pcs | 0 Pcs | 2Pcs | 4 Pcs | 4 Pcs | 0 Pcs | 12 Pcs | |
2 | 工作温度°C | -55°C ~ 125°C | ||||||
3 | 绝缘电阻MΩ | ≥3000 MΩ | ||||||
4 | 机械寿命次 | 500次 | ||||||
三.产品型号命名规则
四.插头:用于装压接插针(PT-P)
序号 | 产品型号 | 产品外观图 | 产品尺寸图 |
1 | CNT43-16-19PT-P |
五.插座:用于装压接插孔(PZ-S)
序号 | 产品型号 | 产品外观图 | 产品尺寸图 |
1 | CNT43-16-19PZ-S |
六.插座建议开板尺寸图
尺寸
固定型插座 |
A |
B | |
PZ | 30.0 | 27.8 |
七.压接型触点型号命名规则
八.导线规格(表2)
导线名称 | 导线直径(mm) | 截面积(mm²) |
| 导线名称 | 导线直径(mm) | 截面积(mm²) |
AWG15 | Ø1.45 | 1.646 | AWG18 | Ø1.02 | 0.8107 | |
AWG16 | Ø1.29 | 1.318 | AWG19 | Ø0.91 | 0.5667 | |
AWG17 | Ø1.15 | 1.026 | AWG20 | Ø0.812 | 0.5189 |
九.压接型触点类型(表3)
触点尺寸图 | ||||||||
触点顺序号 | F01 | F02 | ||||||
序号 | 产品型号 | 端接形式 | ØA | 导线规格 | 导线剥开长度 | |||
01 | RM16M15K-F01 | 压接型 | Ø1.6 | AWG20-16 | 0.5189-1.318 | 5.5 | ||
02 | RC16M15K-F02 | 压接型 | Ø1.6 | AWG20-16 | 0.5189-1.318 | 6.0 | ||
"
