供应替代HRS10产品，高精密连接器，深圳连接器厂家，军工连接器
| 价 格： | 35.00 | |
| 加工定制： | 是 | |
| 品牌/商标： | CNT | |
| 型号/规格： | CNT13 | |
| 应用范围： | 工业相机，监控等 | |
| 种类： | 插头/插座 | |
| 接口类型： | AC/DC | |
| 支持卡数： | 单卡 | |
| 读卡类型： | TF | |
| 形状： | 圆形 | |
| 制作工艺： | 熔接 | |
| 特性： | 与HRS互配互换 | |
| 接触件材质： | 铜镀金 | |
| 绝缘体材质： | PPS | |
| 芯数： | 4-12 | |
| 针数： | 4-12 | |
| 线长： | 50（mm） |

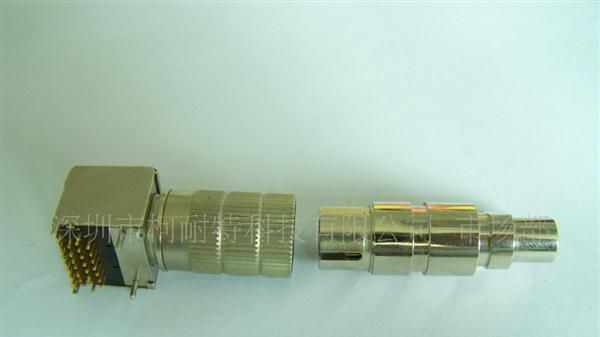

CNT13系列电连接器简介
CNT13系列自锁推拉式电连接器是广泛用于电子、仪器仪表、视像处理、医疗设备等方面。
产品的特点是：
连接分离简便快捷——推拉式连接分离
连接可靠————————有自锁装置
防误插————————具有键位变换
小型化——————结构紧凑
二、CNT13电连接器的命名
CNT13— 01 PT 04 SH K FD
系列主称代号
壳体号 01 02
插头 PT 弯插头 WT 插座 PZ
接触件数量04 06 07 10 12
插针类型 SH：焊接型 SP：PCB型
绝缘组件：K：组件装孔 Z：组件装针
插座定位：GD：紧固型 FD：浮动型
一：技术参数
序 号 |
性能指标 | 绝缘体孔位排列 | |||||
1#壳体 | 2#壳体 | ||||||
|
|
|
|
|
| ||
1 | 接触体直径 mm | 0.5 | 0.7 | 0.5 | |||
2 | 接触电阻 mΩ | 10 | 6.5 | 10 | |||
3 | 工作电压 KV/DC | 0.3 | 0.45 | 0.3 | |||
工作电压 KV/AC | 0.2 | 0.35 | 0.2 | ||||
4 | 实验电压 KV/DC | 0.9 | 1.2 | 0.9 | |||
实验电压 KV/AC | 0.5 | 0.8 | 0.5 | ||||
5 | 工作电流 A | 2 | 3.5 | 2 | |||
6 | 工作温度 0C | -500C—1250C | |||||
7 | 机械寿命 次 | 1000 | |||||
（插头前端） 键位 |
|
插头中接触件形式 | 插孔/插孔 |
插座中接触件形式 | 插针/插针 |
接触件数量 | 4、6、7、10、12 |
壳体号 | 产品型号 | 接触件数 | A | ￠B | ￠C | D | E |
1 | CNT13-01PZ04SHZ(K)-GD | 4 | 14 | 11 | 8.85 | M8*0.5 | 10 |
CNT13-01PZ06SHZ(K)-GD | 6 | 14 | 11 | 8.85 | M8*0.5 | 10 | |
CNT13-01PZ07SHZ(K)-GD | 7 | 14 | 11 | 8.85 | M8*0.5 | 10 | |
2
| CNT13-02PZ07SHZ(K)-GD | 7 | 16 | 14 | 11.9 | M11*0.75 | 13 |
CNT13-02PZ10SHZ(K)-GD | 10 | 16 | 14 | 11.9 | M11*0.75 | 13 | |
CNT13-02PZ12SHZ(K)-GD | 12 | 16 | 14 | 11.9 | M11*0.75 | 13 |
壳体号 | 产品型号 | 接触件数 | A | ￠B | ￠C | ￠D |
1 | CNT13-01PZ04SHZ(K)-FD | 4 | 35.5 | 11 | 8.85 | 5 |
CNT13-01PZ06SHZ(K)-FD | 6 | 35.5 | 11 | 8.85 | 5 | |
CNT13-01PZ07SHZ(K)-FD | 7 | 35.5 | 11 | 8.85 | 5 | |
2
| CNT13-02PZ07SHZ(K)-FD | 7 | 44 | 14 | 11.9 | 7 |
CNT13-02PZ10SHZ(K)-FD | 10 | 44 | 14 | 11.9 | 7 | |
CNT13-02PZ12SHZ(K)-FD | 12 | 44 | 14 | 11.9 | 7 |
壳体号 | 产品型号 | 接触件数 | A | ￠B | ￠C | ￠D |
1 | CNT13-01PT04SHZ(K) | 4 | 35.5 | 11.5 | 7 | 5 |
CNT13-01PT06SHZ(K) | 6 | 35.5 | 11.5 | 7 | 5 | |
CNT13-01PT07SHZ(K) | 7 | 35.5 | 11.5 | 7 | 5 | |
2
| CNT13-02PT07SHZ(K) | 7 | 43.5 | 14.8 | 9.5 | 7 |
CNT13-02PT10SHZ(K) | 10 | 43.5 | 14.8 | 9.5 | 7 | |
CNT13-02PZ12SHZ(K) | 12 | 43.5 | 14.8 | 9.5 | 7 |
壳体号 | 产品型号 | 接触件数 | ￠A | ￠B |
|
2
| CNT13-02WT07SHZ(K) | 7 | 14.8 | 9.5 |
|
CNT13-02WT10SHZ(K) | 10 | 14.8 | 9.5 |
| |
CNT13-02WZ12SHZ(K) | 12 | 14.8 | 9.5 |
|
