深圳厂家直销锰锌材质柯达江磁环线圈电焊机用共模电感T20*10*8
| 价 格： | 0.95 | |
| 应用范围： | 滤波 | |
| 种类： | 共模电感 | |
| 品牌/商标： | 柯达江 | |
| 型号/规格： | T20*10*8 | |
| 封装形式： | 插件电感 | |
| 绕线形式： | 多层平绕式 | |
| 导磁体性质： | 磁芯 | |
| 磁芯形状： | 环形 | |
| 工作频率： | 高频 | |
| 安装方式： | 立式 | |
| 骨架材料： | 聚苯乙烯 | |
| 电感量： | 150UH | |
| 额定电流： | 100-5000（mA） | |
| 标称电压： | 220（V） |
产品介绍
LF系列线路滤波器（共模电感Common mode Choke)，也叫共模扼流圈，是将两个线圈绕在同一铁芯上，匝数和相位都相同(绕制反向)。这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼)；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻流效果，以此衰减共模电流，达到滤波的目的。
常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。
TC系列环型电感器均符合ROHS规范，Lead-Free无铅标准，提供完整线圈电感器尺寸，感量范围齐全，可依客户的需求制造，若需特殊规格型式，请与柯达江业务联系。
挚诚欢迎各界朋友选用我公司的产品，我公司将竭诚使您满意，恭候朋友的惠顾！电话:0755-83678302 陈小姐
LF线路滤波器常用规格 图示及尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||
dzsc/19/0970/19097072.jpg
备注：LF线路滤波器（共模电感）形状、尺寸、感量规格较多，可根据客户具体要求生产 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈利萍
- 电话：0755-83678302
- 传真：0755-83678302
- 手机：
- QQ ：
深圳厂家直销纯铜线圈柯达江感应线圈马达用传感器线圈
信息内容：型号：Φ3.3——Φ22规格： 技术指标：型号 A B C D H1 H2 材料型号Φ18 18±0.4 14.9 0.5-0 7.6 0-0.3 3.0 0.2-0 5.3 0.1-0.2 3.6 0.2-0 Φ22 21.6±0.4 17.9 0.6-0 9.4 0-0.3 4.4 0.3-0 6.8 0.1-0.2 4.6 0.2-0 产品说明：该产品用于模拟信号中的滤波器、各种变压器、扼流圈等。特点：1、磁屏蔽效果优良。2、线圈匝数少，可得到很高电感量，并获得高Q值。3、产品外形尺寸可根据用户要求修正。特点:呈罐形，具有自我屏蔽效果，和圆环形磁芯相比，卷绕性能出色，单位空间占有电感值高，充分发挥出超小型高感抗的优点。 用 途:载波频率滤波器，各种感应器和变压器，传感器以及高频电源转换用变压器等。 传感线圈（适用于各类电感器、受话器、传声器、扬声器、微型拔振动马达 挚诚欢迎各界朋友选用我公司的产品，我公司将竭诚使您满意，恭候朋友的惠顾！电话：0755-83678302陈小姐 图片展示: dzsc/19/0971/19097120.jpgdzsc/19/0971/19097120.jpg"

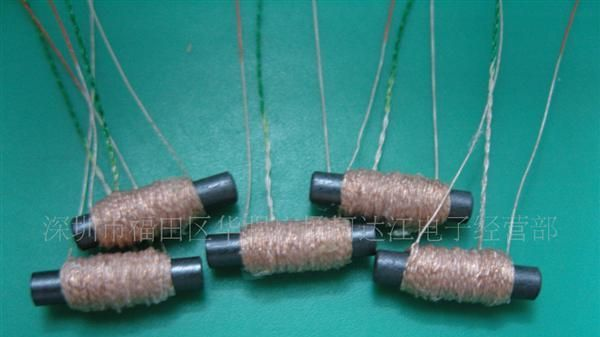

深圳厂家直销纱包线材质柯达江电感线圈收音机用AM线圈110T：30T
信息内容：产品有：线圈、空心线圈、各种异形线圈，自粘感应线圈、空心电感线圈、CD-ROM读写头马达控制线圈，各类特殊形状整列线圈，各类超薄线圈，电器制品驱动线圈，停车场卡、门禁卡、IC卡线圈、防盗、安全系列主机用线圈。广泛应用于电源、网络通信、电脑产品、办公用品、移动设备 、工控设备、家用电器、电动玩具、灯饰、数码产品、汽车音响、汽车、计算机、航天、广播机及国防应用等众多领域。挚诚欢迎各界朋友选用我公司的产品，我公司将竭诚使您满意，恭候朋友的惠顾！电话:0755-83678302 联系人:陈小姐 图片展示： dzsc/19/0976/19097681.jpgdzsc/19/0976/19097681.jpg "
