供应MURATA.TDK品牌磁珠
| 价 格： | 0.08 | |
| 型号/规格： | BLM21PG600SN1D | |
| 品牌/商标： | MURATA | |
| 主要用途： | | |
| 环保类别： | 无铅环保型 | |
| 额定电流： | A | |
| 额定电压： | V | |
| 外形尺寸： | mm |
磁珠的主要原料为铁氧体。铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制，并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小 但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
两个元件的数值大小与磁珠的长度成正比，而且磁珠的长度对抑制效果有明显影响，磁珠长度越长抑制效果越好。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 柯小姐
- 电话：0755-61667172
- 传真：0755-61667170
- 手机：
- QQ ：

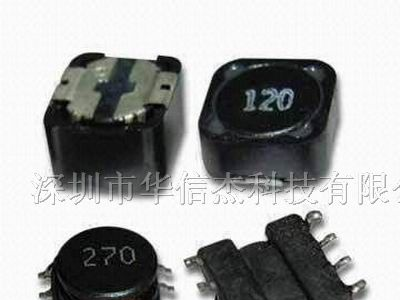

供应TDK电感系列

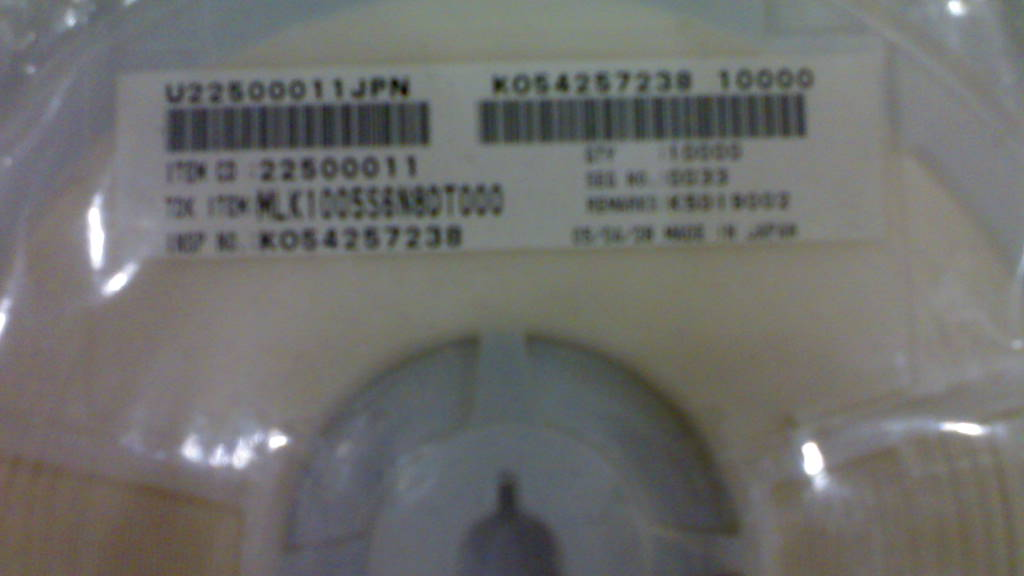

信息内容：原装日本TDK电感优势现货供应 高频信号用（多层）MLK0603 / MLK1005MLG0402S / MLG0603Q / MLG0603S / MLG1005S / MLG1608 一般信号用（多层?磁屏蔽）MLF1608-J / MLF2012-J / MLF1005 / MLF1608 / MLF2012 一般信号用（绕组）NLV25 / NLHV25 / NLV32 / NL4532 / NL5650 电源用（多层?磁屏蔽）MLZ1608 / MLZ2012VLF3010A / VLF3012A / VLF4012A / VLF4012A-2 / VLF4014A / VLF5014AVLF10040 / VLF10045 / VLF12060VLCF4018-2 / VLCF4020 / VLCF5020 / VLCF5020-1LTF5022 / VLM10555 / GLCR2012 / SPM10040 / SPM12550SLF6025 / SLF6028 / SLF7028 / SLF7030 / SLF7032 / SLF7045 / SLF10145 SLF12555 / SLF12565 / SLF12575RLF7030 RLF12545 RLF12560GLFR1608 / GLF1608 / GLFR2012 / GLF2012 / GLF201208NLFV25 / NLFC3225 / NLFC4532 电源用（绕组）VLP4610 / VLP4612 / VLP4614 / VLP5610 / VLP5612 / VLP5614 / VLP6214NLCV25 / NLCV32 / NLCV32T-PFR / NLC4532 / NLC5650 TDK电感现货优势供应同时，可接受订货，货期4－6周交货快捷，售后服务保障，并对产品进行踪，质量保证，符合国际环保ROHS/SGS标准，欢迎来电咨询和索取资料!
