供应BJHCS-PS3.3闭环系列双环霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | BJHCS-PS3.3-06A,BJHCS-PS3.3-10A,BJHCS-PS3.3-20A,BJHCS-PS3.3-25A | |
| 品牌/商标： | chinahall |
BJHCS-PS3.3闭环系列双环霍尔电流传感器
BJHCS-PS3.3双环系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
| 产品特性 | 应用 |
| 高精度 | 变频家电的驱动控制 |
| 良好的线性 | 变速驱动应用 |
| 小型的能够PCB安装 | 电流监控 |
| 低功耗 | UPS不间断电源 |
| 很强的电流过载能力 | 逆变电源及 太阳能电源管理系统 |
| 电气特性 | |||||
| BJHCS-PS3.3 | 05A | 06A | 10A | 15A | 25A |
| 额定电流 IPN(A) | 05 | 06 | 10 | 15 | 25 |
| 测量范围 IP(A) | 12 | 15 | 24 | 35 | 50 |
| 输入管脚（mm） | ø 1.0 | ø 1.0 | ø 1.0 | ø 1.0 | ø 1.4 |
| 线圈匝比 (T) | 2:1600 | 2:1920 | 1:1600 | 1:1200 | 1:1000 |
| 取样电阻RM (Ω) | 100±0.1% | 100±0.1% | 100±0.1% | 50±0.1% | 25±0.1% |
| 额定输出电压VO(V) | 0.625±0.5% | ||||
| 工作电源VC(V) | +3.3VDC ±5% | ||||
| 绝缘电压(V) | 50Hz, 1min, 2.5kV | ||||
| 静态功耗电流Ic(mA) | 10 | ||||
| 动态特性 | ||||
| 零点失调电压 VoE@IP=0,T=25°C | 1.65±0.010 | V | ||
| 失调电压温漂 VoE @ -40°C--85°C | ≤±0.5 | mV/°C | ||
| 线 性 度 εr | ≤0.1 | %FS | ||
| 总精度 | ±0.7 | % | ||
| di/dt 跟随精度 | >50 | A/µs | ||
| 响应时间 | ≤500 | ns | ||
| 带宽（-1db） | DC~200 | KHZ | ||
| 一般特性 | ||
| 工作温度 | -40 ~ +85 | °C |
| 储存温度 | -40 ~ +125 | °C |
| 实际重量 | 12 | g |
| 其它 | |
| 认证 | CE |
| 质量体系 | ISO9000 |
| ISO14001 | |
结构图
dzsc/19/0957/19095703.jpg
主要公差：
- 总公差：±0.2mm
- 功 能 管 脚 ：4个，尺寸为0.25*0.5mm

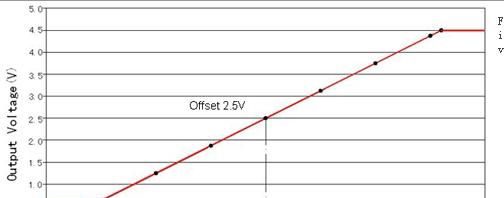

Relation between Input Current and Output Voltage
以BJHCS-PS3.3-25A为例, 输入电流与输出电压的关系见下表table 1, Fig.1 and Fig. 2
Table 1. Relation between the input current and output voltage
| Input current (A) | -50 | -25 | 0 | 25 | 50 |
| Output voltage (V) | 0.4 | 1.025 | 1.65 | 2.275 | 2.9 |
使用方法：
- 1.当待测电流从传感器穿过，即可在输出端测得电流大小； (注意：错误的接线可能导致传感器损坏)
- 2.可按用户需求定制不同额定输入电流和输出电流的传感器；
- 3.上述的规格为标定规格，我公司可以根据客户的要求定制产品。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应BJHCS-PS5闭环系列双环霍尔电流传感器
信息内容：BJHCS-PS5闭环系列双环霍尔电流传感器 BJHCS-PS5双环系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。 产品特性 应用 高精度 变频家电的驱动控制 良好的线性 变速驱动应用 小型的能够PCB安装 电流监控 低功耗 UPS不间断电源 很强的电流过载能力 逆变电源及太阳能电源管理系统 电气特性 BJHCS-PS5 05A 06A 10A 15A 25A 额定电流 IPN(A) 05 06 10 15 25 测量范围 IP(A) 16 19.2 32 48 80 ...

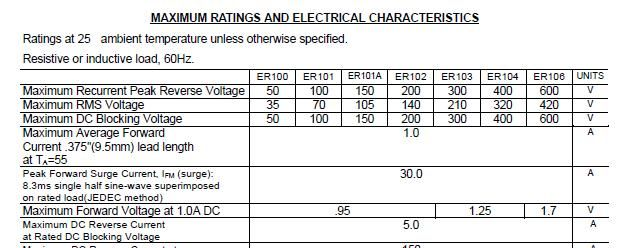

供应ER104超快恢复二极管
