供应BJHCS-PS5闭环系列双环霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | BJHCS-PS5-05A,BJHCS-PS5-06A,BJHCS-PS5-10A,BJHCS-PS5-15A,BJHCS-PS5-25A | |
| 品牌/商标： | chinahall |
BJHCS-PS5闭环系列双环霍尔电流传感器
BJHCS-PS5双环系列霍尔电流传感器是应用霍尔效应原理开发的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。
| 产品特性 | 应用 |
| 高精度 | 变频家电的驱动控制 |
| 良好的线性 | 变速驱动应用 |
| 小型的能够PCB安装 | 电流监控 |
| 低功耗 | UPS不间断电源 |
| 很强的电流过载能力 | 逆变电源及太阳能电源管理系统 |
| 电气特性 | |||||
| BJHCS-PS5 | 05A | 06A | 10A | 15A | 25A |
| 额定电流 IPN(A) | 05 | 06 | 10 | 15 | 25 |
| 测量范围 IP(A) | 16 | 19.2 | 32 | 48 | 80 |
| 输入管脚（mm） | ø 1.0 | ø 1.0 | ø 1.0 | ø 1.0 | ø 1.4 |
| 线圈匝比 (T) | 2:1600 | 2:1920 | 1:1600 | 1:1200 | 1:1000 |
| 取样电阻RM (Ω) | 100±0.1% | 100±0.1% | 100±0.1% | 50±0.1% | 25±0.1% |
| 额定输出电压VO(V) | 0.625±0.5% | ||||
| 工作电源VC(V) | +5VDC ±5% | ||||
| 绝缘电压(V) | 50Hz, 1min, 2.5kV | ||||
| 静态功耗电流Ic(mA) | 12 | ||||
| 动态特性 | ||||
| 零点失调电压 VoE@IP=0,T=25°C | 2.5±0.020 | V | ||
| 失调电压温漂 VoE @ -40°C--85°C | ≤±0.5 | mV/°C | ||
| 线 性 度 εr | ≤0.1 | %FS | ||
| 总精度 | ±0.7 | % | ||
| di/dt 跟随精度 | >50 | A/µs | ||
| 响应时间 | ≤500 | ns | ||
| 带宽（-1db） | DC~200 | KHZ | ||
| 一般特性 | ||
| 工作温度 | -40 ~ +85 | °C |
| 储存温度 | -40 ~ +125 | °C |
| 实际重量 | 12 | g |
| 其它 | |
| 认证 | CE |
| 质量体系 | ISO9000 |
| ISO14001 | |
结构图
dzsc/19/0957/19095706.jpg
主要公差：
- 总公差：±0.2mm
- 功 能 管 脚 ：4个，尺寸为0.25*0.5mm
Relation between Input Current and Output Voltage
以BJHCS-PS5-25A为例, 输入电流与输出电压的关系见下表table 1, Fig.1
Table 1. Relation between the input current and output voltage
| Input current (A) | -80 | -75 | -50 | -25 | 0 | 25 | 50 | 75 | 80 |
| Output voltage (V) | 0.5 | 0.625 | 1.25 | 1.875 | 2.5 | 3.125 | 3.75 | 4.375 | 4.5 |
使用方法：
- 1.当待测电流从传感器穿过，即可在输出端测得电流大小； (注意：错误的接线可能导致传感器损坏)
- 2.可按用户需求定制不同额定输入电流和输出电流的传感器；
- 3.上述的规格为标定规格，我公司可以根据客户的要求定制产品。
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：
供应ER104超快恢复二极管
信息内容：供应ER104超快恢复二极管 特性 l超快速恢复次外延建设 l低正向电压,大电流的能力 l超过环境标准的MIL-S-19500/228 l密封 l低泄漏 l高过载能力 l塑料包美国保险商实验室 可燃性分类94 v o利用 阻燃环氧模塑料 FEATURES l Superfast recovery times-epitaxial construction l Low forward voltage, high current capability l Exceeds environmental standards of MIL-S-19500/228 l Hermetically sealed l Low leakage l High surge capability l Plastic package has Underwriters Laboratories Flammability Classification 94V-O utilizing Flame Retardant Epoxy Molding Compounddzsc/19/1358/19135858.jpgdzsc/19/1358/19135858.jpg
供应HHG1-3/032F-38 10Z三相固态(固体)继电器 直流控交流10A

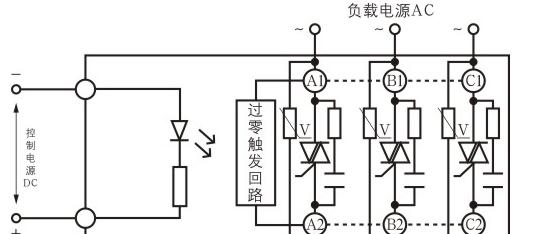

信息内容：供应HHG1-3/032F-38 10Z三相固态(固体)继电器 直流控交流10A HHG1-3/032F-38-10Z 三相固体继电器 输入电压（3-32VDC）控制电压（40-440VAC） 产品说明： 控制电压：3-32VDC 控制电流：5-28mA 负载电压：40-440VAC 负载电流：10A(紫铜底板） 通态压降：≤ 1.6VDC 通断时间：≤ 10ms 断态漏电流：≤ 10mA 介质耐压：≥ 2500VAC 环境温度：-30 ～ 80℃ 外形尺寸：106L×75W×31.5H 安装形式：螺栓安装 说 明：负载10A 以上必须安装散热器 80A 以上必须加风扇强冷或水冷 产品特点 1、产品均按QZXL.10013-2000企业标准,符合GB/T14048.4-2000和14048.5-2001国标制造； 2、采用一只双向或两只单向可控硅芯片反并联输出，零电压开启，零电流关断； 3、芯片采用真空+充氢保护焊接技术； 4、输入信号能与TTL、COMS数字逻辑电路兼容； 5、输入与输出回路之间光隔离，输入与输出端之间隔离耐压2500V； 6、螺纹引出端接线，具有结构强度高，耐冲击，抗震动性强； 7、产品体积小巧，耐震、防潮、防爆、防腐蚀等； 8、100%负载电流老化试验，通过欧共体CE认证，国际ISO9000认证。 产品型号说明 dzsc/19/1358/19135860....
