点阵显示屏
| 价 格： | 21.40 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | EastRising | |
| 型号/规格： | ERC802DNS-1 | |
| 种类： | LCM液晶模块 | |
| 屏幕尺寸： | 1.2（英寸） | |
| 色彩： | 黑底白字 | |
| 亮度： | 高亮度 | |
| 对比度： | 标准 | |
| 分辨率： | 8字符X2行 | |
| 像素： | 0.545X0.645 | |
| 点距： | 0.05X0.055（mm） | |
| 响应时间： | 50-100（ms） | |
| 可视角度： | 6:00（°） |
点阵显示屏
一、产品规格描述
1.0 LCD尺寸: 1.2寸
1.1 模块外形尺寸: 36.0（W）X23.5 (H）X5.5(T)mm
1.2 LCD视域尺寸:32.0（W）X 14.5（H）mm
1.3 分辨率: 8个字符 X 2行
1.4 点大小:0.545X0.645mm / Pitch: 0.60X0.70mm
1.5 驱动电压:3.0V
1.6 视 角:6:00 o'clock
1.7 工作温度: -10 c ~ 60 c
1.8 显示模式: FFSTN /负显/全透
1.9 联接方式: FPC
2.0 IC:ST7032 封装方式: COG
2.1 LED背光: 白色侧部光
2.2 接口：串口
二、接口资料
| Pin No. | Pin Name |
| 1 | RST |
| 2 | SCL |
| 3 | SDA |
| 4 | VSS |
| 5 | VDD |
| 6 | CAPP |
| 7 | CAPN |
| 8 | VLCD |
三、产品尺寸图
dzsc/19/0875/19087594.jpg
四、产品图片
dzsc/19/0875/19087594.jpg
dzsc/19/0875/19087594.jpg
- 所属城市：广东
- [联系时请说明来自维库仪器仪表网]
- 联系人： 孙丽
- 电话：86075582263423/82263961
- 传真：86075582443263
- 手机：
- QQ ：
字符点阵液晶显示模块
信息内容：字符点阵液晶显示模块一、产品规格描述1.0模块外形尺寸: 58.0(长) X 32.0(宽) X 13.5(高)mm1.1 LCD视域尺寸: 38.00m (长) X 16.00(宽)mm1.2分辨率: 8个字符X 2行1.3字符大小: 0.54 X 0.475mm1.4点间距: 0.05X 0.05mm1.5电压: 5.0V1.6视 角:6.00 o'clock1.7工作温度:0℃to 50℃/储藏温度: -20℃to 70℃1.8显示模式: FSTN/正显/半透1.9连接方式:斑马条2.0控制IC: SPLC780D2.1 IC封装方式: COB2.2接口：并口 二、接口资料Pin No.Pin Name1VSS2VDD3V04RS5R/W6E7~14DB0~DB715LED A16LED K 三、产品尺寸图dzsc/19/0876/19087663.jpg四、产品图片dzsc/19/0876/19087663.jpgdzsc/19/0876/19087663.jpgdzsc/19/0876/19087663.jpgdzsc/19/0876/19087663.jpg"
模块可内嵌GB2312简体中文字库24064液晶屏

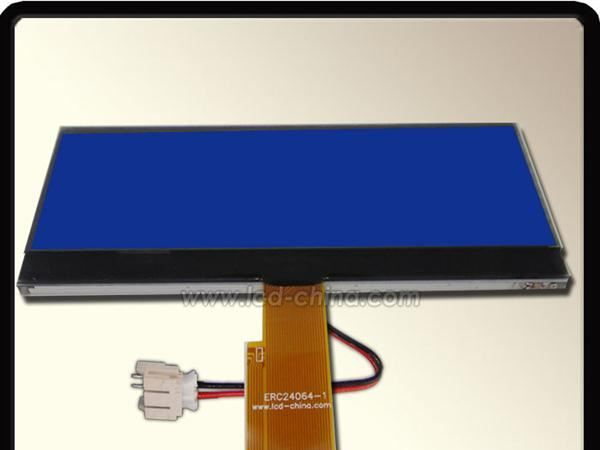

信息内容：模块可内嵌GB2312简体中文字库24064液晶屏一、产品规格描述1.0 LCD尺寸:4.3寸1.1 模块外形尺寸: 115.0（W）X50.2 (H）X5.7(T)mm1.2 LCD视域尺寸:112.0（W）X 40.2（H）mm1.3 分辨率: 240X64点阵1.4 点大小: 0.41X0.47mm / Pitch: 0.44X0.50mm1.5 驱动电压: 3.0V1.6 视 角:6:00 o'clock1.7 工作温度: -20 c ~ 70 c1.8 显示模式: STN /负显/全透1.9 联接方式: FPC2.0 封装方式: COG2.1 LED背光: 白色侧部光2.2 接口：并串口二、接口资料 Pin No.Pin Name1~7NC8VB1-9VB1 10VB0-11VB0 12VLCD13VBIAS14VSS15VDD16~23DB7~DB024RD25WR26CD27RST28CS29BM030BM1 三、产品尺寸图dzsc/19/0881/19088138.jpg四、产品图片 dzsc/19/0881/19088138.jpgdzsc/19/0881/19088138.jpgdzsc/19/0881/19088138.jpg
