模块可内嵌GB2312简体中文字库24064液晶屏
| 价 格： | 76.50 | |
| 是否提供加工定制： | 是 | |
| 品牌/商标： | EastRising | |
| 型号/规格： | ERC24064SBS-1 | |
| 种类： | LCM液晶模块 | |
| 屏幕尺寸： | 4.3（英寸） | |
| 色彩： | 蓝底白字 | |
| 亮度： | 高亮度 | |
| 对比度： | 标准 | |
| 分辨率： | 240X64 | |
| 像素： | 0.41X0.47 | |
| 点距： | 0.03*0.03（mm） | |
| 响应时间： | 50-100（ms） | |
| 可视角度： | 6:00（°） |
模块可内嵌GB2312简体中文字库24064液晶屏
一、产品规格描述
1.0 LCD尺寸:4.3寸
1.1 模块外形尺寸: 115.0（W）X50.2 (H）X5.7(T)mm
1.2 LCD视域尺寸:112.0（W）X 40.2（H）mm
1.3 分辨率: 240X64点阵
1.4 点大小: 0.41X0.47mm / Pitch: 0.44X0.50mm
1.5 驱动电压: 3.0V
1.6 视 角:6:00 o'clock
1.7 工作温度: -20 c ~ 70 c
1.8 显示模式: STN /负显/全透
1.9 联接方式: FPC
2.0 封装方式: COG
2.1 LED背光: 白色侧部光
2.2 接口：并串口
二、接口资料
| Pin No. | Pin Name |
| 1~7 | NC |
| 8 | VB1- |
| 9 | VB1 |
| 10 | VB0- |
| 11 | VB0 |
| 12 | VLCD |
| 13 | VBIAS |
| 14 | VSS |
| 15 | VDD |
| 16~23 | DB7~DB0 |
| 24 | RD |
| 25 | WR |
| 26 | CD |
| 27 | RST |
| 28 | CS |
| 29 | BM0 |
| 30 | BM1 |
三、产品尺寸图
dzsc/19/0881/19088138.jpg
四、产品图片
dzsc/19/0881/19088138.jpg
dzsc/19/0881/19088138.jpg
dzsc/19/0881/19088138.jpg
- 所属城市：广东
- [联系时请说明来自维库仪器仪表网]
- 联系人： 孙丽
- 电话：86075582263423/82263961
- 传真：86075582443263
- 手机：
- QQ ：

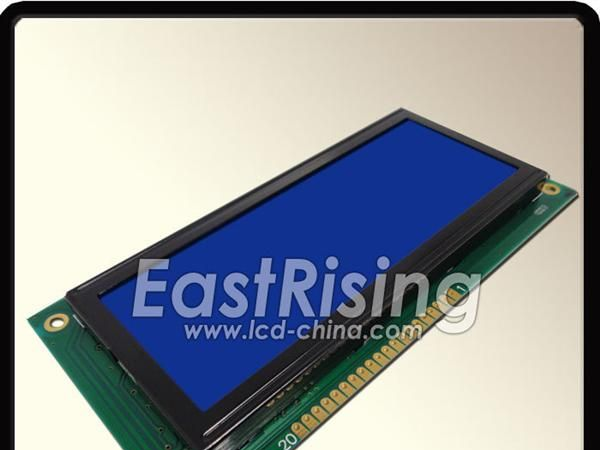

高性价比19264点阵液晶模块、S6A0107控制IC、蓝底白字高对比度
信息内容：19264液晶一、产品规格描述 1.0模块外形尺寸:130.0（长）X65.0 (宽）X13.0(高)mm 1.1 LCD视域尺寸:104.0m (长)X39.0(宽)mm1.2分辨率: 192X 64点1.3点大小: 0.46X 0.46mm1.4点间距: 0.51X 0.51mm1.5电压: 5.0V 1.6视 角:6.00 o'clock 1.7工作温度:0℃to 50℃/储藏温度: -20℃to 70℃ 1.8显示模式: STN/负显/全透/蓝膜 1.9连接方式:导电胶条 2.0控制IC: S6B01072.1 IC封装方式: COB2.2背光颜色：白色高亮度侧部光 2.3 MCU接口:并口

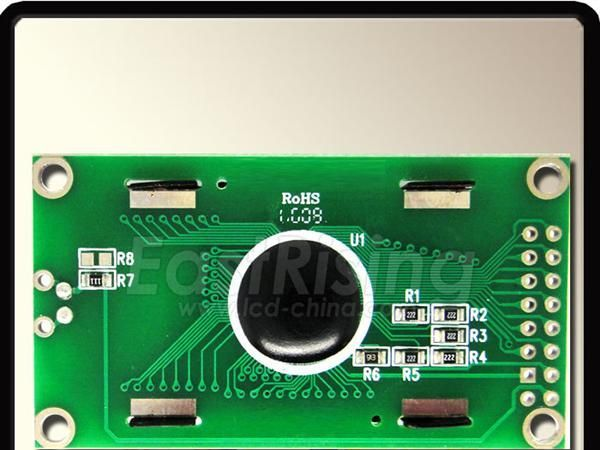

字符点阵模块
