D203S热释电红外线传感器
| 价 格： | 2.50 | |
| 批号： | 10+ | |
| 材料： | 金属 | |
| 种类： | 热敏 | |
| 加工定制： | 否 | |
| 防护等级： | 高 | |
| 类型： | 其他IC | |
| 材料物理性质： | 半导体 | |
| 型号： | D203S | |
| 材料晶体结构： | 多晶 | |
| 线性度： | 1（%F.S.） | |
| 迟滞： | 0（%F.S.） | |
| 重复性： | 0（%F.S.） | |
| 漂移： | 低 | |
| 分辨率： | 高 | |
| 品牌： | PIR | |
| 输出信号： | 模拟型 | |
| 灵敏度： | 高 | |
| 封装： | DIP3 | |
| 制作工艺： | 集成 |
热释电红外线传感器是利用温度变化的特征来探测红外线的辐射，采用双灵敏元互补的
方法抑制温度变化产生的干扰，提高了传感器的工作稳定性。产品应用广泛，例如，保险装
置，防盗报警器，感应门，自动灯具，智能玩具等。
型号D203B 大窗口
封装TO-5
红外接收电极2×1mm, 2 个灵敏元
窗口尺寸5×3.8mm
接收波长5— 14μm
透过率≥75%
输出信号峰值[Vp-p] ≥3500mV
灵敏度≥3300V/W
探测率(D*) ≥1.4 ×108 cmHz1/2/W
噪声峰值[Vp-p] <70mV
输出平衡度<10%
源极电压0.3～1.2V
电源电压3— 15V
工作温度范围-30— 70ºC
保存温度范围-40— 80ºC
测量条件
? 环境温度25ºC
? 黑体温度420K( 147?C )
? 调制频率1 赫兹, 0.3～3.5 赫兹△f,
? 放大倍数72.5 dB（运算放大器5000 倍
双元传感器的灵敏平衡度是通过测量每个单元的灵敏度（即单个输出峰值电压），并采
用下列公式计算得出。
平衡度= |VA-VB|/(VA VB) ×100%
VA = A 面的灵敏度( mVp-p )
VB = B 面的灵敏度( mVp-p )
注意传感器敏感元的放置方向和器件平面图的尺寸，结合菲涅尔透镜的焦点可以获得一
种的光学设计。
? 传感器出厂参数测试是在标准黑体和相关电路条件下经过一分钟的稳定时间后取得的。
? 传感器感应距离是背景温度、移动目标温度、菲涅尔透镜目标距离、环境湿度、放大器
增益、比较电压等参量的多维函数。
? 传感器底座的引线建议在4 毫米以上位置焊接，焊接时间要尽可能短。
? 不能用手和硬物直接触摸窗口。
? 防止剧烈震动和静电的产生。
? 本产品采用环保材料包装，传感器表面经过OHK 特殊防腐蚀处理。小包装100 支，大
包装3000 支。.
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 胡红梅
- 电话：755-61685246
- 传真：755-61685246
- 手机：
- QQ ：

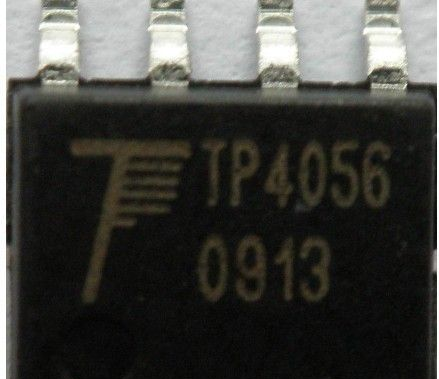

TP4056 1A线性锂离子电池
