价 格: | 2100.00 | |
是否提供加工定制: | 是 | |
应用范围: | 电源 | |
品牌: | 上海伟浩机电设备有限公司 | |
型号: | KSG | |
频率特性: | 低频 | |
电源相数: | 三相 | |
铁心形状: | E型 | |
冷却形式: | 干式 | |
铁心形式: | 心式 | |
绕组形式: | 三绕组 | |
防潮方式: | 开放式 | |
冷却方式: | 自然冷式 | |
外形结构: | 立式 | |
电压比: | 380/220/200(V) | |
效率(η): | 95% | |
额定功率: | 5(KVA) |
KSG型矿用隔爆型干式变压器
dzsc/19/0819/19081924.jpg
◆适用范围与用途
KSG-2.5、4.0/0.66型矿用隔爆型干式变压器(以下简单称变压器)适用于煤矿井下有沼气煤尘的爆炸危险场所。在交流50HZ电压到660V的供电线路中/为煤电钻提供127V电源。
变压器按GB3836.1-83《爆炸性环境用防爆电气设备通用要求》GB3836.2-83《爆炸性环境防爆电气设备隔爆型电气设备“d"》等有关标准设计。制造与检验。
◆型号及其含义
◆主要技术参数
容量(KVA) | 额定电压(V) | 额定电流(A) | 空载损耗(W) | 负载损耗(W) | 空载电流(A%) | 阻抗电压(V%) | ||
初级 | 次初 | 初级 | 次初 | |||||
2.5 | 660 | 133 | 2.19 | 10.85 | 45 | 81 | 14 | 4 |
380 | 127 | 3.80 | 11.38 | |||||
4.0 | 660 | 133 | 3.50 | 17.35 | 55 | 125 | 12 | 4 |
380 | 127 | 6.06 | 18.90 | |||||
5/6 | 660 | 133 | 4.37/5.25 | 21.71/26.05 | 85 | 161 | 12 | 4 |
380 | 127 | 7.60/9.12 | 22.73/27.28 | |||||
10 | 660 | 133 | 8.74 | 43.41 | 137 | 318 |
| 4 |
380 | 127 | 15.19 | 45.46 |
〓〓→点击浏览更多--变压器--产品规格及图片←〓〓
产品参数仅供参考如有任何需求欢迎来电咨询洽谈!24小时热线:4006858582
公 司 总 机:021-37831986
公 司 网 站:www.chinaweho.com

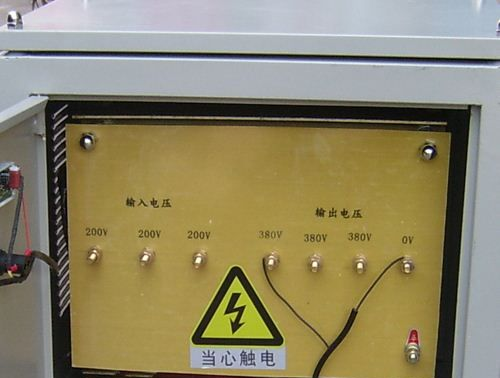

dzsc/19/0821/19082183.jpg dzsc/19/0821/19082183.jpg产品概述:一、在电源输入端接入隔离变压器(三角/星形)。 1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。 2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。 3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。二、在电源输出端接入隔离变压器(星形/三角) 1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。 2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。 dzsc/19/0821/19082183.jpg dzsc/19/0821/19082183.jpg产品主要技术参数:(1}电压比:380V/220V 208V 200V 110V 100V.(2)变压器绝缘等级: H级.(3)变压器绕组联接方法: Y/Y0-12(4)变压器元器件组成表:防护式铁制机箱,输入,输出电压表,电压指示灯以及智能温控系统. ...
◆工作原理及结构★工作原理 调压器的匝数比可连续调节的自耦变压器,转动了手轮时,它借助于可移动的电刷在线圈磨光表面上滑动,车灯改变匝化,从而使输出电压可平滑地从零调节到值。dzsc/19/0823/19082347.jpg dzsc/19/0823/19082347.jpg★调压结构 单相7KVA以下为单元结构,由线圈、电刷、手轮、刻度盘、以及底座、外罩等组成:三相及单相10KVA以上大容量调压器系由几个相同规格的单元组合而成。dzsc/19/0823/19082347.jpg◆外形安装尺寸及见下表型号外形及安装尺寸(mm)重量(Kg)L1L2HH2h123.85TSGC2J-0.51501241741422012 TDGC2J-1197187200145331210.0TDGC2J-2240225208148332013.8TDGC2J-32692552081483320 TDGC2J-5380345254171402068.85TDGC2J-104143454203305120 TDGC2J-154143455804905120 TDGC2J-204143455804905120 TDGC2J-3041434511609705120 TDGC2J-4041434511609705120 TSGC2J-31971874804154414.5 TSGC2J-62402254854204414.5 TSGC2J-92692254854204414.5 TSGC2J-153803455804905120 TSGC2J-203803455804905120 TSGC2J-3041434511609705120 TDGC2J-2041434511609705120 "
