价 格: | 860.00 | |
是否提供加工定制: | 是 | |
应用范围: | 电子 | |
品牌: | 上海伟浩 | |
型号: | TSGC TDGC TEDGZ TSGC2J | |
频率特性: | 低频 | |
电源相数: | 三相 | |
铁心形状: | 环型 | |
冷却形式: | 干式 | |
铁心形式: | 壳式 | |
绕组形式: | 自耦 | |
防潮方式: | 开放式 | |
冷却方式: | 自然冷式 | |
外形结构: | 立式 | |
电压比: | 220/0-500(V) | |
效率(η): | 95% | |
额定功率: | 1(KVA) |
◆工作原理及结构
★工作原理
调压器的匝数比可连续调节的自耦变压器,转动了手轮时,它借助于可移动的电刷在线圈磨光表面上滑动,车灯改变匝化,从而使输出电压可平滑地从零调节到值。
dzsc/19/0823/19082347.jpg dzsc/19/0823/19082347.jpg
★调压结构
单相7KVA以下为单元结构,由线圈、电刷、手轮、刻度盘、以及底座、外罩等组成:三相及单相10KVA以上大容量调压器系由几个相同规格的单元组合而成。
dzsc/19/0823/19082347.jpg
◆外形安装尺寸及见下表
型号 | 外形及安装尺寸(mm) | 重量(Kg) | |||||
L1 | L2 | H | H2 | h | 12 | 3.85 | |
TSGC2J-0.5 | 150 | 124 | 174 | 142 | 20 | 12 |
|
TDGC2J-1 | 197 | 187 | 200 | 145 | 33 | 12 | 10.0 |
TDGC2J-2 | 240 | 225 | 208 | 148 | 33 | 20 | 13.8 |
TDGC2J-3 | 269 | 255 | 208 | 148 | 33 | 20 |
|
TDGC2J-5 | 380 | 345 | 254 | 171 | 40 | 20 | 68.85 |
TDGC2J-10 | 414 | 345 | 420 | 330 | 51 | 20 |
|
TDGC2J-15 | 414 | 345 | 580 | 490 | 51 | 20 |
|
TDGC2J-20 | 414 | 345 | 580 | 490 | 51 | 20 |
|
TDGC2J-30 | 414 | 345 | 1160 | 970 | 51 | 20 |
|
TDGC2J-40 | 414 | 345 | 1160 | 970 | 51 | 20 |
|
TSGC2J-3 | 197 | 187 | 480 | 415 | 44 | 14.5 |
|
TSGC2J-6 | 240 | 225 | 485 | 420 | 44 | 14.5 |
|
TSGC2J-9 | 269 | 225 | 485 | 420 | 44 | 14.5 |
|
TSGC2J-15 | 380 | 345 | 580 | 490 | 51 | 20 |
|
TSGC2J-20 | 380 | 345 | 580 | 490 | 51 | 20 |
|
TSGC2J-30 | 414 | 345 | 1160 | 970 | 51 | 20 |
|
TDGC2J-20 | 414 | 345 | 1160 | 970 | 51 | 20 |
|
上海伟浩机电设备有限公司dzsc/19/0825/19082599.jpg dzsc/19/0825/19082599.jpgdzsc/19/0825/19082599.jpgdzsc/19/0825/19082599.jpg产品图片dzsc/19/0825/19082599.jpgdzsc/19/0825/19082599.jpg 产品介绍 概述 SG系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA到1600KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压660V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

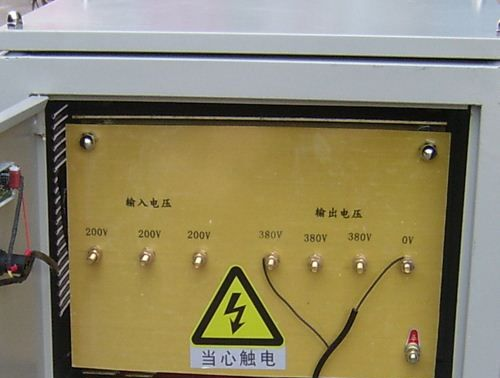

SG变压器系列 dzsc/19/0826/19082667.jpg dzsc/19/0826/19082667.jpg◆概述 SG系列三相干式变压器是我公司多年来采用优质材料和先进的工艺技术生产160VA到600KVA之间,参照SG同类产品技术,改进研制开发数控诉系统用变压器,它们的外形和安装尺寸已经准化,产品符合VDE0550、IEC430、JB5555、GB226等国际,国家标准。是适用于50Hz-60Hz,输入、输出电压不超过500V的各种三相供电场合。产品的各种输入,输出电压的高低、联接级别、调节抽头的多少及位置(一般为±5%或10%)系空气自冷式,具有体积小,重量轻、绝缘耐热、等级高的特点,加防护外罩可保护人身安全和防砸等优点。 本公司设计的此系列产品采用进口优质冷轧硅钢片,结构合理、性能好、效率高,噪音低、广泛用于数控机床控制系统作控制和动力电源之用。 变压器采用三柱式铁芯,Y/Y0联接,原、付线圈之间绝缘良好,并采用隔离,使付边电路免受电网及外界高频电磁波干扰,器身装于防护网罩之内,以保安全散热良好。◆使用条件★海拔高度不超过2000m:环境温度上限不超过 40℃,下限不低于-25℃。 ★空气相对湿度不大于90%(本月平均温度为 20℃):无导电尘埃,无腐蚀气体的场所: ★无显著...
