供应JPK-2/019真空继电器
| 价 格： | 面议 | |
| 产品品牌： | 万平 | |
| 产品型号： | JPK-2/019 |
JPK型真空继电器 TYPE JPK VACUUM RELAYS
|
JPK型继电器采用真空介质，陶瓷外壳，具有耐压高，体积小，开断速度快，性能稳定可靠等优点，广泛用于雷达，电源，广播，无线电通讯和电子设备的控制电路中。 |
JPK-2型真空继电器 TYPE JPK-2 VACUUM RELAYS
触点参数 Contact Parameter
|
规格号 |
JPK-2/019 | |
|
触点组合形式 |
1Z | |
|
试验电压 （直流或50Hz交流峰值）kV |
15 | |
|
额定工作电压(峰值)kV |
DC or AC 50Hz |
12 |
|
AC2.5MHz |
10 | |
|
AC16MHz |
8 | |
|
AC32MHz |
5 | |
|
额定承载电流(有效值) Continuous Current,Carry( RMS) A |
DC or AC 50Hz |
50 |
|
AC2.5MHz |
30 | |
|
AC16MHz |
17.5 | |
|
AC32MHz |
10 | |
|
接触电阻Contact Resistance （Ω） |
0.012 | |
|
分布电容Contact Capacitance （pf） |
断开的触点间 Beteween Open Contacts |
0.5 |
|
触点与外壳间 Open Contacts to Ground |
1 | |
|
动作时间 Operate Time Max. (ms) |
18 | |
|
释放时间 Release Time Max.(ms) |
9 | |
|
温度范围 Range of Temp.(℃) |
-55~ 125 | |
|
冲击级别 Shock, 11ms 1/2Sine(Peak g’s) |
50 | |
|
振动级别 Vibration ,Peak 10g’s( Hz) |
10~500 | |
|
机械寿命(×106) |
1 | |
|
标称重量 Weight (g) |
85 | |
|
线圈数据 Coil Parameter ◎标称电压 Rated Voltage DC(V)48 ◎吸合电压 Pull-in Voltage Max. DC(V)30 ◎最小释放电压 Dropout Voltage. Min.DC(V)— ◎线圈电阻 Coil Resistance (Ω±10%)615 |
- 所属城市：广东 广州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 于荣爱
- 电话：86 0798 2898066
- 传真：8607982897393
- 手机：13907984406
- QQ ：

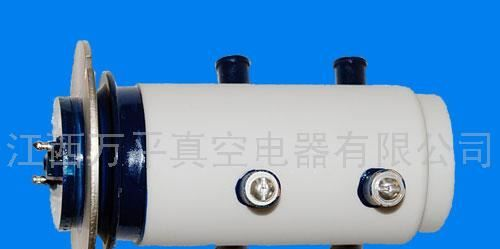

供应JPK-11/008真空继电器
信息内容：JPK型真空继电器 TYPE JPK VACUUM RELAYS JPK型继电器采用真空介质，陶瓷外壳，具有耐压高，体积小，开断速度快，性能稳定可靠等优点，广泛用于雷达，电源，广播，无线电通讯和电子设备的控制电路中。 JPK-11型真空继电器 TYPE JPK-11VACUUM RELAYS 触点参数 Contact Parameter 规格号 JPK-11/008 触点组合形式 2Z 试验电压（直流或50Hz交流峰值）kV 20 额定工作电压(峰值)kV DC or AC 50Hz 15 AC2.5MHz 13 AC16MHz 10 AC32MHz —— 额定承载电流(有效值)A DC or AC 50Hz 75 AC2.5MHz 35 AC16MHz 22 AC32MHz —— 接触电阻Contact Resistance（Ω） 0.01 分布电容（pf） 断开的触点间 3 触点与外壳间 3.5 动作时间 Operate Time Max. (ms) 30 释放时间 Release Time Max.(ms) 10 温度范围 Range of Temp.(℃) -55~125 冲击级别 Shock, 11ms 1/2Sine(Peak g’s) 147(15) 振动级别 Vibration ,Peak 10g’s( Hz) 55~300 机械寿命(×104) 1 标称重量 Weight...

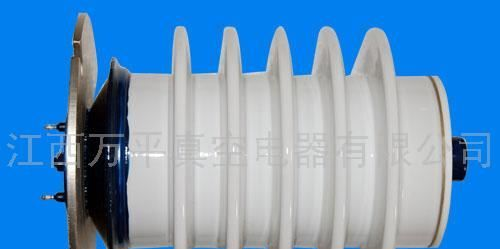

供应JPK-3/002真空继电器
